Carcasă cu rezistență ondulată

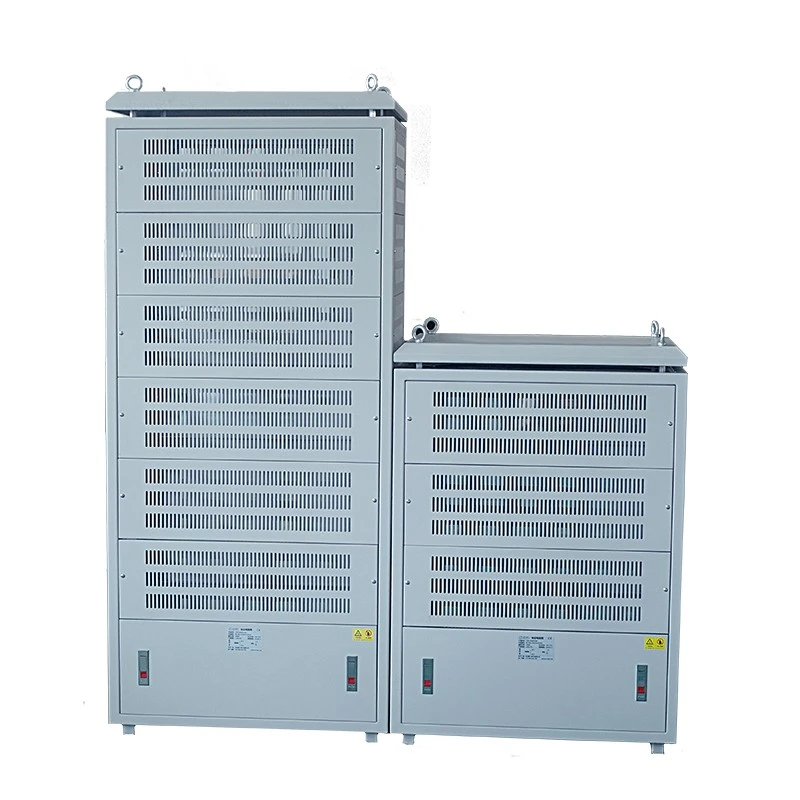

Dufew Electric Corrugated Resistor Cabinet este un ansamblu de rezistență de mare putere montat pe podea, conceput pentru aplicații care necesită o disipare stabilă și eficientă a energiei electrice.

Spre deosebire de cutiile de rezistență convenționale, dulapul adoptă o structură modulară cu mai multe straturi, în care mai multe unități de rezistență ondulată sunt conectate prin bare conductoare din oțel inoxidabil și bare colectoare de cupru. Acest design îmbunătățește capacitatea de extindere a puterii, distribuția căldurii, eficiența întreținerii și fiabilitatea operațională.

Dulapul de rezistență suportă:

- Putere nominala: 20KW-500KW

- Tensiune de lucru: ≤3000V

- Interval de rezistență: 0,01Ω-1KΩ

- Valori personalizate de rezistență și configurații de cabinet

- Opțiuni de răcire naturală sau cu aer forțat

Caracteristici cheie

1. Capacitate mare de putere pentru aplicații industriale grele

Cabinetul cu rezistență ondulată este proiectat pentru sistemele de frânare industriale care necesită absorbție de energie de mare capacitate și funcționare stabilă în condiții de lucru solicitante. Cu puteri nominale de la 20KW la 500KW, este potrivit pentru sistemele cu invertoare de medie și înaltă tensiune, cicluri de frânare frecvente și aplicații de descărcare de energie înaltă.

Conexiunea din cupru ranforsată a barelor colectoare îmbunătățește capacitatea de transport a curentului, reducând în același timp pierderile electrice în timpul funcționării, ajutând la menținerea performanței fiabile în medii grele, cum ar fi sistemele de ridicare a macaralei, echipamentele de manipulare a porturilor, mașinile miniere, liniile de producție de oțel și sistemele de antrenare cu motoare mari.

2. Structură modulară cu mai multe straturi pentru întreținere ușoară

Dufew Electric adoptă o structură modulară cu mai multe straturi pentru a îmbunătăți fiabilitatea sistemului și a simplifica întreținerea. Fiecare strat de rezistență este proiectat cu conexiuni electrice independente, canale de flux de aer dedicate și capacitate individuală de izolare a defecțiunilor, permițând tehnicienilor să inspecteze sau să înlocuiască anumite secțiuni fără a afecta întregul sistem.

Designul modular oferă, de asemenea, opțiuni flexibile de extindere a capacității, permițând ajustarea configurației rezistenței în funcție de diferite cerințe de putere, cicluri de frânare și actualizări viitoare ale sistemului. În comparație cu casetele tradiționale de rezistență, această structură ajută la reducerea timpului de întreținere și la îmbunătățirea disponibilității echipamentelor.

3. Design de rezistență ondulată cu inductanță scăzută

Elementul de rezistență ondulat adoptă o structură de înfășurare optimizată pentru a reduce inductanța parazită și pentru a îmbunătăți răspunsul dinamic în timpul operațiunilor de frânare de mare viteză. Acest design ajută la minimizarea interferențelor electromagnetice, reduce impactul vârfurilor de tensiune și oferă o distribuție mai echilibrată a curentului pentru sistemele de acţionare bazate pe invertor.

Cu o stabilitate electrică îmbunătățită, structura cu inductanță scăzută este potrivită pentru variatoare de frecvență, sisteme de frânare regenerativă și aplicații de control al motoarelor de mare putere, unde sunt necesare absorbția rapidă a energiei și protecție fiabilă.

4. Sistem de răcire eficient pentru funcționare pe termen lung

Sistemele de rezistență de mare putere generează căldură considerabilă în timpul descărcării energiei, făcând managementul termic eficient esențial pentru funcționarea continuă. Dufew Electric optimizează canalele de flux de aer din cabinet și structurile de disipare a căldurii pentru a menține performanța stabilă a temperaturii în timpul ciclurilor de frânare de lungă durată.

Sistemul de răcire poate fi configurat cu ventilație naturală, răcire cu aer forțat folosind ventilatoare industriale sau soluții de răcire personalizate în funcție de ciclul de funcționare și condițiile de instalare. Canalele mari de ventilație, distribuția uniformă a căldurii și structurile opționale de protecție împotriva prafului ajută la reducerea riscurilor locale de supraîncălzire și la îmbunătățirea fiabilității în funcționare pe termen lung.

Structura produsului

Cabinetul de rezistență ondulat este format în principal din:

Specificatii tehnice

Număr de model Descriere

Exemplu: CRC 100KW 2.7R J

Performanță electrică

Performanță mecanică

Cum să alegi dulapul potrivit pentru rezistoare ondulate?

Selectarea unei soluții adecvate pentru rezistența de frânare necesită o evaluare completă a parametrilor electrici, a condițiilor de frânare și a cerințelor de instalare. Dufew Electric analizează mediul real al aplicației pentru a recomanda o configurație adecvată a rezistenței care să corespundă cerințelor de performanță ale sistemului.

1. Confirmați parametrii motorului și invertorului

Configurația rezistenței trebuie selectată în funcție de parametrii cheie ai sistemului de comandă, inclusiv puterea nominală a motorului, modelul invertorului, tensiunea magistralei DC și curentul nominal. Acești factori determină capacitatea necesară de absorbție a energiei și compatibilitatea electrică cu sistemul de frânare.

2. Evaluați cerințele de frânare

Aplicațiile diferite generează niveluri diferite de energie de frânare. Considerațiile importante includ frecvența de frânare, durata de frânare, energia generată în timpul decelerarii și cerințele ciclului de lucru. Aplicațiile cu accelerare și decelerare frecventă necesită de obicei o capacitate termică mai mare și o performanță de răcire mai fiabilă.

3. Determinați valoarea corespunzătoare a rezistenței

Valoarea rezistenței trebuie să se potrivească cu specificațiile invertorului, cuplul de frânare necesar și curentul maxim admisibil pentru a asigura disiparea eficientă a energiei fără a afecta funcțiile de protecție a sistemului.

4. Luați în considerare Mediul de instalare

Condițiile de instalare afectează direct structura dulapului și designul de răcire. Factori precum instalarea interioară sau exterioară, temperatura ambiantă, condițiile de ventilație și cerințele de protecție trebuie luați în considerare în timpul selecției.

Pe baza acestor parametri de aplicație, Dufew Electric oferă suport de inginerie personalizat pentru a ajuta clienții să selecteze configurații adecvate de rezistență pentru diferite sisteme de frânare industriale.

Aplicații

Cabinetul pentru rezistențe ondulate electrice Dufew este proiectat pentru aplicații industriale care necesită o absorbție fiabilă a energiei și o performanță stabilă de frânare. Este utilizat în mod obișnuit în sistemele de invertoare de medie și înaltă tensiune, macarale și echipamente de ridicare, ascensoare, laminoare, mașini miniere, sisteme de manipulare porturi, transportoare cu bandă, platforme de testare a motoarelor și alte aplicații industriale de management al energiei.

Cabinet pentru rezistoare ondulat vs cutia pentru rezistoare convențională

Producție și asigurare a calității

Capacitate profesională de fabricare a electronicelor de putere

Dufew Electric este specializată în rezistențe industriale de putere, sisteme de frânare, reactoare, transformatoare și soluții de control al puterii.

Cu procese de producție profesionale și capabilități de testare electrică, Dufew Electric oferă soluții fiabile de cabinet cu rezistență pentru clienții industriali globali.

Ambalare și transport global

Dufew Electric oferă soluții profesionale de ambalare și transport pentru produsele din dulap cu rezistență ondulată.

Fiecare dulap este ambalat în siguranță cu carcase din lemn standard de export, structuri de fixare întărite și materiale de protecție împotriva umezelii pentru a asigura livrarea în siguranță în timpul transportului pe distanțe lungi.

Metodele de livrare disponibile includ:

- Transport maritim: potrivit pentru comenzi internaționale de mare volum și echipamente industriale grele.

- Transport terestru: disponibil pentru livrare internă și transport de la fabrică la șantier.

- Transport feroviar: Potrivit pentru transportul transfrontalier de echipamente industriale.

- Transport aerian: disponibil pentru comenzi urgente de dimensiuni mici sau de înlocuire.

Înainte de expediere, fiecare dulap cu rezistență ondulată este inspectat, ambalat în siguranță și pregătit conform cerințelor internaționale de transport.

De ce să alegeți Dufew Electric?

Producție profesională de electronice de putere

Dufew Electric se concentrează pe rezistențe industriale, sisteme de frânare, reactoare, transformatoare și soluții de control al puterii.

Suport de inginerie personalizat

Valorile rezistenței, puterile nominale, structurile cabinetului și cerințele de instalare pot fi personalizate în funcție de nevoile proiectului.

Performanță industrială de încredere

Selecția strictă a materialelor, controlul producției și procedurile de testare asigură o funcționare stabilă în medii industriale dure.

Capacitate globală de aprovizionare

Dufew Electric sprijină clienții OEM, distribuitorii și utilizatorii industriali din întreaga lume cu servicii tehnice profesionale și asistență pentru livrare.

Certificari si asigurare a calitatii

Dufew Electric urmează proceduri stricte de control al calității pe tot parcursul procesului de fabricație, inclusiv inspecția materialelor, testarea electrică și inspecția produsului final.

Produsele noastre dulapuri cu rezistențe ondulate sunt susținute de:

- Certificarea Sistemului de Management al Calitatii ISO 9001

- Certificare CE

- Rapoarte de testare a produsului

- Înregistrări ale testelor de performanță electrică

Aceste certificări și documente de calitate asigură performanță fiabilă, siguranță și conformitate pentru aplicațiile industriale globale.

FAQ

1. Pentru ce este folosit un dulap cu rezistență ondulată?

Acest produs este utilizat în principal pentru disiparea energiei de mare putere în sistemele industriale de frânare, aplicațiile cu invertor și echipamentele de acționare a motorului. Absoarbe energia regenerativă generată în timpul decelerării motorului pentru a ajuta la protejarea sistemelor electronice de putere împotriva problemelor de supratensiune.

2. Ce interval de putere poate oferi Dufew Electric?

Dufew Electric oferă soluții personalizate cu puteri nominale de la 20KW la 500KW în funcție de diferitele cerințe ale aplicațiilor industriale, inclusiv frecvența de frânare, nevoile de absorbție a energiei și condițiile de funcționare.

3. Pot fi personalizate valoarea rezistenței și structura cabinetului?

Da. Dufew Electric poate personaliza valorile rezistenței, capacitatea puterii, dimensiunile dulapului, metodele de răcire și structurile de instalare pe baza cerințelor tehnice specifice.

4. Ce industrii folosesc în mod obișnuit această soluție?

Este aplicat pe scară largă în macarale, ascensoare, echipamente miniere, laminoare, mașini portuare, transportoare și alte sisteme industriale grele care necesită o absorbție fiabilă a energiei.

5. Cum asigură Dufew Electric fiabilitatea produsului?

Dufew Electric aplică design de rezistență cu inductanță scăzută, conexiuni de bare colectoare de cupru, sisteme de protecție a temperaturii și proceduri stricte de inspecție a calității pentru a menține performanța stabilă în timpul funcționării pe termen lung.

6. Dufew Electric acceptă comenzi internaționale?

Da. Dufew Electric oferă soluții personalizate de electronice de putere pentru clienții OEM, distribuitorii și utilizatorii industriali din întreaga lume, inclusiv asistență tehnică și comunicarea proiectelor.

7. Ce opțiuni de răcire sunt disponibile?

Designul de răcire poate fi configurat cu ventilație naturală sau răcire cu aer forțat folosind ventilatoare industriale în funcție de generarea de căldură, ciclul de funcționare și mediul de instalare.
