Un filtru de alimentare este instalat între sursa de alimentare de intrare și alimentarea echipamentului. Scopul său principal este de a controla interferența electromagnetică (EMI) condusă prin linia de alimentare.
Echipamentele electronice de alimentare, cum ar fi invertoarele, servomotoarele și sursele de alimentare cu comutare pot genera zgomot de înaltă frecvență în timpul operațiunii de comutare. Echipamentele electrice externe și rețeaua de alimentare pot introduce, de asemenea, perturbări nedorite de înaltă frecvență în aceeași linie de alimentare.
Filtrul oferă impedanță acestor componente nedorite de înaltă frecvență, permițând în același timp trecerea sursei normale de alimentare.
Este conceput să funcționeze în ambele direcții:
- Reduceți interferențele de înaltă frecvență generate de echipamente și conduse către rețeaua de alimentare
- Reduceți perturbațiile externe RF și electrice care intră în echipament prin linia de alimentare
- Suprimați interferența în modul comun și în modul diferenţial
- Reduceți posibilitatea interferențelor între echipamentele electronice adiacente
Prin urmare, filtrul este utilizat ca parte a sistemului de control al echipamentului EMI/EMC și de suprimare a interferențelor de la linia de alimentare.
Filtrul folosește o combinație de bobine de mod comun, condensatoare X, condensatoare Y și componente rezistive pentru a forma o rețea de filtrare trece-jos.
Choke-ul de mod comun prezintă impedanță mare față de zgomotul de înaltă frecvență în modul comun, permițând în același timp trecerea curentului normal de alimentare.
Condensatorul X este conectat peste conductorii de putere și oferă o cale pentru zgomotul de înaltă frecvență în mod diferențial.
Condensatorii Y oferă o cale controlată între conductorii de alimentare și referința la masă sau la șasiu pentru interferența corespunzătoare în mod comun.
În funcție de configurația circuitului, componentele rezistive pot fi utilizate pentru descărcarea condensatorului și amortizarea circuitului.
Circuitul combinat asigură suprimarea interferențelor în modul comun și în modul diferențial în intervalul de frecvență specificat.
Filtrul poate folosi fie o structură cu o singură etapă, fie cu două etape.
Filtrarea într-o singură etapă este potrivită pentru aplicațiile în care nivelul de interferență poate fi controlat cu o secțiune de filtrare și spațiul de instalare este limitat.
Filtrarea în două etape oferă o atenuare suplimentară atunci când echipamentul funcționează într-un mediu electromagnetic mai solicitant.
Configurația corespunzătoare trebuie determinată în funcție de echipament, caracteristicile de interferență, atenuarea necesară și condițiile de instalare.
Următoarele specificații se aplică configurației relevante a produsului. Diferite serii de filtre Dufew Electric pot avea diferite game de tensiune și curent.
| Parametru | Caietul de sarcini |
|---|---|
| Tensiune nominală | 250VAC pentru configurația monofazată specificată |
| Curent nominal | 1A--60A pentru configurația monofazată specificată |
| Frecvența de operare | 50Hz / 60Hz / până la 500Hz, în funcție de configurație |
| Interval de filtrare | 5 kHz--30 MHz |
| Rezistenta dielectrica, linie la linie | 1500VDC / 60s |
| Rezistenta dielectrica, linie la sol | 2250VDC / 60s* |
| Rezistenta de izolare | >100MΩ la 1000VDC |
| Capacitate de supraîncărcare | 1,4 × curent nominal pentru 1 minut, cu cel puțin 15 minute între evenimentele de suprasarcină |
| Grad de protecție | IP00 / IP20 |
| Clasa de izolare | T40 / F (155°C) |
| Grad ignifug | UL94V-2 |
| Standard de produs | GB/T 15287/8 |
* Informațiile tehnice furnizate listează, de asemenea, 2500VDC / 60s pentru rigiditatea dielectrică de la linie la pământ. Valoarea aplicabilă trebuie confirmată din specificația finală pentru modelul selectat.
O desemnare tipică a modelului este: CAF-4 3 1-0010
| Cod | Descriere |
|---|---|
| CAF | Seria de filtre electrice Dufew |
| 4 | Clasa de tensiune; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Configurarea fazelor; 3 = trifazat, 1 = monofazat |
| 1 | Categoria de filtru; 1 = filtru de intrare, 2 = filtru de ieșire |
| 0010 | Curent nominal; 0010 = 10A |
Denumirea modelului trebuie verificată în raport cu specificațiile aplicabile ale produsului și plăcuța de identificare înainte de a comanda.
Circuitul de filtru se adresează atât interferențelor de înaltă frecvență în modul comun, cât și în modul diferenţial, permițându-i să fie utilizat acolo unde pot fi prezente diferite tipuri de EMI conduse.
Filtrul poate reduce interferențele generate de echipamentele conectate și conduse către rețeaua de alimentare, limitând totodată perturbările externe de înaltă frecvență care intră prin conexiunea de alimentare.
Intervalul de filtrare specificat acoperă interferențele de înaltă frecvență asociate cu electronicele de putere de comutare și alte echipamente electronice.
Structura de filtrare poate fi selectată în funcție de nivelul de interferență și cerințele de instalare.

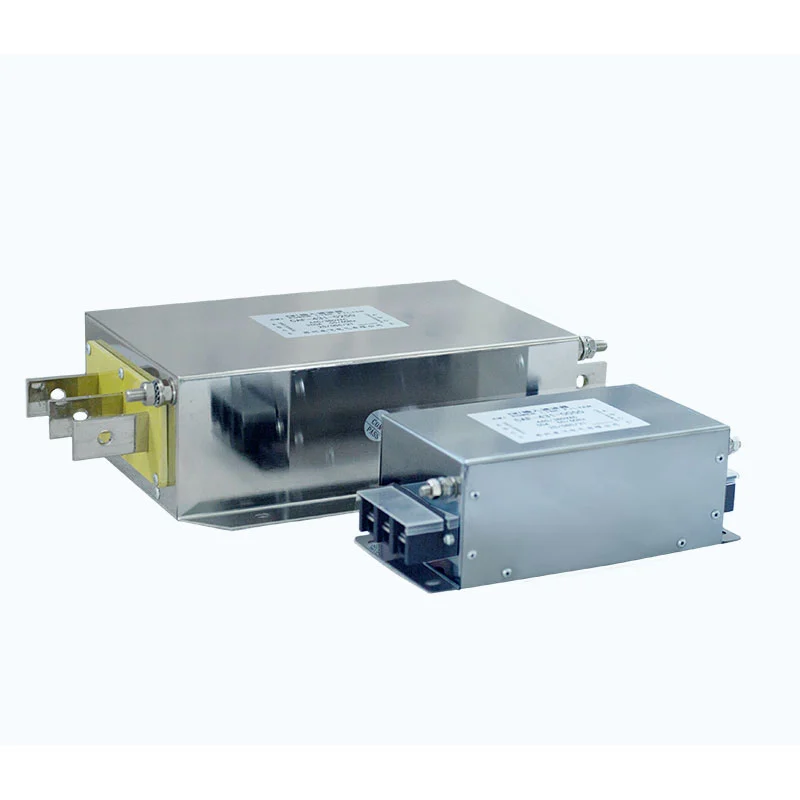

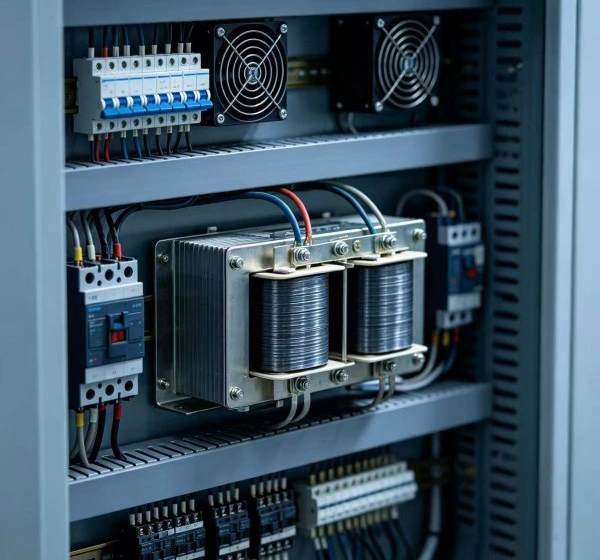

Construcția integrată este potrivită pentru instalarea în interiorul dulapurilor de comandă și dulapurilor electrice unde spațiul de montare este limitat.
Filtrul este proiectat pentru echipamente electronice de putere monofazate unde EMI condus trebuie controlat. Poate fi utilizat în invertoare monofazate, servomotor, surse de comutare, controlere, mașini de brodat, mașini de gravat, echipamente de control industrial și alte echipamente electronice instalate în medii sensibile la EMI.
Filtrul poate fi folosit și în instalațiile electrice în care mai multe dispozitive electronice funcționează pe aceeași rețea de alimentare și interferențele conduse pot afecta funcționarea echipamentului sau performanța sistemului.
Un filtru poate fi adecvat atunci când echipamentul prezintă simptome legate de interferență, cum ar fi:
- Opriri neașteptate
- Declanșare falsă sau funcționare anormală
- Interferențe de comunicare sau control
- Zgomot electric excesiv
- Interferență la linia de alimentare între echipamentele adiacente
Aceste simptome pot avea mai multe cauze. Înainte de a selecta un filtru, trebuie identificată sursa reală a problemei. Un filtru nu înlocuiește măsurile corective pentru suprasarcină, împământare incorectă, defecțiuni ale izolației, defecțiuni ale echipamentelor sau alte probleme electrice subiacente.
Selectarea filtrului trebuie să ia în considerare tensiunea de alimentare a echipamentului, curentul nominal, frecvența de funcționare, configurația monofazată, performanța de filtrare necesară, dimensiunile instalației, metoda de împământare, temperatura ambiantă și nivelul de protecție.
Pentru configurația monofazată specificată, valoarea nominală recomandată a filtrului este de aproximativ 1,2–1,5 ori curentul nominal al echipamentului. Selecția finală ar trebui să ia în considerare și curentul de sarcină real, condițiile de suprasarcină, temperatura de funcționare și specificațiile producătorului.
Pentru selectarea modelului, clienții pot furniza modelul echipamentului, tensiunea de alimentare, curentul nominal, frecvența de funcționare, diagrama de cablare, dimensiunile instalației, simptomele de interferență și mediul de operare.
Instalarea corectă este deosebit de importantă pentru suprimarea EMI de înaltă frecvență.
Verificați tensiunea și curentul echipamentului înainte de instalare. Filtrul selectat trebuie să fie compatibil cu alimentarea echipamentului și curentul de funcționare.
Verificați carcasa, bornele, punctele de montare, eticheta de identificare și marcajele cablajului. Nu instalați o unitate deteriorată.
Instalați filtrul cât mai aproape posibil de intrarea de alimentare a echipamentului protejat. Pentru instalarea în dulap, filtrul poate fi montat pe o suprafață de montare metalică potrivită, conform cerințelor de instalare.
Conectați filtrul între sursa de alimentare de intrare și intrarea echipamentului conform schemei de cablare aplicabilă. Urmați bornele de intrare și ieșire marcate unde este specificată o direcție de conectare definită.
Borna de împământare trebuie conectată în mod fiabil.
Nu combinați firele de intrare ale filtrului și firele de ieșire împreună.
Interferența de înaltă frecvență se poate cupla între conductorii de intrare și de ieșire strâns direcționați și poate ocoli circuitul de filtrare. Prin urmare, cablajul de pe partea de intrare și cel de pe partea de sarcină ar trebui să fie direcționat separat și ținut separat, pe cât posibil.
Conductorul de împământare trebuie să fie scurt și să aibă o impedanță suficient de scăzută pentru instalare.
După verificarea cablajului și împământării:
1. Confirmați toate conexiunile terminalelor.
2. Verificați separarea cablurilor de intrare/ieșire.
3. Energizați echipamentul.
4. Observați starea de funcționare și condițiile de alarmă.
5. Verificați dacă interferența inițială a fost redusă.
Pentru echipamente monofazate compacte, un ansamblu de filtru integrat poate reduce numărul de componente necesare pentru instalare.
| Comparaţie | Filtru monofazat integrat | Unități de filtrare separate |
|---|---|---|
| Structura | Un singur ansamblu integrat | Mai multe ansambluri independente |
| Instalare | Un punct de instalare a filtrului | Unități și puncte de montare separate |
| Cablaj | Borne de intrare și ieșire a filtrului dedicate | Interconectare și rutare suplimentare |
| Spațiu de cabinet | Potrivit pentru dulapuri de control compacte | Necesită spațiu pentru fiecare unitate |
| Managementul componentelor | Un singur ansamblu de produs | Componente și accesorii separate |
Performanța EMI reală depinde de circuitul filtrului, condițiile electrice, împământare, traseul cablurilor și calitatea instalării. Structura integrată în sine nu ar trebui tratată ca o garanție a atenuării EMI superioare fără date de testare specifice aplicației.

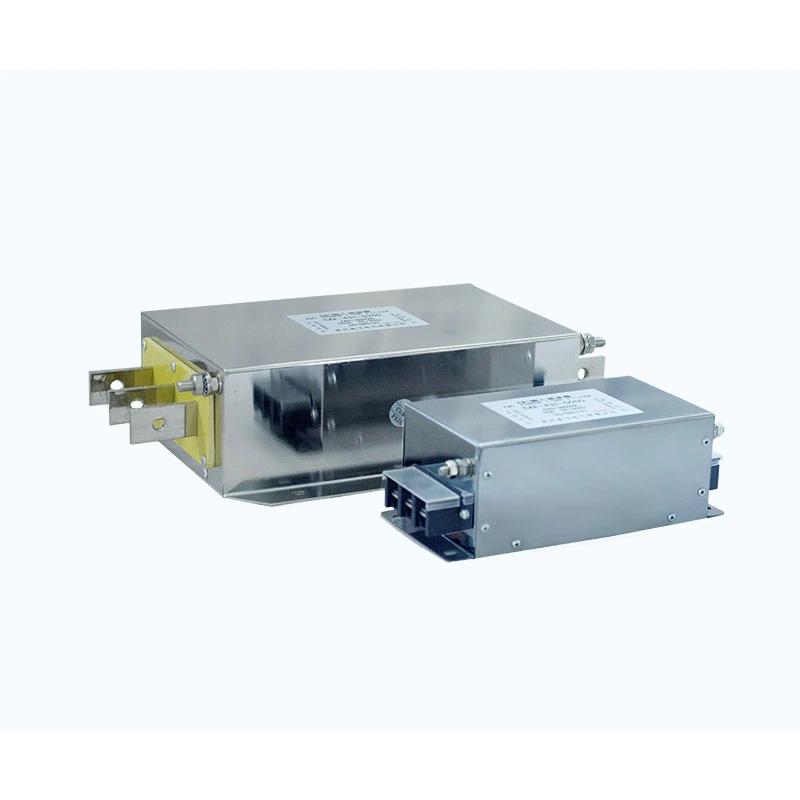

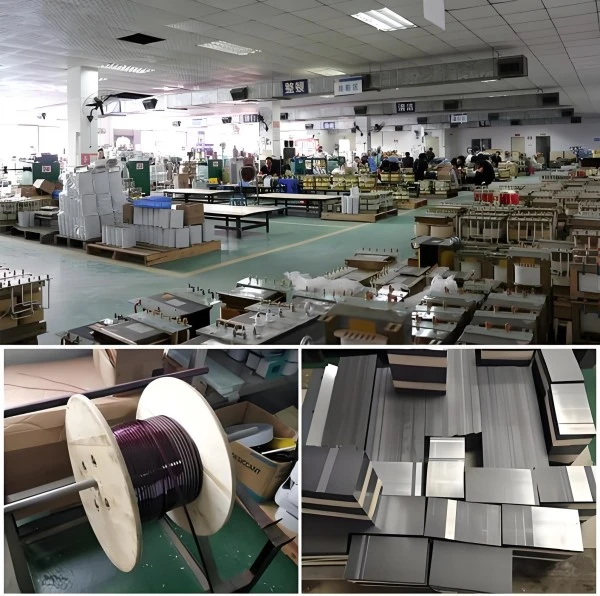

Dufew Electric produce componente electronice de putere, inclusiv rezistențe, sisteme de frânare, reactoare, filtre, transformatoare și componente electrice personalizate.

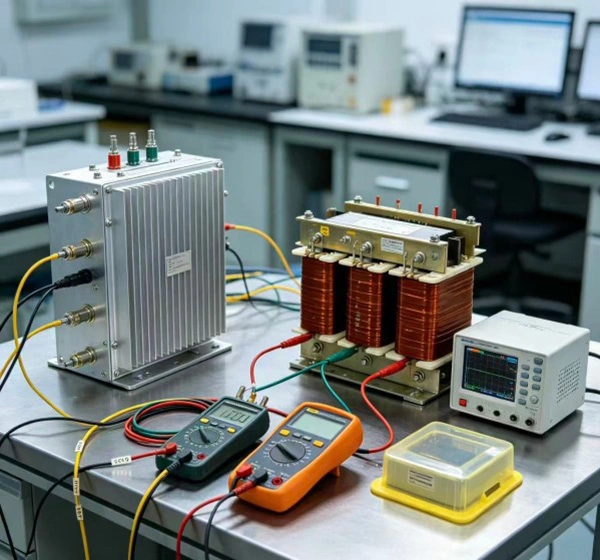

Pentru filtrele de alimentare, producția și inspecția pot include:
Inspecție componente → Ansamblu filtru → Testare electrică → Inspecție finală → Ambalare
În funcție de configurația produsului, inspecția poate include:
- Verificarea specificațiilor componentelor
- Inspecție terminale și conexiuni
- Testarea rezistentei izolatiei
- Testarea rigidității dielectrice
- Testarea performantelor electrice
- Control dimensional
- Inspectia produsului final
Înregistrările tehnice aplicabile și documentația de testare pot fi furnizate în funcție de cerințele produsului și ale proiectului.

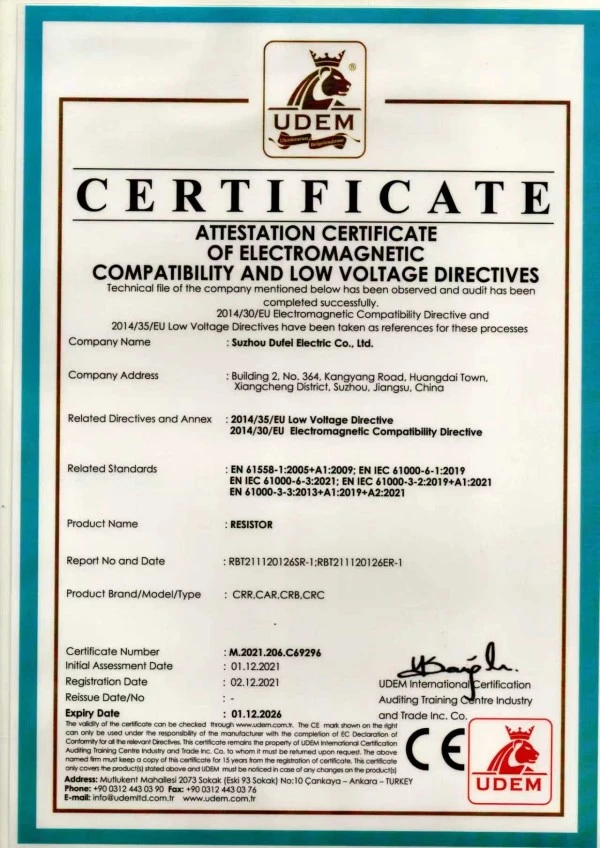

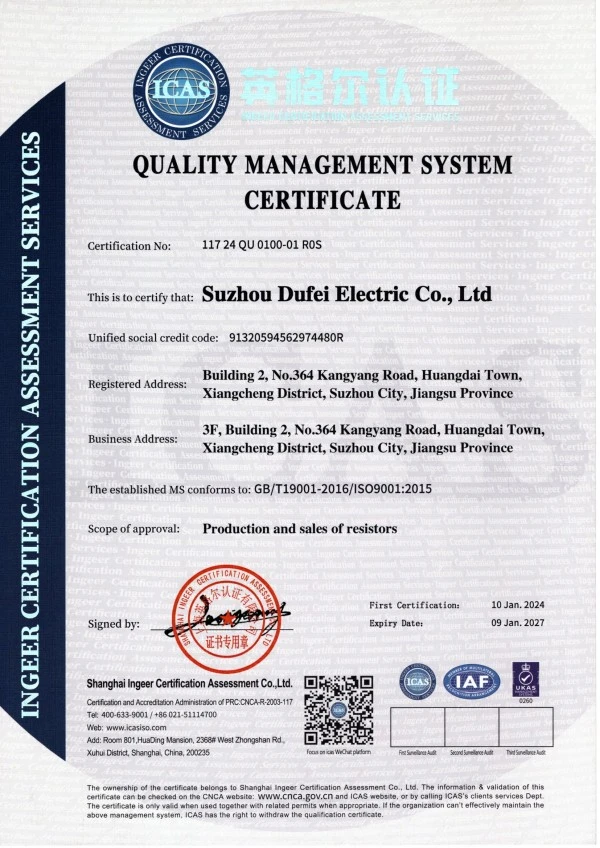

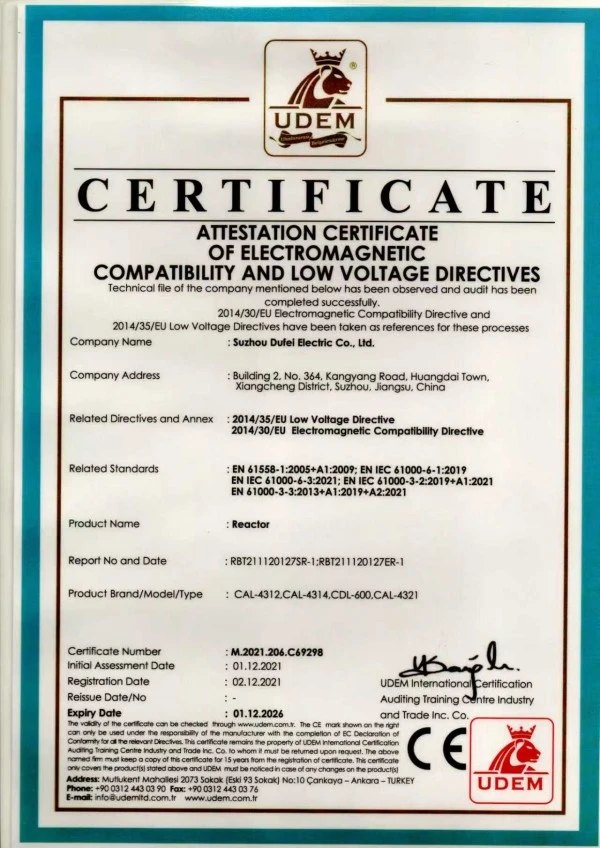

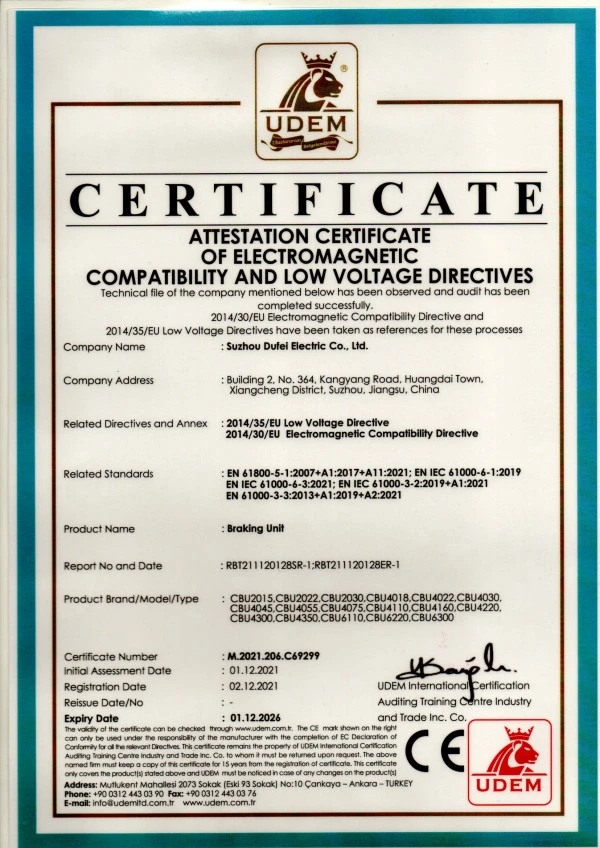

Dufew Electric are certificări ISO și CE care îi susțin managementul calității și activitățile de conformitate a produselor.
Certificatele și documentele tehnice aplicabile trebuie confirmate în funcție de modelul selectat, configurația produsului și piața vizată.

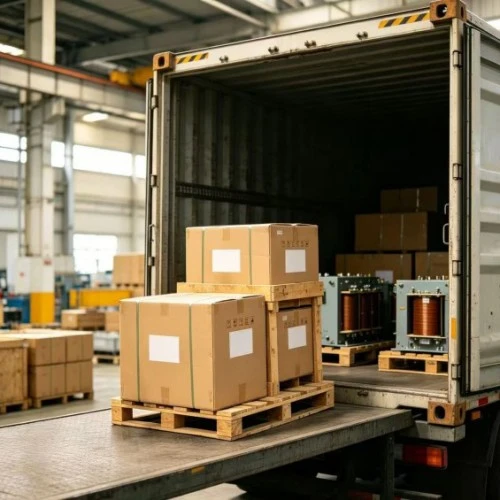

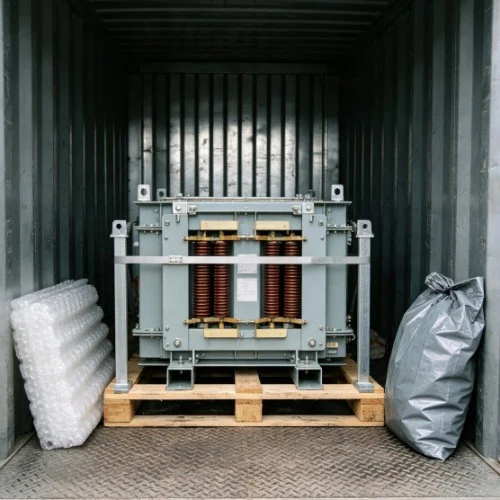

Comenzile internaționale pot fi aranjate în funcție de cantitatea produsului, dimensiunile, destinația și cerințele de livrare.
Transportul maritim, transportul aerian, livrarea expres sau un expeditor desemnat de client pot fi utilizate după caz. Ambalajul este selectat în funcție de structura produsului și de condițiile de transport.
Este instalat la intrarea de putere a echipamentului electronic pentru a suprima interferențele electromagnetice conduse care călătoresc prin linia de alimentare. Aplicațiile tipice includ invertoare monofazate, servomotor, surse de alimentare cu comutare și controlere.
Filtrul este proiectat pentru a aborda atât interferența de înaltă frecvență în modul comun, cât și în modul diferenţial. Intervalul de filtrare specificat este de 5 kHz--30 MHz pentru configurația aplicabilă.
Ar trebui instalat cât mai aproape posibil de puterea de intrare a echipamentului protejat. Cablurile de intrare și de ieșire trebuie separate pentru a reduce cuplarea electromagnetică care ar putea ocoli filtrul.
Da. Este destinat aplicațiilor, inclusiv invertoare monofazate, servomotor, surse de alimentare comutatoare, controlere și echipamente electronice similare, cu condiția ca valorile electrice să fie compatibile.
Selectarea trebuie să ia în considerare curentul nominal și real de funcționare al echipamentului, tensiunea de alimentare, condițiile de funcționare și specificațiile filtrului. Ghidul de selecție furnizat recomandă de aproximativ 1,2--1,5 ori curentul nominal al echipamentului.
Poate ajuta atunci când aceste simptome sunt cauzate sau agravate de interferențe electromagnetice conduse sau perturbări ale liniilor de alimentare. Dacă defecțiunea rezultă din suprasarcină, împământare incorectă, probleme de izolație sau o defecțiune internă a echipamentului, cauza subiacentă trebuie abordată separat.
Evaluările electrice, structura de filtrare, dimensiunile de instalare și alte specificații pot fi evaluate în funcție de echipamentele și cerințele aplicației.
Da. Peste 1.000 m, disiparea redusă a căldurii poate necesita reducerea curentului. Informațiile tehnice furnizate specifică o altitudine maximă de 2.000 m și recomandă o reducere a curentului de 15% peste 1.000 m. Cerința finală trebuie confirmată pentru modelul selectat.
Dufew Electric furnizează filtre de alimentare pentru invertoare monofazate, servomotor, surse de alimentare cu comutare, controlere și alte echipamente electronice de putere. Filtrele folosesc componente de filtrare în mod comun și în mod diferențial pentru a reduce EMI condus prin conexiunea de alimentare.
Pentru selectarea produsului, furnizați tensiunea echipamentului, curentul nominal, frecvența de operare, condițiile de instalare și informațiile disponibile despre interferențe pentru revizuirea configurației.
