Atunci când echipamentele de alimentare necesită verificarea performanței înainte de instalare sau producție în masă, este esențială o sursă de sarcină stabilă și controlabilă.

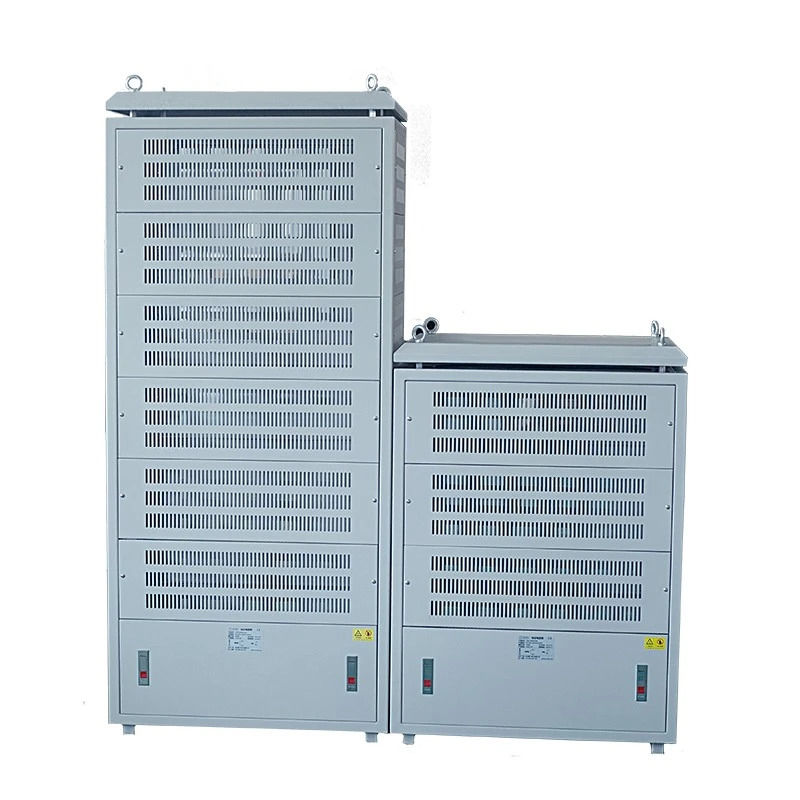

Dufew Electric Load Resistor Cabinet oferă o soluție practică prin simularea sarcinilor reale de funcționare prin elemente de rezistență uscată. Acesta convertește energia electrică în căldură prin modulele de rezistență, permițând inginerilor să evalueze capacitatea de ieșire a echipamentului, performanța la suprasarcină, creșterea temperaturii și stabilitatea de funcționare pe termen lung.
Spre deosebire de sistemele de rezistență de frânare care gestionează în principal energia regenerată în timpul decelerarii motorului, acest produs este dezvoltat pentru simularea continuă a sarcinii și testarea fiabilității.
Dulapul adoptă mai multe grupuri de rezistențe independente cu design modular de comutare. Utilizatorii pot ajusta diferite combinații de sarcină în funcție de cerințele de testare, inclusiv de sarcină ușoară, sarcină nominală și condiții de suprasarcină.
Sistemul suportă:
- Gama de putere: 20KW-500KW
- Tensiune de lucru: ≤3000V
- Interval de rezistență: 0,01Ω-1KΩ
- Precizia rezistenței: ±3% / ±5% / ±10%
Dufew Electric oferă configurații personalizate în funcție de parametrii echipamentelor testate, durata testării, mediul de instalare și cerințele de încărcare.
Înainte ca generatoarele, sistemele UPS, sistemele de stocare a energiei sau convertoarele de putere să fie instalate sau livrate pentru producția de masă, producătorii trebuie să verifice dacă echipamentul poate funcționa în siguranță și fiabil în diferite condiții de încărcare.
Testarea fără sarcină nu poate dezvălui probleme precum capacitatea insuficientă de ieșire, creșterea excesivă a temperaturii, conversia instabilă a puterii, defecțiunile sistemului de protecție sau riscurile de fiabilitate pe termen lung.
O sarcină rezistivă controlată permite inginerilor să simuleze condiții reale de funcționare într-un mediu de testare sigur. Dufew Electric Load Resistor Cabinet îi ajută pe utilizatori să evalueze performanța echipamentului prin testarea la sarcină scăzută, testarea sarcinii nominale, testarea continuă la sarcină completă și testarea la suprasarcină pe timp scurt, ajutând la identificarea potențialelor probleme înainte de implementare.
Utilizează elemente de rezistență de mare putere pentru a converti energia electrică în energie termică controlată în timpul testării echipamentelor.
În timpul procesului de testare, echipamentul testat furnizează energie electrică dulapului, iar modulele de rezistență consumă energie în funcție de valorile de rezistență configurate. Căldura generată este apoi îndepărtată prin sistemul de răcire, permițând inginerilor să analizeze performanța echipamentului în diferite condiții de încărcare.
Structura de rezistență modulară permite combinații flexibile de sarcină fără a înlocui echipamentul de testare cu putere fixă, susținând diferite condiții de testare, cum ar fi funcționarea la sarcină scăzută, funcționarea la sarcină nominală, funcționarea continuă la sarcină completă și simularea suprasarcină pe timp scurt.
Selectarea unui dulap de încărcare adecvat necesită mai mult decât alegerea unei puteri nominale. Configurația corectă depinde de echipamentul testat, condițiile de funcționare și obiectivele specifice de testare.
Capacitatea de sarcină trebuie să corespundă cerințelor de putere de ieșire ale echipamentului testat, inclusiv puterea nominală a generatorului, capacitatea UPS, puterea nominală PCS și puterea de ieșire a invertorului.
De exemplu, un proiect de testare a generatorului de 500KW poate necesita un dulap de sarcină configurat în funcție de procentul real de testare, durata și condițiile de funcționare.
Echipamente diferite necesită configurații electrice diferite. Clienții trebuie să furnizeze cerințe de testare AC sau DC, tensiune de lucru și cerințe de frecvență, acolo unde este cazul.
Dufew Electric poate personaliza dulapul în funcție de diferite condiții de tensiune și cerințe de testare.
Diferite scopuri de testare necesită profiluri de încărcare diferite. Factorii cheie includ pașii necesari de încărcare, timpul de funcționare continuă, cerințele de suprasarcină și durata testului de îmbătrânire.
Un dulap proiectat pentru verificarea pe termen scurt poate necesita o configurație diferită de cea utilizată pentru testarea fiabilității de lungă durată.
Mediul de instalare afectează direct structura dulapului și designul de răcire. Factorii importanți includ instalarea în interior sau în exterior, spațiul disponibil, condițiile de ventilație și cerințele de transport.
Dufew Electric evaluează acești factori înainte de a recomanda o structură și o configurație adecvată.
Diferite proiecte de testare necesită niveluri de încărcare diferite. Dufew Electric proiectează dulapul cu mai multe ramuri independente de rezistență, permițând combinații flexibile de sarcină în conformitate cu cerințele de testare.
Acest design permite comutarea independentă a mai multor secțiuni de putere, creează diferite niveluri de sarcină fără a înlocui echipamentul și îmbunătățește eficiența și repetabilitatea testării.
De exemplu, un cabinet poate simula mai multe etape de testare în loc să necesite mai multe dispozitive de încărcare cu putere fixă.
Echipamentele moderne de alimentare includ diferite tipuri de ieșiri, cum ar fi generatoare de curent alternativ, sisteme de curent continuu, PCS de stocare a bateriei și convertoare de putere. Dulapul poate fi configurat în funcție de diferite cerințe de testare electrică.
Suportă diferite niveluri de tensiune și aplicații de testare a sarcinii AC/DC, reducând nevoia de echipamente de testare separate.
Aplicațiile tipice includ testarea sistemului de stocare a energiei, verificarea performanței UPS-ului, testarea convertorului de putere și testarea sarcinii generatorului.
Un sistem fiabil de testare a sarcinii necesită mai mult decât valori precise de rezistență. Structura cabinetului trebuie să ofere, de asemenea, performanță electrică stabilă, disipare eficientă a căldurii, funcționare în siguranță și întreținere convenabilă.
Dufew Electric Load Resistor Cabinet integrează module de rezistență, sisteme de răcire, componente de protecție și ansamblu de cabinet pentru a oferi o soluție completă de testare a sarcinii rezistive.
| Componentă | Funcţie |
|---|---|
| Module de rezistență de mare putere | Transformați energia electrică în căldură controlată în timpul testării |
| Grupuri de încărcare independente | Asigurați ajustarea flexibilă a sarcinii pentru diferite condiții de testare |
| Sistem de racire | Îndepărtați căldura generată și mențineți funcționarea stabilă |
| Componente de protecție | Îmbunătățiți siguranța de funcționare în condiții anormale |
| Sistem de conectare electrică | Asigurați o conexiune fiabilă între echipamentul testat și dulapul de încărcare |
| Carcasă de cabinet | Oferă protecție mecanică și instalare internă organizată |
Structura modulară permite lui Dufew Electric să personalizeze dulapul în funcție de:
- Capacitate de putere necesară
- Valoarea rezistentei
- Tensiune de lucru
- Durata testării
- Cerințe de instalare
Testarea de lungă durată necesită o performanță stabilă a rezistenței și un control eficient al căldurii. Dufew Electric Load Resistor Cabinet adoptă un design separat de management termic pentru a îmbunătăți stabilitatea de funcționare în timpul testării continue.
Designul include:
- Canale independente de flux de aer pentru diferite grupuri de sarcină
- Monitorizare individuală a temperaturii
- Protectie independenta pentru fiecare sectiune de sarcina
Acest lucru ajută la reducerea interacțiunii căldurii dintre grupurile de rezistențe, la îmbunătățirea consistenței testului și la menținerea unor valori stabile de rezistență în timpul funcționării pe termen lung.
Dulapul adoptă o structură modulară proiectată pentru inspecție convenabilă, întreținere și ajustare viitoare.
Caracteristicile cheie includ:
- Aranjament modular de rezistență
- Ramuri electrice independente
- Dispoziție clară a cablajului intern
- Panouri de întreținere accesibile
Atunci când o secțiune de încărcare necesită inspecție, tehnicienii pot întreține modulul specific fără a demonta complet întregul cabinet, contribuind la reducerea timpului de întreținere și a timpului de nefuncționare a echipamentului.
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Carcasă cu rezistență |
| Aplicație | Testarea echipamentelor de putere și testarea îmbătrânirii |
| Gama de putere | 20KW-500KW |
| Tensiune de lucru | ≤3000V |
| Interval de rezistență | 0,01Ω-1KΩ |
| Precizia rezistenței | ±3% / ±5% / ±10% |
| Grad de protecție | IP20/IP23 |
| Coeficient de temperatură | ≤300 ppm/℃ |
| Grad ignifug | UL94V-2 |
| Standard | GB-5792 |
Exemplu: CRC 100KW 2.7R J
| Simbol | Descriere |
|---|---|
| CRC | Carcasă cu rezistență |
| 100KW | Putere nominală |
| 2,7R | Rezistenta nominala |
| J | Precizia rezistenței (K=±10%, J=±5%, H=±3%) |
Pentru a asigura o funcționare stabilă în timpul testelor de lungă durată, Dufew Electric efectuează verificarea electrică înainte de livrare.
| Element de testare | Condiție de testare | Performanţă |
|---|---|---|
| Rezistenta dielectrica | 2500VAC/50Hz/60S | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | ≥100MΩ |
| Supraîncărcare de scurtă durată | Puterea nominală de 10 ori 5S | Fără daune vizibile |
| Durată lungă de viață la sarcină | Funcționare în ciclu (descărcare 10 S, interval 90 S) | >9000h |
| Test de căldură umedă | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Ciclul temperaturii | Test de ciclu -55℃, 55℃, 155℃ | △R≤±(2%R+0,05Ω) |
| Rezistență la căldură | 350℃/2h | Fără daune evidente |
| Coeficient de temperatură | Comparație de sarcină nominală | ≤300 ppm/℃ |
Pentru a asigura o funcționare fiabilă în timpul transportului și în mediile de instalare industrială, Dufew Electric efectuează verificarea mecanică a dulapului cu rezistență de sarcină înainte de livrare.
| Element de testare | Stare | Performanţă |
|---|---|---|
| Puterea terminală | 45N/30S | Fără slăbiciune sau deteriorare |
| Rezistenta la vibratii | 5-200 Hz, 1 g, 98 m/S² | Fără daune structurale |
Aceste proceduri de verificare mecanică ajută la asigurarea fiabilității structurale și a conexiunilor electrice stabile în timpul transportului, instalării și funcționării pe termen lung.
Dufew Electric Load Resistor Cabinet este utilizat pe scară largă pentru verificarea performanței, testarea fiabilității și testele de îmbătrânire ale echipamentelor de putere. Oferă simulare controlată a sarcinii electrice pentru a ajuta inginerii să evalueze performanța echipamentului în diferite condiții de operare.
| Aplicație | Cerințe de testare a clienților | Cum ajută cabinetul cu rezistență de încărcare | Elemente cheie de evaluare |
|---|---|---|---|
| Testarea sarcinii generatorului | Verificați dacă generatoarele pot menține o putere stabilă în condiții de sarcină nominală și continuă | Simulează diferite condiții de încărcare pentru a evalua performanța generatorului înainte de livrare sau instalare | Capacitate de ieșire nominală, performanță termică, stabilitate de funcționare continuă, răspuns de protecție |
| Testarea sistemului UPS | Verificați fiabilitatea puterii de rezervă și performanța de descărcare a bateriei | Oferă sarcini rezistive controlate pentru testarea ieșirii UPS și verificarea fiabilității | Stabilitatea ieșirii, performanța de descărcare, capacitatea de suprasarcină, funcționare pe termen lung |
| Testarea PCS de stocare a energiei | Evaluați performanța conversiei puterii în diferite condiții de funcționare | Simulează sarcini AC/DC pentru testarea performanței PCS și evaluarea termică | Eficiența conversiei puterii, comportamentul termic, stabilitatea ieșirii, capacitatea de funcționare continuă |
| Testarea invertorului și a sursei de alimentare | Verificați performanța produsului în timpul dezvoltării și testării producției | Creează condiții de încărcare repetabile pentru testarea echipamentelor electronice de putere | Performanța ieșirii, creșterea temperaturii, funcții de protecție, evaluarea fiabilității |
| Test de îmbătrânire a echipamentelor industriale de putere | Efectuați verificarea funcționării de lungă durată înainte de producția în masă | Oferă încărcare rezistivă stabilă pentru testele de anduranță și îmbătrânire | Stabilitate pe termen lung, fiabilitatea componentelor, performanța managementului termic |
Selectarea unui dulap de încărcare adecvat necesită mai mult decât potrivirea puterii nominale.
Dufew Electric evaluează:
- Puterea nominală a echipamentului testat
- Cerințe de tensiune
- Mod de testare AC sau DC
- Pași de încărcare necesari
- Timp de funcționare continuu
- Conditii de instalare
Pe baza acestor parametri, Dufew Electric poate oferi o configurație adecvată a rezistenței, design de răcire și structura cabinetului.
Acest lucru îi ajută pe clienți să evite probleme precum capacitatea insuficientă de testare, creșterea excesivă a temperaturii sau configurația necorespunzătoare a sarcinii.
Dufew Electric este un producător profesionist de componente electronice de putere din China, care integrează producția de rezistențe, asamblarea dulapurilor și capabilitățile de testare electrică pentru a oferi soluții personalizate de testare a sarcinii pentru diferite aplicații industriale.
Spre deosebire de furnizorii care asamblează doar dulapuri standard, Dufew Electric gestionează procesele cheie de producție, de la configurarea rezistenței și integrarea cabinetului până la inspecția finală, contribuind la îmbunătățirea consecvenței produsului, controlului calității și fiabilității proiectului.
Modulele de rezistență sunt configurate în funcție de cerințele de testare ale clienților, inclusiv capacitatea de putere, valoarea rezistenței, condițiile de tensiune și durata de funcționare. Acest lucru asigură că dulapul de încărcare poate oferi o încărcare electrică stabilă în timpul diferitelor scenarii de testare.
Procesul de asamblare a dulapului include cablarea electrică internă, instalarea componentelor de protecție, integrarea structurii de răcire, instalarea modulului de rezistență și asamblarea dulapului extern.
Aspectul intern este optimizat pentru fiabilitatea electrică, disiparea eficientă a căldurii și întreținerea convenabilă pentru a sprijini funcționarea industrială pe termen lung.
Înainte de livrare, Dufew Electric efectuează proceduri cuprinzătoare de inspecție, inclusiv verificarea conexiunii electrice, măsurarea rezistenței, testarea izolației, testarea rigidității dielectrice, inspecția mecanică și confirmarea specificațiilor produsului.
Aceste proceduri de inspecție ajută la asigurarea că fiecare sistem de testare a sarcinii îndeplinește cerințele convenite ale proiectului înainte de expediere.
Diferitele industrii necesită condiții de testare diferite. Dufew Electric acceptă soluții personalizate cu configurații de putere 20KW-500KW, valori de rezistență personalizate, cerințe diferite de tensiune, opțiuni de testare AC/DC și ajustări ale structurii cabinetului.
Dufew Electric gestionează procesele cheie, de la componentele rezistoarelor până la sistemele de dulapuri finite, contribuind la îmbunătățirea coerenței produsului, controlului calității, fiabilității livrării și eficienței comunicării tehnice.
Pentru proiectele de testare industrială, selecția corectă este esențială. Dufew Electric lucrează cu clienții pentru a evalua cerințele aplicației, parametrii electrici, procedurile de testare și condițiile de instalare pentru a recomanda soluții adecvate în locul configurațiilor standard fixe.
Dufew Electric urmează proceduri structurate de control al calității pentru a menține standarde de producție stabile și performanță fiabilă a produsului pe tot parcursul procesului de producție.
Asigurarea calității include certificarea sistemului de management al calității ISO9001, certificarea CE, înregistrările de testare a performanței electrice și înregistrările de inspecție în fabrică.
Prin procese de fabricație controlate și proceduri de verificare a produselor, Dufew Electric oferă soluții fiabile de testare a sarcinii pentru aplicații industriale de energie.
Ca echipamente de testare industrială, sistemele de testare a sarcinii necesită o pregătire fiabilă a transportului și o planificare a instalării pentru a asigura livrarea în siguranță și punerea în funcțiune fără probleme.
Dufew Electric oferă ambalaje consolidate pentru export, protecție împotriva umezelii, structuri de fixare interioară și etichete de identificare a produselor pentru a îmbunătăți siguranța transportului.
Înainte de expediere, inginerii confirmă dimensiunile dulapului, cerințele de ridicare, informațiile despre interfața electrică și condițiile de instalare ale clientului pentru a sprijini o instalare eficientă după livrare.
Opțiunile de transport includ transport maritim pentru proiecte internaționale, transport cu camioane pentru livrare internă și alte soluții logistice personalizate în funcție de cerințele proiectului.
Deși atât Cabinetul pentru rezistență de sarcină, cât și Banca de sarcină rezistivă sunt utilizate pentru simularea sarcinii electrice, acestea sunt proiectate pentru diferite cerințe de testare și medii de aplicare.
| Element de comparație | Carcasă cu rezistență | Banca de sarcină rezistivă |
|---|---|---|
| Scopul principal | Testare personalizată a echipamentelor de alimentare și verificare a fiabilității | Simulare generală a sarcinii electrice |
| Aplicații tipice | Testare generator, testare UPS, testare PCS stocare energie, testare invertor | Punerea în funcțiune a generatorului, testarea pe teren, testarea temporară a sarcinii |
| Focus pe design | Configurație personalizată a rezistenței, integrare în cabinet, stabilitate de testare pe termen lung | Capacitate de încărcare standardizată și cerințe de testare portabile |
| Încărcare configurație | Grupuri de rezistențe flexibile cu pași de sarcină personalizați | De obicei trepte de sarcină fixe conform modelelor standard |
| Instalare | Instalat de obicei ca parte a unui sistem permanent de testare | Deseori concepute pentru teste temporare sau mobile |
| Personalizare | Personalizare ridicată pentru tensiune, rezistență, putere și structură | Personalizare limitată în funcție de configurația standard |
| Utilizatori potriviți | Producători de echipamente, laboratoare de cercetare și dezvoltare, integratori de sisteme | Firme de servicii, echipe de punere în funcțiune, furnizori de întreținere |
Un dulap cu rezistență de sarcină este potrivit pentru aplicații care necesită testare pe termen lung și repetabilă, mai ales atunci când sunt necesare condiții de sarcină personalizate și configurații electrice specifice.
Este folosit în mod obișnuit pentru:
- Testare de fiabilitate pe termen lung
- Profiluri de sarcină personalizate
- Integrare cu sisteme de testare de producție sau de laborator
- Configurații specifice de tensiune și rezistență
Un banc de sarcină rezistiv este, în general, mai potrivit pentru aplicațiile de testare temporară în care este necesară simularea sarcinii portabile și standardizate, cum ar fi:
- Testarea performanței pe teren
- Simulare standardizată a sarcinii
- Cerințe de testare portabile
Dufew Electric se concentrează pe soluții personalizate pentru producători și integratori de sisteme care au nevoie de medii de testare stabile, repetabile și controlabile pentru echipamentele industriale de alimentare.
Selecția depinde de puterea echipamentului testat, tensiune, durata testării, pașii necesari de sarcină și mediul de instalare.
Da. Mai multe grupuri independente de rezistențe permit utilizatorilor să combine diferite niveluri de putere pentru diferite condiții de testare.
Este folosit în mod obișnuit pentru generatoare, sisteme UPS, PCS de stocare a energiei, invertoare și echipamente de alimentare.
Da. Dulapul este proiectat cu structuri independente de răcire și control al temperaturii pentru o funcționare de lungă durată.
Da. Puterea nominală, valoarea rezistenței, dimensiunile carcasei, metoda de răcire și configurația electrică pot fi personalizate.
În mod normal, clienții trebuie să ofere echipamentului puterea, tensiunea, cerințele de testare, profilul de sarcină și condițiile de instalare.
Prin procese de fabricație controlate, inspecție electrică și verificare a performanței înainte de expediere.
Da. Specificațiile produsului, înregistrările testelor și documentele tehnice aferente pot fi furnizate în conformitate cu cerințele proiectului.
Fiecare proiect de testare a puterii are cerințe diferite.
Dufew Electric oferă dulapuri de rezistență de sarcină personalizate și soluții de banc de sarcină rezistive bazate pe:
- Putere nominală
- Nivel de tensiune
- Scopul testării
- Profil de încărcare
- Mediu de instalare
Contactați Dufew Electric pentru a discuta cerințele proiectului dumneavoastră și pentru a primi o propunere tehnică adecvată.
