Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.
Un filtru de acţionare cu frecvenţă variabilă este instalat în jurul unui variator de frecvenţă pentru a controla interferenţa electrică generată în timpul reglării vitezei motorului.
O conexiune tipică este:
Alimentare → Filtrare de intrare → VFD → Filtrare de ieșire → Motor
Cele două secțiuni se adresează unor părți diferite ale sistemului de acționare.
Comenzile de filtrare de intrare au condus interferențe electromagnetice între VFD și rețeaua de alimentare.
Filtrarea de ieșire atenuează componentele de înaltă frecvență produse de comutarea PWM înainte ca acestea să ajungă la motor prin cablu.
Această configurație este destinată aplicațiilor în care trebuie luate în considerare atât efectele de înaltă frecvență pe partea de putere, cât și efectele de înaltă frecvență ale motorului.
Este diferit de un filtru EMI de intrare convențional, care filtrează doar conexiunea dintre sursa de alimentare și unitate.
Dispozitivele de comutare din interiorul unui VFD generează componente electrice de înaltă frecvență care pot călători prin sursa de alimentare și pot afecta alte echipamente din același sistem de distribuție. Secțiunea de intrare folosește componente magnetice și capacitive pentru atenuarea în mod comun și în modul diferenţial, care pot include bobine de modul comun, componente inductive în mod diferenţial, condensatori X, condensatori Y și rezistențe.
Secțiunea de intrare este destinată suprimării EMI conduse și nu înlocuiește un sistem dedicat de compensare armonică în care se aplică cerințe specifice THD de joasă frecvență.
Un VFD produce o formă de undă de ieșire PWM cu tranziții rapide de tensiune. Cu cabluri lungi de motor, capacitatea distribuită și impedanța pot afecta forma de undă a tensiunii la bornele motorului. Secțiunea de ieșire atenuează componentele de înaltă frecvență și poate ajuta la reducerea dv/dt la nivelul motorului, a efectelor undei reflectate, a tensiunii de izolație a înfășurării motorului și a anumitor zgomote de înaltă frecvență ale motorului.
Performanța reală depinde de caracteristicile de comutare VFD, lungimea și construcția cablului, izolarea motorului, împământarea și configurația filtrului selectat.
Nu orice instalare VFD necesită atât filtrare de intrare, cât și de ieșire.
Configurația necesară depinde de problema abordată.
| Condiția de aplicare | Considerente tipice de filtrare |
|---|---|
| Interferență VFD care intră în rețeaua de alimentare | Filtru EMI pe partea de intrare |
| Interferențe care afectează echipamentele de control din apropiere | Filtru EMI pe partea de intrare |
| Cablu motor lung | Poate fi necesară filtrarea pe partea de ieșire |
| Dv/dt ridicat pe partea motorului | Filtrare pe partea de ieșire |
| Preocuparea tensiunii undei reflectate | Filtrare pe partea de ieșire |
| Interferențe atât pe partea de putere, cât și pe partea motorului | Filtru de intrare/ieșire integrat |
Această distincție este importantă în timpul selecției produsului. Filtrul ar trebui să fie specificat în funcție de problema electrică reală, mai degrabă decât instalat pur și simplu pentru că este prezent un VFD.

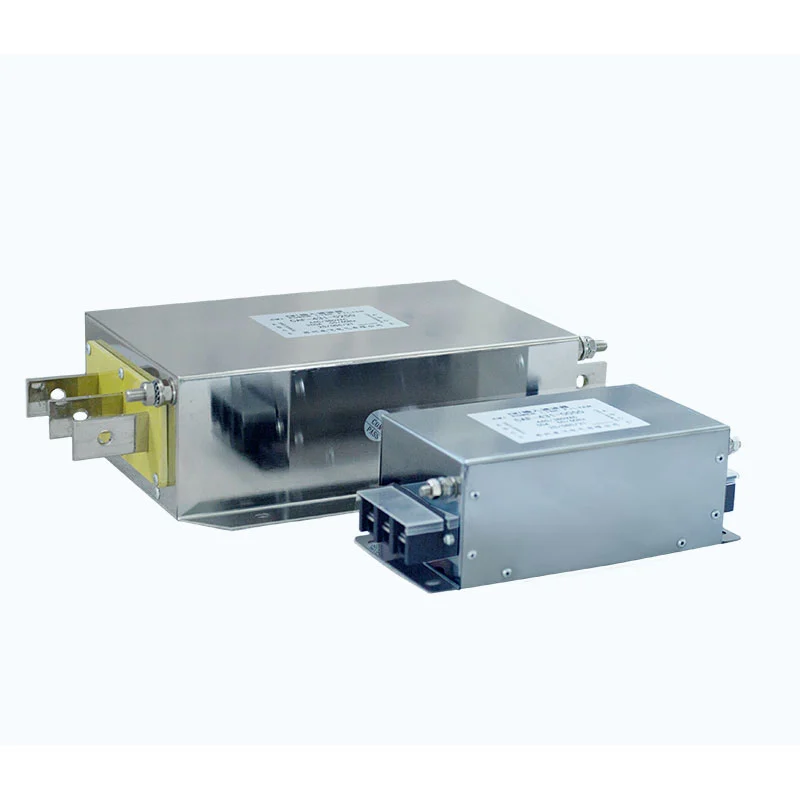

Dufew Electric combină circuitele de filtrare de intrare și de ieșire într-un singur ansamblu.
Cele două secțiuni au căi electrice separate și zone terminale pentru conectarea la sursa de alimentare, VFD și motor.
Rețeaua de filtrare poate include:
- Componente magnetice în mod comun
- Componente inductive în mod diferențial
- X condensatoare
- Condensatoare Y
- Rezistoare de amortizare
- Alte componente cerute de configurația selectată
Construcția integrată reduce nevoia de a instala două carcase separate pentru filtre atunci când sunt necesare atât filtrarea de intrare, cât și de ieșire.
Aranjamentul intern real depinde de evaluarea și configurația produsului.
| Parametru | Caietul de sarcini |
|---|---|
| Tensiune nominală | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frecvența de operare | 50 Hz / 60 Hz / până la 500 Hz |
| Curent nominal | 5A--1600A |
| Rezistenta dielectrica, linie la linie | 1500VDC / 60s |
| Rezistenta dielectrica, linie la sol | 2500VDC / 60s |
| Rezistenta de izolare | >100MΩ la 1000VDC |
| Capacitate de supraîncărcare | 1,4 × curent nominal pentru 1 minut |
| Interval minim de suprasarcină | 15 minute |
| Lungimea maximă a cablului* | 400m ecranat / 300m neecranat |
| Grad de protecție | IP00 / IP20 |
| Clasa de izolare | T40 / F (155°C) |
| Grad ignifug | UL94V-2 |
| Standard de produs | GB/T 15287/8 |
* Lungimea maximă a cablului depinde de aplicație și trebuie verificată în funcție de caracteristicile de ieșire VFD, motor, tip de cablu, aranjament de împământare și modelul de filtru selectat.
Un model tipic de filtru Dufew este: CAF-4 3 1-0010
| Cod | Descriere |
|---|---|
| CAF | Seria de filtre electrice Dufew |
| 4 | Clasa de tensiune; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Configurarea fazelor; 3 = trifazat, 1 = monofazat |
| 1 | Categoria de filtru; 1 = filtru de intrare, 2 = filtru de ieșire |
| 0010 | Curent nominal; 0010 = 10A |
Pentru configurația integrată de intrare/ieșire, codul de model aplicabil trebuie confirmat în raport cu desenul și specificațiile corespunzătoare ale produsului.
| Aplicație | Cerință principală | Funcția de filtrare |
|---|---|---|
| Sisteme de acţionare cu frecvenţă variabilă | Control EMI generat în timpul funcționării VFD | Suprimarea EMI efectuată pe partea de intrare și filtrarea de înaltă frecvență pe partea de ieșire |
| Sisteme Servo Drive | Reduceți interferențele electrice din jurul echipamentelor servo | Control EMI pe partea de intrare și filtrare pe partea motorului pe partea de ieșire |
| Controlul motorului industrial | Îmbunătățiți performanța EMC a sistemelor de acționare cu motor | Suprimați interferențele conduse și componentele de comutare de înaltă frecvență |
| Mașini CNC și mașini-unelte | Reduceți interferențele care afectează echipamentele de control și de acționare | Filtrarea EMI la intrare și reducerea dv/dt pe partea de ieșire |
| Instalatii Cablu Motor Lung | Controlați efectele undelor reflectate și ale tensiunii de înaltă frecvență | Filtrare pe partea de ieșire între VFD și motor |
| Sisteme transportoare, pompe și ventilatoare | Reduceți interferența de la funcționarea motorului cu viteză variabilă | Suprimarea EMI pe partea de intrare și, acolo unde este necesar, filtrarea ieșirii |
| Echipamente de automatizare industrială | Limitați interferențele dintre sistemele de acționare și electronicele din apropiere | Filtrare în modul comun și în modul diferenţial |
| Echipamente de producție | Abordați interferența atât pe partea de putere, cât și pe partea motorului | Filtrare integrată de intrare și ieșire |
Notă: Configurația necesară a filtrului depinde de VFD, motor, lungimea cablului, condițiile EMC și problema specifică de interferență. Nu toate aplicațiile VFD necesită atât filtrare de intrare, cât și de ieșire.
| Parametrul de selecție | Informații necesare | Scop |
|---|---|---|
| Model VFD | Numărul producătorului și modelului | Pentru a determina configurația de intrare/ieșire aplicabilă |
| Tensiune nominală | 220VAC / 380VAC / 690VAC / 1140VAC | Pentru a potrivi tensiunea nominală a filtrului cu sistemul de antrenare |
| Curent nominal | curent de intrare sau de ieșire VFD | Pentru a determina curentul nominal al filtrului necesar |
| Puterea motorului | kW sau CP | Pentru a evalua cerințele de filtrare pe partea motorului |
| Tensiunea nominală a motorului | Tensiunea de funcționare a motorului | Pentru a verifica compatibilitatea la ieșire |
| Lungimea cablului motorului | Lungimea reală a cablului în metri | Important pentru evaluarea efectelor dv/dt și unde reflectate |
| Tip cablu | Ecranat sau neecranat; construcția cablurilor acolo unde este disponibilă | Pentru a evalua EMC și caracteristicile de înaltă frecvență |
| Frecvența de comutare | Purtătoare VFD/frecvență de comutare, dacă este disponibilă | Ajută la evaluarea cerințelor de filtrare de înaltă frecvență |
| Mediul de instalare | Cabinet de control, mașină, linie de producție etc. | Pentru a determina instalarea și considerațiile EMC |
| Condiție de interferență | EMI, zgomot motor, dv/dt, undă reflectată, interferență cu echipamentele din apropiere etc. | Pentru a identifica dacă filtrarea de intrare, filtrarea de ieșire sau o configurație integrată este adecvată |
| Aranjament de împământare | Metoda de împământare și ecranare a cablurilor | Important pentru controlul eficient al interferențelor de înaltă frecvență |
Pentru o evaluare preliminară, clienții pot furniza:
Model VFD + tensiune nominală + curent nominal + putere motor + lungime cablu motor + tip cablu + frecvență de comutare + interferență observată
Aceste informații sunt în general mai utile pentru selectarea filtrului decât specificarea filtrului numai în funcție de puterea motorului.
Instalarea corectă este importantă deoarece interferențele de înaltă frecvență pot ocoli o parte a circuitului de filtrare prin cablare necorespunzătoare.
Conectați secțiunea de intrare între sursa de alimentare și VFD.
Conectați secțiunea de ieșire între VFD și motor.
Terminalele de intrare și de ieșire trebuie conectate conform schemei de cablare a produsului și nu trebuie schimbate.
Cablurile de pe partea de alimentare și pe partea de motor ar trebui să fie direcționate separat.
Evitați rulările lungi în paralel între conductorii de intrare și de ieșire ale filtrului, deoarece cuplarea electromagnetică poate reduce eficiența filtrării.
Filtrul trebuie împământat conform cerințelor aplicabile de instalare electrică și instrucțiunilor EMC ale producătorului VFD.
Pentru interferența de înaltă frecvență, se preferă în general o cale scurtă de împământare cu impedanță scăzută.
În cazul în care se utilizează cablu ecranat pentru motor, ecranul cablului trebuie terminat conform cerințelor EMC ale producătorului VFD.
Înainte de a pune sistemul sub tensiune, verificați:
- Tensiunea filtrului și curentul nominal
- Conexiuni terminale
- Împământare
- Dirijarea cablurilor de intrare/ieșire
- Conexiune motor
- Montare mecanica
După instalare, verificați funcționarea normală a VFD și a motorului și verificați starea de interferență inițială.
Dufew Electric produce componente electronice de putere, inclusiv rezistențe, sisteme de frânare, reactoare, filtre, transformatoare și componente electrice personalizate. Filtrele cu frecvență variabilă sunt produse în funcție de configurația electrică și aplicația necesară.
Procesul de producție acoperă de obicei inspecția componentelor, prelucrarea componentelor magnetice, înfășurarea și izolarea, ansamblul filtrului, testarea electrică, inspecția finală și ambalarea. În funcție de configurația produsului, verificările de calitate pot include specificațiile componente, înfășurarea, izolația, terminalele, rezistența de izolație, rezistența dielectrică, performanța electrică și dimensiunile.
Desenele specifice produsului, înregistrările de testare și documentele tehnice pot fi furnizate în conformitate cu cerințele proiectului.
Dufew Electric are certificări ISO și CE care îi susțin managementul calității și cerințele de conformitate a produsului.
Certificatul aplicabil și documentația tehnică trebuie confirmate în funcție de modelul de produs specific și de piața de destinație.
Inspecția calității acoperă etapele relevante de la verificarea și asamblarea componentelor până la testarea electrică și inspecția finală.
Dufew Electric furnizează filtre și alte componente electronice de putere OEM-urilor, distribuitorilor, integratorilor de sisteme și utilizatorilor industriali.
Aranjamentele de ambalare și livrare sunt selectate în funcție de dimensiunile produsului, greutatea, cantitatea, destinația și cerințele clientului.
Aranjamentele de transport disponibile pot include:
- Transport maritim
- Transport aerian
- Livrare expres
- expeditor desemnat de client
Ambalajul este selectat în funcție de construcția produsului și condițiile de transport.
Un filtru de intrare este instalat între sursa de alimentare și VFD pentru a controla EMI condus. Un filtru de ieșire este instalat între VFD și motor pentru a controla componentele de înaltă frecvență, dv/dt și efectele unde reflectate.
Nu. Cerința depinde de lungimea cablului motorului, de caracteristicile de ieșire VFD, de izolația motorului, de condițiile EMC și de cerințele aplicației.
Da. Poate fi evaluat pentru aplicații de servomotor în care EMI de intrare sau interferența de înaltă frecvență pe partea motorului trebuie controlată. Valoarea electrică trebuie să se potrivească cu sistemul de antrenare.
Da. Secțiunea de ieșire este proiectată pentru a atenua componentele de comutare de înaltă frecvență și poate reduce dv/dt la bornele motorului. Rezultatul real depinde de VFD, configurația filtrului, cablu și motor.
Da. Cablurile lungi ale motorului pot crește efectele undelor reflectate și ale tensiunii de înaltă frecvență, făcând filtrarea de ieșire mai relevantă. Lungimea admisă a cablului trebuie confirmată pentru aplicația specifică.
Nu neapărat. Acest produs este destinat în primul rând pentru filtrarea EMI și de înaltă frecvență în jurul sistemelor VFD. Dacă cerința este de a controla ordinele armonice specifice sistemului de alimentare sau THD, ar trebui evaluată o soluție dedicată de atenuare a armonicilor.
În mod normal, nu este necesară o ajustare electronică deoarece filtrul este pasiv. Selecția corectă a modelului, cablarea, împământarea și instalarea sunt în continuare necesare.
Modelul VFD, tensiunea de alimentare, curentul nominal, puterea motorului, lungimea cablului motorului, tipul cablului și problema specifică a interferenței sau a motorului sunt utile pentru selectarea configurației adecvate.
Dufew Electric produce filtre de acţionare cu frecvenţă variabilă pentru VFD, servomotor, sisteme de control al motoarelor şi echipamente de automatizare industrială.
Configurația integrată asigură filtrarea EMI pe partea de intrare și filtrarea motorului pe partea de ieșire într-un singur ansamblu. Selectarea se poate baza pe valoarea nominală a variatorului, caracteristicile motorului, lungimea cablului, condițiile EMC și cerințele de instalare.
Pentru evaluarea produsului, furnizați modelul VFD, puterea motorului, curentul nominal, lungimea cablului motorului, tipul cablului și tensiunea de alimentare.
