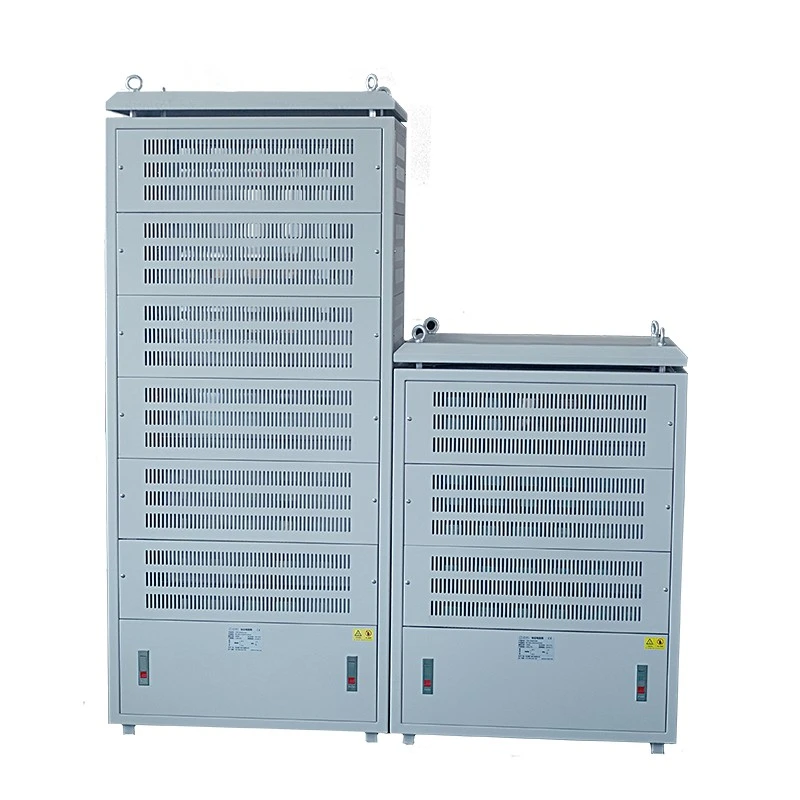

Cabinetul cu rezistență de frânare cu invertor este o componentă critică utilizată în aplicațiile de frânare regenerativă cu variatoare de frecvență (VFD).
Atunci când un motor controlat de un convertor de frecvență decelerează rapid, motorul poate intra în funcționare regenerativă și poate returna energia electrică la magistrala DC a invertorului. Această energie regenerată crește tensiunea magistralei DC.
Dacă surplusul de energie nu poate fi eliberat eficient, sistemul invertorului poate experimenta:
- Alarme de supratensiune magistrală DC
- Oprire neașteptată a invertorului
- Defecțiune la frânare
- Eficienta redusa a echipamentului
- Deteriorări potențiale ale modulelor de alimentare
Cabinetul cu rezistență de frânare cu invertor electric Dufew funcționează împreună cu unitatea de frânare pentru a consuma în siguranță energie regenerată și pentru a menține funcționarea stabilă a invertorului.
În timpul procesului de frânare:
1. Motorul generează energie regenerativă în timpul decelerării.
2. Unitatea de frânare detectează creșterea tensiunii magistralei DC.
3. Dulapul rezistenței de frânare este conectat la circuitul de frânare.
4. Rezistorul transformă energia electrică în energie termică.
5. Structura de răcire a dulapului elimină căldura generată.
Acest proces controlat de disipare a energiei ajută la menținerea funcționării stabile în timpul ciclurilor frecvente de accelerare, decelerare și frânare de urgență.
Spre deosebire de dulapurile de rezistență de uz general, un dulap de rezistență de frânare cu invertor necesită o potrivire precisă cu sistemul complet de antrenare.
Selectarea incorectă a rezistenței poate duce la:
- Cuplu de frânare insuficient
- Temperatura rezistorului excesiv
- Durata de viata redusa
- Funcționare instabilă a invertorului
- Eficienta de franare redusa
Dufew Electric evaluează condițiile reale de lucru înainte de a proiecta dulapul rezistenței de frânare.
Parametrii cheie de selecție includ:
| Factorul de selecție | Influența asupra designului |
|---|---|
| Tensiune invertor | Determines insulation requirements and resistor configuration |
| Puterea motorului | Determină capacitatea de absorbție a energiei |
| Frecvența de frânare | Afectează designul termic și capacitatea rezistenței |
| Inerția sarcinii | Determină nivelul de energie regenerativă |
| Timp de frânare | Influențează capacitatea de supraîncărcare |
| Ciclul de funcționare | Determină funcționarea continuă sau intermitentă |
| Mediul de instalare | Afectează structura dulapului și metoda de răcire |
Prin selecția bazată pe inginerie, Dufew Electric oferă soluții de rezistență de frânare potrivite cerințelor aplicației reale.
În echipamentele industriale grele, motoarele funcționează frecvent în condiții de sarcină în schimbare.
În timpul:
- Decelerație rapidă
- Oprire de urgență
- Coborârea sarcinii grele
- Cicluri frecvente pornire-oprire
motorul poate genera o energie regenerativă semnificativă.
Fără un dispozitiv eficient de absorbție a energiei, această energie se acumulează în magistrala DC al invertorului și provoacă creșterea tensiunii.
Dufew Electric Inverter Rezistență de frânare Dufew oferă o cale de descărcare controlată prin conversia energiei electrice regenerative în căldură.
Beneficiile includ:
- Fluctuație redusă a tensiunii magistralei DC
- Protectie imbunatatita a invertorului
- Performanță de frânare mai stabilă
- Risc redus de oprire neașteptată
Dufew Electric folosește ansambluri de rezistențe ondulate modulare special concepute pentru aplicații de frânare dinamică, oferind performanțe fiabile de absorbție a energiei în condiții de frânare frecvente.
Elementele de rezistență ondulate au o suprafață mare de disipare a căldurii, densitate mare de putere, performanță stabilă de rezistență și adecvare pentru cicluri repetate de frânare.
Dulapul integrează mai multe module de rezistență prin structuri conductoare fiabile și bare colectoare de cupru. Fiecare strat de rezistență este proiectat cu conexiuni electrice independente, spațiu dedicat disipării căldurii, structuri conductoare armate și protecție pentru monitorizarea temperaturii.
Designul modular oferă mai multe avantaje:
Modulele de rezistență multiple distribuie energia de frânare în mod uniform, reducând stresul termic asupra componentelor individuale și menținând performanța de frânare stabilă în timpul funcționării continue.
Capacitatea rezistenței poate fi personalizată în funcție de puterea motorului, frecvența de frânare, caracteristicile sarcinii și cerințele ciclului de funcționare.
Dacă un modul de rezistență necesită inspecție sau înlocuire, tehnicienii pot întreține secțiunea afectată fără a înlocui dulapul complet, reducând timpul și costurile de întreținere.
Gestionarea căldurii este unul dintre cei mai importanți factori în proiectarea rezistenței de frânare. În timpul ciclurilor frecvente de frânare, creșterea excesivă a temperaturii poate cauza variații ale valorii rezistenței, eficiență redusă a frânării, îmbătrânirea componentelor și durata de viață scurtă.
Dufew Electric proiectează soluții de management termic în funcție de condițiile reale de funcționare. Dulapul poate include canale optimizate de flux de aer, spațiu de ventilație independent, structuri de răcire cu evacuare laterală, ventilatoare de răcire forțată și dispozitive de protecție a temperaturii.
Pentru camerele cu invertoare și instalațiile electrice compacte, răcirea laterală cu evacuare ajută la reducerea circulației aerului cald în jurul echipamentului invertor, îmbunătățește gestionarea termică a încăperii electrice și previne acumularea de căldură în apropierea dulapurilor de control.
Soluțiile de răcire pot fi personalizate în funcție de frecvența de frânare, spațiul de instalare, cerințele de funcționare continuă și condițiile de mediu.
Site-uri industriale diferite au limitări diferite de instalare. Dufew Electric acceptă structuri de cabinet personalizate în funcție de cerințele clienților și condițiile de aplicare.
Instalarea podelei este potrivită pentru încăperile electrice, zonele de control industrial, sălile de echipamente și sălile sistemelor de acţionare.
Avantajele sale includ acces facil la întreținere, structură stabilă de instalare și adecvare pentru sisteme mari de putere.
Instalarea montată lateral este potrivită pentru aplicații cu spațiu de instalare limitat, sisteme de echipamente integrate și configurații electrice compacte.
Opțiunile de personalizare includ dimensiunile dulapului, direcția de intrare a cablului, structura de montare și configurația de răcire.
Dufew dulapuri pentru rezistența de frânare sunt proiectate special pentru sistemele de frânare cu convertizor de frecvență, absorbția de energie regenerativă, controlul decelerației motorului și aplicațiile de frânare dinamică.
Sistemul acceptă game de putere de la 20KW la 500KW și tensiune de lucru până la ≤3000V, ceea ce îl face potrivit pentru aplicații cu invertoare de putere medie și mare.
Dulapul adoptă bare colectoare din cupru ranforsate, structuri conductoare din oțel inoxidabil și modele de cablaje interne optimizate pentru a îmbunătăți capacitatea de transport a curentului, a reduce pierderile de conexiune și a menține funcționarea stabilă la sarcină mare.
Dulapul poate integra întrerupătoare de protecție a temperaturii, ventilatoare de răcire, terminale de protecție și structuri personalizate de carcasă pentru a îmbunătăți siguranța și fiabilitatea în timpul funcționării pe termen lung.
Cabinetul cu rezistență de frânare cu invertor electric Dufew este utilizat pe scară largă în sistemele industriale care necesită un control fiabil al energiei regenerative.
| Aplicație | Echipamente | Cerință principală |
|---|---|---|
| Echipamente portuare | Macarale, sisteme de ridicare | Frânare frecventă și absorbție de energie grea |
| Sisteme miniere | Palan pentru mine, echipamente de ridicare | Controlul sarcinii cu inerție mare și funcționare continuă |
| Sisteme de ascensoare | Ascensoare industriale, platforme de ridicare | Cicluri repetate de accelerare și frânare |
| Industria siderurgică | Laminoare, transmisii grele | Frânare regenerativă de înaltă frecvență |
| Utilaje industriale | Sisteme motoare mari | Funcționare stabilă a invertorului |
| Sisteme de testare | Platforme de testare a motoarelor | Absorbție controlată a sarcinii de rezistență |
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Cabinet cu rezistență de frânare invertor |
| Aplicație | Sistem de frânare regenerativă VFD |
| Element Rezistor | Rezistor ondulat |
| Gama de putere | 20KW-500KW |
| Tensiune de lucru | ≤3000V |
| Interval de rezistență | 0,01Ω-1KΩ |
| Precizia rezistenței | ±3% / ±5% / ±10% |
| Grad de protecție | IP20/IP23 |
| Coeficient de temperatură | ≤300 ppm/℃ |
| Grad ignifug | UL94V-2 |
| Standard de referință | GB-5792 |
Exemplu: CRC 100KW 2.7R J
| Cod | Descriere |
|---|---|
| CRC | Cabinet rezistență frânare |
| 100KW | Putere nominală |
| 2,7R | Rezistenta nominala |
| J | Precizia rezistenței (K=±10%, J=±5%, H=±3%) |
Înainte de expediere, Dufew Electric efectuează teste electrice și mecanice pentru a verifica fiabilitatea produsului.
| Element de testare | Condiție de testare | Performanţă |
|---|---|---|
| Rezistenta dielectrica | 2500VAC/50Hz/60S | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | ≥100MΩ |
| Supraîncărcare de scurtă durată | Puterea nominală de 10 ori 5S | Fără daune vizibile |
| Durată lungă de viață la sarcină | Funcționare ciclică | >9000h |
| Test de căldură umedă | 40℃±2 /90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Ciclul temperaturii | Cicluri -55℃,55℃,155℃ | △R≤±(2%R+0,05Ω) |
| Rezistență la căldură | 350℃/2h | Fără daune evidente |
Fiecare aplicație de frânare VFD are condiții de funcționare și cerințe de performanță diferite. Dufew Electric oferă evaluare inginerească și soluții personalizate bazate pe parametrii specifici ai sistemului, condițiile de instalare și mediile de operare.
Configurația rezistenței de frânare este proiectată în funcție de parametrii cheie ai sistemului de acționare, inclusiv tensiunea invertorului, puterea motorului, frecvența de frânare, timpul de frânare și ciclul de funcționare.
Cerințele de instalare sunt luate în considerare cu atenție pentru a asigura un design adecvat al dulapului și o funcționare fiabilă, inclusiv dimensiunile dulapului, cerințele de răcire, mediul interior sau exterior și cerințele de conectare a cablurilor.
Condiții de operare diferite necesită soluții de frânare diferite, cum ar fi frânarea continuă, oprirea de urgență și aplicațiile frecvente de accelerare sau decelerare.
Pe baza acestor parametri, Dufew Electric proiectează configurații adecvate ale rezistenței de frânare și structuri de cabinet pentru a îndeplini cerințele diferitelor aplicații.
Dufew Electric integrează fabricarea elementelor de rezistență, asamblarea dulapului, proiectarea termică, testarea electrică și suportul de inginerie pentru a oferi soluții complete de rezistență de frânare.
Această capacitate de producție integrată ajută la asigurarea unei calități consistente a produsului, de la producția de componente până la livrarea finală.
Procesul de asamblare a rezistenței include producția de elemente de rezistență ondulată, verificarea rezistenței și asamblarea conexiunii electrice pentru a asigura o performanță stabilă.
Integrarea cabinetului include instalarea stratului de rezistență, ansamblul barelor colectoare din cupru, instalarea componentelor de protecție și integrarea sistemului de răcire pentru o funcționare fiabilă.
Fiecare dulap cu rezistență de frânare este inspectat pentru precizia rezistenței, performanța izolației, fiabilitatea conexiunii electrice și calitatea ansamblului mecanic înainte de livrare.
Dufew Electric urmează proceduri structurate de management al calității pentru a asigura performanța constantă a produsului și funcționarea fiabilă.
Documentele de calitate includ:
- Certificarea Sistemului de Management al Calitatii ISO9001
- Certificare CE
- Rapoarte de testare a produselor
- Înregistrările de inspecție în fabrică
Documentele tehnice și rapoartele de inspecție pot fi furnizate în funcție de cerințele specifice ale proiectului.
Dufew Electric oferă pregătire profesională pentru transportul echipamentelor electrice industriale, asigurându-se că fiecare dulap cu rezistență de frânare este protejat corespunzător în timpul transportului și gata de instalare după livrare.
Procesul de ambalare include ambalaje din lemn standard pentru export, protecție împotriva umezelii, structuri de fixare interioară și etichete de identificare a produselor pentru a îmbunătăți siguranța transportului.
Înainte de expediere, inginerii confirmă detalii importante, cum ar fi dimensiunile dulapului, greutatea produsului, cerințele de ridicare și informațiile de instalare, pentru a asigura o instalare și punerea în funcțiune fără probleme la locul clientului.
În timpul decelerarii motorului, energia regenerativă crește tensiunea magistralei DC a invertorului. Carcasa rezistenței de frânare absoarbe și transformă această energie în exces în căldură, ajutând la prevenirea defecțiunilor de supratensiune a invertorului și la menținerea funcționării stabile a sistemului.
Selecția depinde de mai mulți factori, inclusiv tensiunea invertorului, puterea motorului, frecvența de frânare, inerția sarcinii, timpul de frânare, valoarea rezistenței și ciclul de funcționare. Acești parametri determină configurația adecvată a rezistenței și designul termic.
Da. Dufew Electric proiectează dulapuri cu rezistență de frânare în funcție de parametrii electrici și cerințele aplicației, mai degrabă decât de mărci specifice de invertoare, permițând compatibilitatea cu diferite sisteme VFD.
Da. Structura modulară a rezistenței ondulate și designul optimizat de management termic sunt dezvoltate pentru cicluri repetate de accelerare și frânare, făcându-le potrivite pentru aplicații industriale solicitante.
Da. Dufew Electric oferă soluții personalizate în funcție de diferite cerințe ale sistemului, inclusiv puterea nominală, valoarea rezistenței, nivelul de tensiune, dimensiunile dulapului, designul de răcire și structura de instalare.
Pentru a oferi o soluție adecvată, clienții ar trebui să furnizeze detalii despre aplicație, cum ar fi tensiunea invertorului, puterea motorului, frecvența de frânare, ciclul de funcționare, mediul de instalare și valoarea rezistenței necesare.
Da. Dufew Electric oferă evaluare inginerească, documente tehnice, rapoarte de testare și soluții personalizate de rezistență de frânare pentru a sprijini diferite proiecte industriale.
Diferite sisteme VFD necesită configurații diferite ale rezistenței de frânare. Dufew Electric oferă soluții personalizate de dulap de rezistență de frânare cu invertor, bazate pe parametrii invertorului, caracteristicile motorului, cerințele de frânare, condițiile de instalare și nevoile de management termic.
Cu capacitate profesională de fabricare a rezistențelor, asistență tehnică și proceduri complete de testare, Dufew Electric ajută clienții industriali să dezvolte sisteme de frânare regenerativă fiabile, cu performanțe stabile.
Contactați Dufew Electric cu cerințele privind invertorul și aplicația dvs. pentru a primi o soluție adecvată pentru dulapul cu rezistență de frânare.
