Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

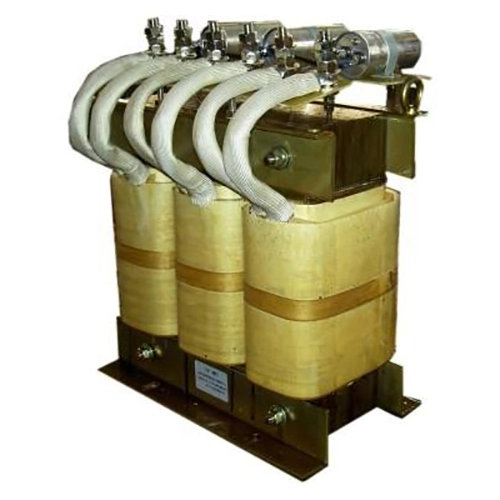

Filtrul electric de undă sinusoidală Dufew este instalat pe partea de ieșire a sistemelor VFD pentru a îmbunătăți calitatea formei de undă pe partea motorului și pentru a oferi protecție fiabilă a motorului în aplicațiile industriale. În timpul operațiunii de comutare VFD, impulsurile de tensiune PWM de înaltă frecvență sunt generate și transmise prin cablurile motorului, în special în instalațiile pe distanțe lungi, care pot provoca tensiune reflectată, creșterea tensiunii dv/dt, interferențe electromagnetice și pierderi suplimentare ale motorului.
Filtrul cu undă sinusoidală VFD adoptă o structură de filtrare LC trece-jos, compusă din reactoare și condensatoare. Rețeaua de filtrare atenuează componentele cu frecvență purtătoare și armonicile de înaltă frecvență de la semnalele de ieșire PWM, permițând în același timp trecerea eficientă a tensiunii de frecvență fundamentală, transformând forma de undă de ieșire într-o formă de undă aproape sinusoidală mai netedă.
Procesul de filtrare ajută la:
- Reduceți componentele PWM de înaltă frecvență
- Îmbunătățiți forma de undă a tensiunii la borna motorului
- Scăderea tensiunii dv/dt asupra izolației motorului
- Reduce interferența electromagnetică (EMI)
- Îmbunătățiți stabilitatea de funcționare a motorului și fiabilitatea serviciului
Produsul folosește miezuri din oțel siliciu laminat la rece cu pierderi reduse, materiale de izolație Clasa F, tehnologie de impregnare în vid și structuri termice optimizate pentru a menține performanța stabilă în timpul funcționării industriale continue, oferind o soluție eficientă pentru sistemele cu motoare cu cablu lung, echipamente de automatizare și aplicații VFD de înaltă performanță.
Spre deosebire de un reactor de ieșire standard care crește în principal impedanța circuitului, structura de filtrare LC oferă o atenuare mai mare a componentelor de comutare de înaltă frecvență, rezultând o formă de undă a tensiunii motorului mai netedă, cu distorsiuni de înaltă frecvență mai reduse și stres electric redus pe înfășurările motorului.
Impulsurile PWM dv/dt mari pot crește stresul de izolație, în special atunci când sunt instalate cabluri lungi între VFD și motor. Filtrul ajută la limitarea vârfurilor de tensiune și a efectelor undei reflectate, reducând stresul asupra izolației înfășurării motorului și susținând funcționarea motorului pe termen lung.
Cablurile lungi ale motorului introduc capacitate distribuită care poate crește curentul de încărcare și tensiunea reflectată. Dufew ajustează parametrii electrici în funcție de cerințele sistemului pentru aplicații precum sistemele de pompe de la distanță, echipamentele pentru motoare în aer liber, mașinile subterane și liniile de producție mari.
Prin atenuarea interferențelor de înaltă frecvență și a distorsiunii formei de undă de ieșire, filtrul poate ajuta la reducerea zgomotului electromagnetic al motorului, creșterea suplimentară a temperaturii, pierderile legate de armonici și vibrațiile mecanice asociate cu formele de undă instabile de ieșire ale invertorului.
Reactorul și condensatorul sunt potrivite în funcție de caracteristicile de ieșire PWM ale VFD. Structura LC rezultată atenuează componentele frecvenței purtătoare, menținând în același timp transmisia frecvenței fundamentale și îmbunătățind forma de undă a tensiunii din partea motorului.
Sistemul magnetic poate folosi miezuri de oțel silicon laminate la rece, o structură optimizată a spațiului de aer și materiale magnetice cu pierderi reduse pentru a menține caracteristicile stabile de inductanță și pentru a controla pierderile magnetice în timpul funcționării continue.
Sistemul de izolație poate include izolație de clasă F la temperatură înaltă, impregnare în vid și materiale izolatoare ignifuge. Aceste măsuri susțin rigiditatea dielectrică, stabilitatea mecanică și funcționarea fiabilă în condiții industriale continue.
Exemplu: SWF-4 3 2-1200
| Cod | Descriere |
|---|---|
| SWF | Seria de filtre cu undă sinusoidală electrică Dufew |
| 4 | Nivel de tensiune (2=220V, 4=380V, 6=690V) |
| 3 | Numărul fazei (3=trifazat, 1=monofazat) |
| 2 | Poziția de instalare (partea de ieșire VFD) |
| 1200 | Curent nominal (1200A) |
| Parametru | Caietul de sarcini |
|---|---|
| Tensiune nominală | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frecvența de operare | 50Hz / 60Hz / Personalizat |
| Frecvența purtătoarei | 2kHz-8kHz |
| Distorsiunea armonică a tensiunii | ≤5% |
| Curent nominal | 5A-1200A |
| Lungimea maximă a cablului | Până la 3000 m (în funcție de aplicație) |
| Capacitate de supraîncărcare | 1,5× curent nominal pentru 1 minut |
| Creșterea temperaturii | ≤80K |
| Nivel de zgomot | ≤65dB |
| Rezistenta dielectrica | 3000VAC / 10S |
| Rezistenta de izolare | ≥100MΩ |
| Grad de protecție | IP00 / IP20 |
| Clasa de izolare | Clasa F (155℃) |
| Standard | GB/T15287/8 |
Soluțiile Dufew Sine Wave Filter sunt potrivite pentru sistemele VFD care necesită performanțe îmbunătățite ale formei de undă de ieșire și protecție a motorului.
| Aplicație | Cerință principală |
|---|---|
| Sisteme motoare pe distanțe lungi | Reduceți stresul de tensiune legat de cablu |
| Sisteme de pompe și ventilatoare | Îmbunătățiți stabilitatea funcționării motorului |
| Echipamente CNC | Sprijină performanța de prelucrare de precizie |
| Linii de automatizare industrială | Reduceți interferențele electrice |
| Lifturi | Îmbunătățiți fiabilitatea unității |
| Macarale si echipamente de ridicat | Sprijină accelerarea și frânarea frecventă |
| Instalatii motoare exterioare | Activați funcționarea echipamentului de la distanță |
Dufew Electric produce componente electronice de putere industriale, inclusiv filtre, reactoare, rezistențe de frânare, transformatoare și soluții electrice personalizate. Pentru produsele de filtrare a formei de undă, producția se realizează prin procese controlate de la pregătirea și înfășurarea componentelor magnetice până la tratarea izolației, impregnare, testare electrică și inspecție finală.
Procesele de fabricație includ:
- Procesarea miezului magnetic
- Înfășurare de precizie
- Tratament de izolare
- impregnare în vid
- Testarea performantelor electrice
Inspecția calității acoperă parametrii electrici și mecanici cheie, cu verificări care includ:
- Testarea rezistentei izolatiei
- Testarea rezistenței dielectrice
- Verificarea parametrilor electrici
- Testare de creștere a temperaturii
- Inspecție finală a aspectului
Dufew Electric acceptă, de asemenea, producția OEM, parametrii electrici personalizați, suportul pentru aplicații de inginerie și furnizarea bazată pe proiecte. Desenele produsului, rapoartele de testare și documentele de certificare pot fi furnizate în funcție de cerințele clientului și ale proiectului.
Dufew oferă soluții de ambalare standard pentru export pentru produse electrice industriale.
Ambalajul include:
- Protectie rezistenta la umiditate
- Fixare rezistenta la socuri
- Carcase din lemn ranforsat pentru modele grele
- Etichete de identificare a produsului
- Documente tehnice
Fiecare unitate este inspectată înainte de expediere pentru a se asigura că specificațiile produsului îndeplinesc cerințele clienților.
| Comparaţie | Filtru sinusoid | Reactor de ieșire |
|---|---|---|
| Principiul de filtrare | Filtrare trece-jos LC pentru a reduce componentele PWM | Mărește impedanța pentru a limita schimbarea curentului |
| Funcția principală | Îmbunătățește calitatea formei de undă și suprimă stresul de înaltă frecvență | Reduce rata de creștere a tensiunii și fluctuația curentului |
| Forma de undă de ieșire | Tensiune de ieșire aproape sinusoidală | Forma de undă PWM rămâne |
| Aplicație prin cablu | Potrivit pentru sisteme de cabluri de motor mai lungi | Folosit în principal pentru distanțe moderate de cablu |
| Protecția motorului | Oferă o protecție mai puternică împotriva stresului de înaltă frecvență | Oferă protecție de bază a motorului |
Un filtru cu undă sinusoidală folosește o structură de filtrare LC pentru a reduce componentele de comutare PWM și pentru a îmbunătăți calitatea formei de undă pe partea motorului. Un reactor de ieșire crește în principal impedanța pentru a limita schimbările de curent și pentru a reduce rata de creștere a tensiunii, dar nu modifică semnificativ forma de undă de ieșire.
Este recomandat pentru aplicații cu cabluri lungi de motor, motoare sensibile, cerințe EMC stricte sau sisteme în care tensiunea de tensiune PWM poate afecta fiabilitatea motorului.
Da. Parametrii de filtrare pot fi personalizați în funcție de lungimea cablului, puterea motorului, caracteristicile VFD și condițiile de funcționare.
Da. Dufew acceptă proiecte personalizate bazate pe tensiunea nominală, capacitatea curentului, frecvența purtătorului, cerințele de instalare și condițiile specifice de aplicare.
