Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

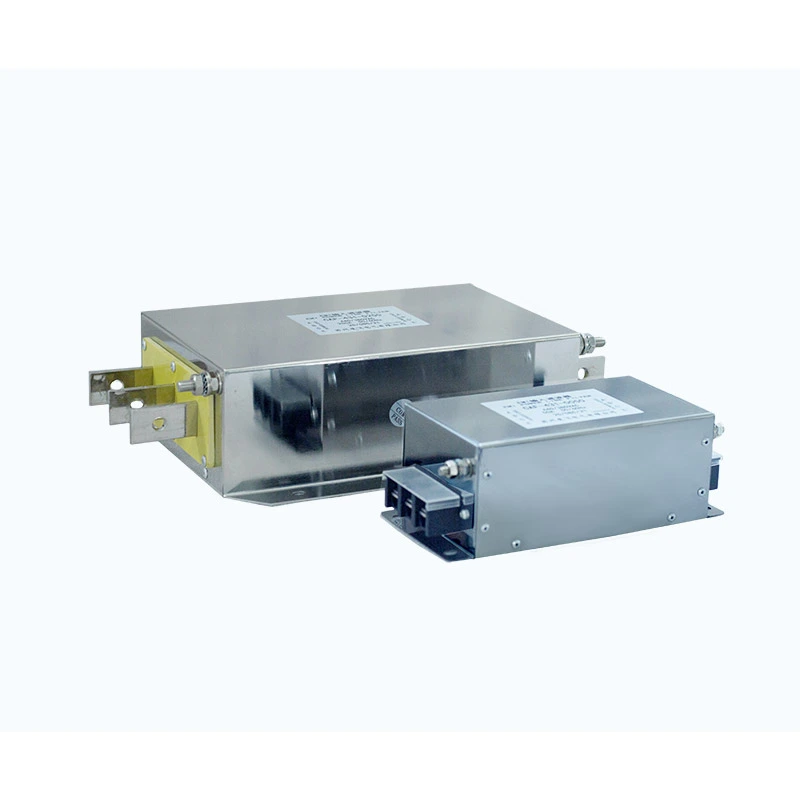

Filtrul de armonici electrice Dufew este proiectat pentru sistemele VFD și alte sarcini neliniare care generează curenți armonici în timpul funcționării. Instalat pe partea de intrare a sistemului de acționare, folosește un circuit LC reglat cu reactoare de filtru, condensatoare de putere și rezistențe de amortizare neinductivă pentru a reduce armonicile de ordin scăzut selectate și pentru a îmbunătăți calitatea puterii. Armonicele țintă tipice includ ordinele 5, 7, 11 și 13, cu configurația finală determinată de tensiunea sistemului, caracteristicile de sarcină, spectrul de armonici și performanța de filtrare necesară.
Parametrii tipici de performanță includ THDi <10% la sarcină maximă, THDv <5%, factor de putere peste 0,98, creșterea temperaturii ≤80K, nivelul de zgomot ≤65dB și rezistența dielectrică până la 3000VAC, în funcție de modelul și condițiile de funcționare selectate.
VFD-urile, convertoarele, redresoarele și alte sarcini neliniare pot genera curenți armonici în timpul conversiei AC-DC și operațiunii de comutare. Când nivelurile armonice devin excesive, acestea pot crește pierderile de transformator și cablu, pot provoca încălzire suplimentară, pot reduce factorul de putere și pot afecta stabilitatea echipamentelor electrice sensibile.
Pentru rețelele de energie industrială cu sarcini neliniare multiple, controlul armonic adecvat ajută la menținerea unor condiții electrice stabile și la reducerea impactului curenților armonici asupra sistemului de distribuție.
Parametrii reactorului și condensatorului sunt potriviți în funcție de sistem și de caracteristicile armonice pentru a crea o cale de impedanță scăzută la frecvențele armonice selectate. Acest lucru permite curenților armonici să fie deviați prin filtru, menținând în același timp funcționarea normală a frecvenței fundamentale.
Rezistoarele de amortizare neinductoare sunt încorporate în circuitul de filtrare pentru a controla rezonanța dintre filtru, impedanța rețelei și sarcinile neliniare. Acest lucru ajută la limitarea amplificarii armonice și la reducerea tensiunii excesive a curentului asupra componentelor de filtrare în timpul funcționării continue.
Performanța stabilă de filtrare depinde de coordonarea corectă a inductanței reactorului, a capacității condensatorului, a rezistenței de amortizare și a disipării căldurii. Dufew ajustează acești parametri în funcție de puterea electrică și de condițiile de funcționare pentru a menține performanța fiabilă la sarcini industriale continue.
Selectarea filtrului ar trebui să se bazeze pe caracteristicile electrice reale ale instalației, mai degrabă decât pe puterea nominală. Dufew evaluează condițiile sistemului, cum ar fi tensiunea, curentul, capacitatea VFD, spectrul armonic, THDi necesar și mediul de instalare atunci când dezvoltă o configurație adecvată.
Asistența de inginerie poate acoperi analiza armonică, calculul parametrilor filtrului, configurația electrică, structura mecanică și ghidarea aplicației. Clienții pot furniza date de măsurare a armonicilor, diagrame cu o singură linie, specificații ale echipamentelor sau condiții de funcționare pentru evaluarea tehnică.
Circuitul de filtrare reglat reduce curenții armonici caracteristici generați de VFD și alte sarcini neliniare, ajutând la reducerea distorsiunii formei de undă a curentului și la reducerea circulației armonice prin transformatoare, cabluri și alte echipamente de distribuție.
Prin abordarea efectelor curentului armonic și a puterii reactive, filtrul poate ajuta la îmbunătățirea factorului de putere, la reducerea cererii de putere reactivă și la reducerea pierderilor în sistemul de distribuție electrică.
Reducerea distorsiunii armonice poate îmbunătăți condițiile de funcționare ale transformatoarelor, echipamentelor de distribuție, sistemelor de automatizare industrială și altor sarcini electrice, în special în instalațiile cu o proporție mare de echipamente neliniare.
| Factorul de selecție | Considerare |
|---|---|
| Tensiunea sistemului | 220V / 380V / 690V / 1140V |
| Tip de încărcare | VFD, convertoare, sarcini industriale neliniare |
| Curent nominal | Pe baza capacității echipamentului conectat |
| Condiție armonică | Măsurarea THDi sau analiza sistemului |
| Țintă de performanță | Nivel de reducere armonică necesar |
| Stare de instalare | Spațiul dulapului și cerințele de mediu |
Dufew poate recomanda configurații adecvate de filtru în funcție de cerințele reale ale aplicației.
Soluțiile de filtru armonic Dufew sunt potrivite pentru sistemele de alimentare industriale în care distorsiunea armonică afectează performanța echipamentului.
| Aplicație | Cerință principală |
|---|---|
| sisteme VFD | Reduceți distorsiunea armonică a curentului |
| Sisteme de antrenare multiple | Îmbunătățiți stabilitatea rețelei de alimentare |
| Automatizare industrială | Mențineți funcționarea electrică fiabilă |
| Lifturi | Reduceți impactul armonic în timpul accelerărilor frecvente |
| Macarale si echipamente de ridicat | Sprijină funcționarea cu sarcină dinamică |
| Sisteme UPS | Îmbunătățiți calitatea energiei |
| Sisteme de încărcare a bateriilor | Reduceți influența armonică |
| Echipament de încălzire prin inducție | Îmbunătățiți compatibilitatea electrică |
| Sisteme de energie regenerabilă | Sprijină o conexiune stabilă la rețea |
Exemplu: HFL-4 3 1-0490
| Cod | Descriere |
|---|---|
| HFL | Seria de filtre armonice electrice Dufew |
| 4 | Nivel de tensiune (2=220V, 4=380V, 6=690V) |
| 3 | Numărul fazei (3=trifazat, 1=monofazat) |
| 1 | Configurarea filtrului |
| 0490 | Curent nominal (0490=490A) |
| Parametru | Caietul de sarcini |
|---|---|
| Tensiune nominală | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frecvenţă | 50Hz / 60Hz |
| Frecvența purtătoarei | 2 kHz - 6 kHz |
| Curent nominal | 5A - 1200A |
| Performanța de filtrare | THDi <10%, THDv <5% |
| Factorul de putere | PF >0,98 la sarcină maximă |
| Capacitate de supraîncărcare | 120% curent nominal pentru 30 de minute |
| Creșterea temperaturii | ≤80K |
| Nivel de zgomot | ≤65dB |
| Rezistenta dielectrica | 3000VAC / 50Hz / 10S |
| Rezistenta de izolare | ≥100MΩ |
| Grad de protecție | IP00 / IP22 |
| Clasa de izolare | Clasa F (155℃) |
| Standarde | IEC61000 / GB/T14549-1993 |
Dufew Electric este specializată în componente electronice de putere industriale, inclusiv filtre armonice, reactoare, rezistențe de frânare, transformatoare și soluții electrice personalizate.
Pentru produsele de filtrare a armonicilor, Dufew se concentrează pe:
- Fabricarea reactoarelor și potrivirea parametrilor
- Selecția și integrarea condensatorului
- Verificarea caracteristicilor de rezonanţă
- Testarea sigurantei electrice
- Validarea performanței
Fiecare produs este supus unei inspecții care includ:
| Articol de inspecție | Scop |
|---|---|
| Testarea rezistenței izolației | Verificați fiabilitatea izolației |
| Testarea rezistenței dielectrice | Confirmați siguranța electrică |
| Testarea parametrilor electrici | Asigurați performanța de proiectare |
| Testare de creștere a temperaturii | Verificați capacitatea termică |
| Inspecție finală | Confirmați calitatea producției |
Dufew acceptă:
- Producție OEM
- Soluții armonice personalizate
- Cooperare inginerească
- Suport tehnic bazat pe proiecte
Documentația disponibilă include certificarea ISO de management al calității, certificarea CE și rapoartele de testare a produselor.
Dufew oferă soluții de ambalare standard pentru export pentru produse electrice industriale.
Ambalajul include:
- Protectie la umezeala
- Fixare rezistenta la socuri
- Carcase din lemn ranforsat pentru modele grele
- Etichete de identificare a produsului
- Documente tehnice cu expediere
Fiecare unitate este inspectată înainte de livrare pentru a asigura conformitatea cu specificațiile clientului.
| Comparaţie | Filtru de armonici | Filtru de intrare EMI |
|---|---|---|
| Funcția principală | Reduceți distorsiunea armonică și îmbunătățiți calitatea energiei | Suprima interferențele electromagnetice |
| Ţintă | Armonice a 5-a / 7-a / 11-a / 13-a | Zgomot condus și radiat de înaltă frecvență |
| Proiectarea circuitelor | Circuit LC reglat cu rezistor de amortizare | Rețea de filtrare EMI |
| Aplicație | Sisteme VFD și sarcini neliniare | Echipamente electronice sensibile la EMC |
| Beneficiul principal | THDi mai scăzut și stabilitate îmbunătățită a rețelei | Zgomot electric redus |
Un circuit de filtrare tipic folosește reactoare, condensatoare și rezistențe de amortizare. Aceste componente lucrează împreună pentru a crea o cale reglată pentru frecvențele armonice selectate și pentru a ajuta la îmbunătățirea calității generale a puterii.
Selectarea depinde de tensiunea sistemului, curentul nominal, capacitatea VFD, caracteristicile armonice, cerințele THDi și condițiile de instalare. Dufew oferă recomandări bazate pe aplicațiile specifice și cerințele de operare.
Da. Dufew poate evalua rezultatele măsurătorii armonice împreună cu parametrii sistemului și performanța necesară de filtrare pentru a determina o configurație adecvată pentru aplicație.
Primul este folosit în principal pentru a reduce curenții armonici de ordin scăzut generați de sarcini neliniare, în timp ce un filtru EMI se adresează în primul rând interferențelor de înaltă frecvență cauzate de dispozitivele de comutare.
Dufew Electric oferă soluții personalizate pentru sisteme VFD, echipamente de automatizare industrială și aplicații de conversie a puterii. Cu experiență în inginerie, procese de fabricație controlate și proceduri de inspecție a calității, Dufew acceptă selecția filtrelor, potrivirea parametrilor și configurațiile specifice aplicației bazate pe cerințele reale ale sistemului.
Contactați Dufew Electric pentru specificațiile produsului, evaluarea tehnică și suportul personalizat pentru proiect.
