Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

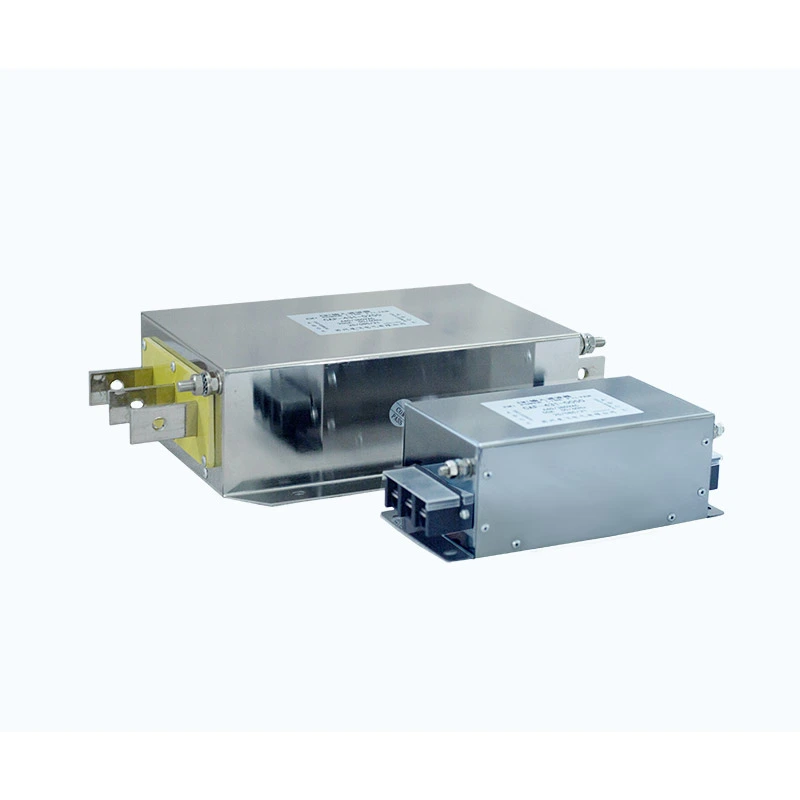

Filtrul de ieșire este instalat între bornele de ieșire VFD și bornele de intrare ale motorului pentru a îmbunătăți calitatea semnalelor electrice transmise motorului.
Prin combinarea circuitelor de filtrare în mai multe etape cu componente magnetice optimizate, atenuează interferența de comutare de înaltă frecvență generată de funcționarea invertorului PWM și reduce stresul electric la bornele motorului.
Designul ajută la minimizarea:
- Componente armonice de înaltă frecvență
- Impulsuri de vârf de tensiune cauzate de comutare rapidă
- solicitarea dv/dt asupra izolației motorului
- Interferențe electromagnetice prin cablurile motorului
Sistemul de izolare asigură:
- Linie la linie: 1500VDC / 60S
- Linie la pământ: 2500VDC / 60S
Cu rezistență de izolație de peste 100 MΩ, capacitate de suprasarcină de 1,4 ori curentul nominal timp de 1 minut și suport pentru distanțe ale cablurilor motorului de până la 400 m cu cabluri ecranate, soluțiile Dufew sunt potrivite pentru sistemele de antrenare industriale solicitante.
| Parametru | Caietul de sarcini |
|---|---|
| Tensiune nominală | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frecvența de operare | 50 Hz / 60 Hz / Până la 500 Hz |
| Curent nominal | 5A - 1600A |
| Rezistenta dielectrica | Linie la linie: 1500VDC (60S); Linie la pământ: 2500VDC (60S) |
| Rezistenta de izolare | ≥100MΩ (1000VDC) |
| Capacitate de supraîncărcare | 1,4 ori curentul nominal timp de 1 minut (interval ≥15 minute) |
| Lungimea maximă a cablului | Cablu ecranat: 400m; Cablu neecranat: 300m |
| Grad de protecție | IP00 / IP20 |
| Clasa de izolare | T40 / Clasa F (155℃) |
| Grad ignifug | UL94V-2 |
| Standard de produs | GB/T15287/8 |
CAF-4 3 2-0600
| Cod | Descriere |
|---|---|
| CAF | Seria de filtre electrice Dufew |
| 4 | Nivel de tensiune (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Numărul fazei (3 = trifazat, 1 = monofazat) |
| 2 | Tip filtru (1 = filtru de intrare, 2 = filtru de ieșire) |
| 0600 | Curent nominal (0600 = 600A) |
Cablurile lungi ale motorului pot introduce o capacitate distribuită, care poate crește curentul de încărcare și interferența de înaltă frecvență. Designul optimizat al circuitului magnetic ajută la reducerea impactului capacității cablului, la îmbunătățirea stabilității formei de undă de ieșire și la reducerea radiațiilor de înaltă frecvență, făcând filtrul potrivit pentru instalațiile de motoare la distanță. Suportă cabluri ecranate până la 400 m și cabluri neecranate până la 300 m.
Operația de comutare PWM poate genera o creștere rapidă a tensiunii și stres de înaltă frecvență pe înfășurările motorului. Filtrul de ieșire ajută la reducerea impactului dv/dt și a tensiunii la vârful de tensiune, limitând îmbătrânirea izolației cauzată de impulsurile de comutare și îmbunătățind fiabilitatea generală a serviciului motorului.
Structura de filtrare în mai multe etape ajută la suprimarea zgomotului de comutare de înaltă frecvență, precum și a interferențelor în mod comun și în mod diferențial. Acest lucru poate îmbunătăți performanța EMC și poate reduce interferența în sistemele echipate cu echipamente sensibile de control și monitorizare.
Designul de filtrare vizează în primul rând componentele de înaltă frecvență, menținând în același timp energia de frecvență fundamentală necesară pentru funcționarea normală a motorului. Acest lucru ajută la menținerea stabilă a cuplului motorului, la minimizarea pierderilor suplimentare și la sprijinirea unei funcționări continue fiabile.
Designul compact acceptă atât instalarea verticală, cât și orizontală și poate găzdui diferite modele de dulap. Evaluări personalizate de tensiune și curent sunt, de asemenea, disponibile pentru a îndeplini aplicațiile industriale specifice și cerințele proiectului OEM.
Filtrul de ieșire Dufew este potrivit pentru aplicațiile în care lungimea cablului motorului depășește 50 de metri, precum și echipamente de prelucrare servo de înaltă precizie, sisteme de antrenare sincronă cu mai multe motoare și linii de producție echipate cu echipamente sensibile de inspecție. De asemenea, este potrivit pentru macarale și echipamente de turnare prin injecție care necesită accelerare și frânare frecvente.
Aplicațiile tipice includ automatizări industriale, mașini CNC, ascensoare, echipamente portuare, mașini textile, mașini de turnat prin injecție și sisteme de testare.
| Dimensiunea de comparație | Filtrul de ieșire profesional Dufew | Soluție standard de filtrare a ieșirii |
|---|---|---|
| Structura de filtrare | Design de filtrare în mai multe etape pentru interferența de comutare PWM | Structură simplă de filtrare cu atenuare limitată a frecvenței |
| Aplicația principală | Suprimarea armonicilor din partea motorului și reducerea tensiunilor dv/dt | Îmbunătățirea formei de undă de ieșire de bază |
| Capacitate de cablu lung | Suportă aplicații de cablu pentru motor pe distanțe lungi de până la 400 m cablu ecranat | Performanța poate scădea cu distanța extinsă a cablului |
| Protecția motorului | Ajută la reducerea stresului de izolație cauzat de impulsurile de tensiune de comutare | Protecție limitată împotriva stresului de înaltă frecvență |
| Integrarea sistemului | Potrivit pentru sisteme de acționare de precizie și industriale | Folosit în principal pentru aplicații generale |
Dufew Electric este specializată în componente electronice de putere industriale, inclusiv filtre, reactoare, rezistențe de frânare și soluții electrice personalizate.
Cu experiență în inginerie în componente magnetice și aplicații ale sistemelor de acționare, Dufew oferă soluții personalizate pentru diferite niveluri de tensiune, intervale de curent și cerințe de instalare.
Capacitățile de producție ale Dufew acoperă procesarea componentelor magnetice, înfășurarea de precizie, tratarea izolației, verificarea parametrilor electrici și testarea performanței, asigurând o calitate constantă a producției și o performanță fiabilă a produsului.
Controlul calității include rezistența izolației, rezistența dielectrică, creșterea temperaturii, performanța electrică și inspecțiile aspectului. Fiecare etapă este proiectată pentru a verifica siguranța electrică, stabilitatea de funcționare și calitatea generală a produselor finite.
Dufew acceptă producția OEM, design-uri personalizate, documentație tehnică și suport de inginerie a aplicațiilor pentru a îndeplini diferite cerințe industriale. Documentația de calitate include certificarea ISO de management al calității, certificarea CE și rapoartele de testare a produselor.
Dufew aplică ambalaje standard pentru export pentru a asigura transportul în siguranță al componentelor electrice industriale.
Soluțiile de ambalare includ:
- Protectie rezistenta la umiditate
- Fixare rezistenta la socuri
- Carcase din lemn ranforsat pentru modele mari
- Etichete de identificare a produsului
- Documente tehnice
Fiecare produs este inspectat înainte de expediere pentru a asigura conformitatea cu cerințele clienților.
Un filtru de ieșire vizează în principal componentele de comutare de înaltă frecvență, interferența PWM și zgomotul electromagnetic din partea motorului. Un reactor de ieșire reduce în principal rata de creștere a tensiunii, limitează impactul curentului și îmbunătățește condițiile formei de undă de ieșire.
Pentru aplicații solicitante, soluția potrivită depinde de lungimea cablului, tipul de motor și cerințele EMC.
Da. Prin reducerea componentelor de înaltă frecvență generate de comutarea invertorului, poate ajuta la reducerea vibrațiilor electromagnetice și la îmbunătățirea condițiilor de funcționare a motorului.
Cablurile lungi măresc capacitatea distribuită și pot amplifica interferențele de înaltă frecvență. Filtrarea adecvată ajută la reducerea stresului electric legat de cablu și îmbunătățește stabilitatea sistemului.
Da. Dufew oferă soluții personalizate, inclusiv tensiune nominală, capacitate de curent, caracteristici de filtrare, dimensiuni și structura de instalare în funcție de cerințele clientului.
