Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

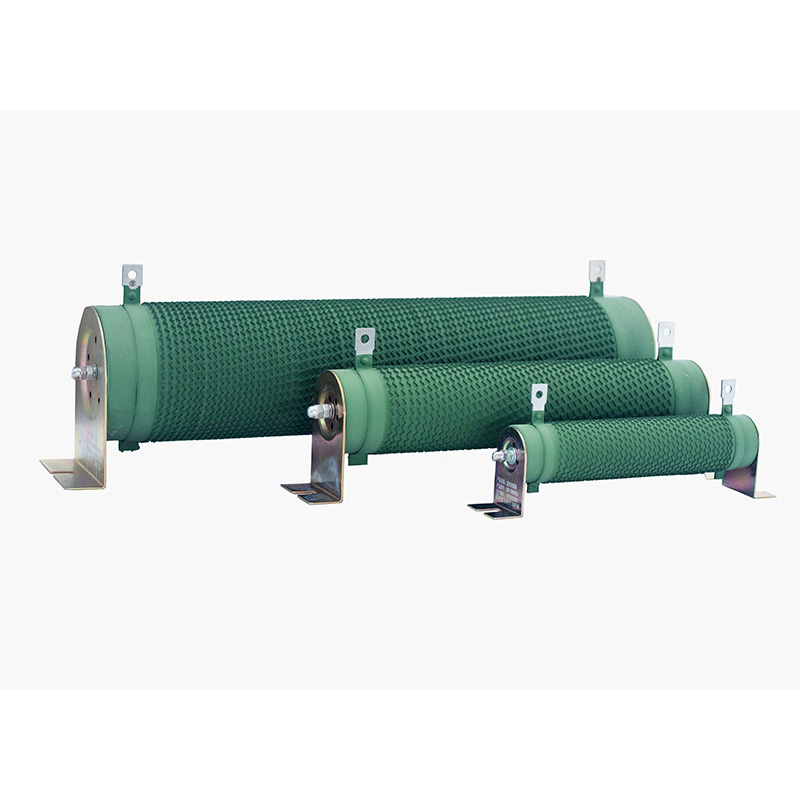

Rezistoarele ondulate din seria DUFEW CRR sunt proiectate pentru aplicații industriale solicitante, inclusiv sistemele de frânare VFD, testarea sarcinii electronice de putere, frânarea dinamică și protecția circuitelor. Cu o capacitate mare de putere, o disipare excelentă a căldurii și o durată lungă de viață, oferă performanțe stabile și fiabile în medii de operare dificile.
Elementul rezistiv este fabricat din panglică de nichel-crom (Ni-Cr) sau aliaj constantan de înaltă calitate, înfășurată cu precizie într-un profil ondulat de echipamente automate și montată pe margine pe un miez ceramic gol de înaltă frecvență. Este fixat în siguranță cu cleme din oțel inoxidabil pentru a îmbunătăți rezistența la vibrații și stabilitatea mecanică, în timp ce terminalele rezistente din oțel inoxidabil oferă o rezistență excelentă la coroziune și conexiuni electrice fiabile.
Pentru o durabilitate sporită, suprafața rezistorului este acoperită cu un strat izolator ignifug UL94V-2 ecologic, care este fără fum, non-toxic, rezistent la oxidare și foarte rezistent la umiditate și îmbătrânire. Fabricate în conformitate cu standardele GB-5792, produsele acceptă atât instalarea orizontală, cât și verticală, permițând integrarea flexibilă în dulapuri electrice de comandă sau ansambluri de rezistențe independente.
| Cod model | Sens | Descriere |
| CRR | Serie | Rezistor ondulat |
| 2500W | Putere nominală | 2500W |
| 54,4R | Rezistenta nominala | 54,4Ω |
| J | Toleranță la rezistență | J = ±5% (Opțional: K = ±10%, H = ±3%) |
| Parametru | Caietul de sarcini |
| Gama de putere | 50W–10KW |
| Tensiune de operare | ≤1200V |
| Interval de rezistență | 0,01Ω–1KΩ |
| Toleranță la rezistență | ±3% / ±5% / ±10% |
| Evaluare de protecție | IP00 |
| Coeficient de temperatură (TCR) | ≤300 ppm/°C |
| Evaluare ignifugă | UL 94V-2 |
| Standard de conformitate | GB/T 5792 |
1: Miez izolator: Utilizează un tub ceramic tubular de înaltă frecvență care oferă o rezistență excelentă la temperatură înaltă, rigiditate structurală și rezistență la șocuri, asigurând stabilitatea elementului rezistor în condiții de funcționare la temperatură înaltă.
2: Element de rezistență: Utilizează panglică de nichel-crom sau aliaj de constantan de înaltă calitate, caracterizată printr-un coeficient de temperatură scăzut și capacitate mare de suprasarcină. Designul cu margini ondulate maximizează suprafața de disipare a căldurii minimizând în același timp inductanța.
3: Montare și terminale: Clemele din oțel inoxidabil fixează panglica de rezistență pentru a preveni deplasarea sau slăbirea; Terminalele sunt fabricate din oțel inoxidabil cu construcție îngroșată și tratare a suprafeței, asigurând rezistența la coroziune, prevenirea ruginii și ușurința de conectare.
4: Acoperire de suprafață: Dispune de o acoperire izolatoare ecologică verde cu aderență puternică și un rating UL94V-2 ignifug. Este rezistent la coroziune, fără fum, non-toxic și inodor, protejând eficient panglica de rezistență de oxidare și prelungind durata de viață.
5: Structura generală: Puterea nominală variază de la 50W la 10KW, cu valori de rezistență de la 0,01Ω la 1KΩ și tensiuni de funcționare de până la 1200V; structura panglică ondulată cu marginea înfăşurată combină inductanţa scăzută cu precizia ridicată.
●Structură ondulată de margine, oferind o zonă mare de disipare a căldurii și o stabilitate termică excelentă
●Miez ceramic tubular de inalta frecventa; rezistent la temperaturi ridicate, robust și rezistent la șocuri
●Fir de rezistență din aliaj de înaltă calitate; coeficient de temperatură scăzut (≤300 ppm/°C) și precizie ridicată
●Capacitate puternică de suprasarcină pe termen scurt; rezistă la puterea nominală de 10 ori timp de 5 secunde fără daune vizibile
●Termine din otel inoxidabil; conexiuni rezistente la coroziune, rezistente la rugină și fiabile
●Acoperire ecologică; ignifug și rezistent la coroziune; fără fum, non-toxic și inodor
●Validare riguroasă a performanței; pe deplin conformă cu standardele pentru tensiune de rezistență, căldură umedă și șoc termic
● Conform standardelor GB-5792; calitate de incredere
Rezistoare de frânare pentru variatoare de frecvență (VFD); Rezistoare de protecție pentru servomotor; sarcini rezistive pentru testarea electronicii de putere; Rezistoare de prelevare pentru circuite de alimentare cu energie; Rezistoare de limitare a curentului pentru acţionarea motoarelor; rezistențe de pornire; rezistențe de protecție a circuitelor. Folosit pe scară largă în echipamente din industrii precum ascensoare, mașini portuare, laminoare, macarale, troliuri, mașini de turnat prin injecție, mașini de trefilare, centrifuge, mașini textile, echipamente de imprimare și vopsire, stivuitoare-recuperare, mașini de fabricare a hârtiei, echipamente de scenă și sisteme de testare.
| Caracteristici electrice | Condiții de testare | Performanţă |
| Tensiune de rezistență dielectrică | 2500VAC / 50Hz / 60s | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | Rezistență de izolație ≥100MΩ |
| Supraîncărcare de scurtă durată | Putere nominală de 10× timp de 5 secunde | Fără daune vizibile |
| Durată lungă de viață la sarcină | Test de pornire ciclică (10 s sub tensiune, 90 s oprit) | >9.000 de ore |
| Căldură umedă în stare de echilibru | 40°C ±2°C, 90%–95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Schimbarea rapidă a temperaturii | -55°C, 55°C, 155°C, 15 min la fiecare temperatură, 5 cicluri | ΔR ≤ ±(2%R + 0,05Ω) |
| Rezistență la căldură | 350°C / 2h | Fără decolorare sau deteriorare evidentă |
| Coeficient de temperatură (TCR) | Rezistența la sarcina nominală în comparație cu rezistența statică | ≤300 ppm/°C |
| Rezistenta la flacara | Putere nominală de 10× timp de 5 min | Încălzit fără flacără deschisă |
| Caracteristici mecanice | Condiții de testare | Performanţă |
| Puterea terminală | 45N / 30s | Fără slăbiciune sau daune vizibile |
| Rezistenta la vibratii | 5–200 Hz, 1 g, 98 m/s² | Nicio deteriorare vizibilă a structurii externe |
| Rezistenta la caldura de lipit | Terminale de plumb scufundate în lipire la 350±5℃ timp de 3s | ΔR ≤ ±(1%R + 0,05Ω); nu există daune externe vizibile, marcajele rămân clare |
| Sudabilitate | Terminale scufundate în lipire la 235±5℃ timp de 5 secunde | Acoperire lipire pe suprafața terminalului ≥95% |
| Criterii de comparare | Rezistor ondulat | Film de carbon convențional / Rezistor de film metalic |
| Manevrarea puterii | Proiectat pentru aplicații de mare putere, 50W–10kW; rezistă la puterea nominală de 10 ori pentru supraîncărcări de scurtă durată | De obicei 0,1–20W; ușor deteriorat în condiții de suprasarcină |
| Rezistență la temperatură și durată de viață | Rezistă la temperaturi de până la 350°C; durata de viață ciclică depășește 9.000 de ore | Rezistență la căldură mai scăzută; filmul rezistiv tinde să îmbătrânească și să se decojească la temperaturi ridicate prelungite |
| Capacitatea curentă | Potrivit pentru aplicații cu curent ridicat, frânare a motorului, descărcare regenerativă și descărcare de sarcină | Proiectat în principal pentru circuite de semnal PCB cu curent scăzut |
| Caracteristicile inductanței | Modelele standard au inductanță mai mare; Sunt disponibile versiuni ondulate neinductive | Design fără bobine cu inductanță foarte scăzută, potrivit pentru circuite de înaltă frecvență și putere redusă |
| Durabilitatea mediului | Miezul ceramic cu terminale din oțel inoxidabil oferă o rezistență excelentă la vibrații și șocuri | Structura filmului subțire are o aderență mai slabă și este mai susceptibilă la defecțiunile induse de vibrații |
| Eficiența costurilor | Foarte rentabil pentru aplicații de mare putere; cost mai mare pentru puterea redusă | Cost redus pentru aplicații cu putere redusă; costisitoare și mai puțin practice pentru cerințe de mare putere |
Î1: Cum aleg un rezistor cu puterea corespunzătoare?
R: Selectați un rezistor cu o putere nominală de 1,5 până la 2 ori mai mare decât consumul real de energie din circuit. De asemenea, luați în considerare reducerea puterii din cauza temperaturii ambientale; este necesară o putere mai mare pentru mediile cu temperatură ridicată.
Î2: Este normal ca temperatura suprafeței rezistorului să fie foarte ridicată?
R: Rezistoarele ondulate DUFEW transformă energia electrică în căldură în timpul funcționării, astfel încât o temperatură ridicată a suprafeței este normală. Asigurați-vă că locul de instalare este bine ventilat și fără materiale inflamabile. Dacă temperatura este anormal de ridicată, verificați dacă există o suprasarcină sau o selecție de putere subdimensionată.
Î3: Care este metoda de instalare recomandată pentru rezistențe?
R: Produsul acceptă instalarea orizontală sau verticală; montarea orizontală este preferată pentru a facilita răcirea prin convecție naturală. Asigurați un spațiu suficient în jurul corpului rezistenței (în general cel puțin diametrul rezistenței) și evitați montarea acestuia la nivel de pereții dulapului sau de alte componente care generează căldură. Dacă sunt instalate mai multe rezistențe una lângă alta, distanța dintre ele ar trebui să fie de cel puțin 50 mm.
Î4: Care sunt gradele de toleranță de rezistență pentru seria CRR și cum aleg?
R: Seria DUFEW CRR oferă trei grade de toleranță: Clasa K (±10%), Clasa J (±5%) și Clasa H (±3%). Clasa J (±5%) este în general suficientă pentru frânare industrială și aplicații de sarcină; pentru măsurarea de precizie sau circuitele de eșantionare, clasa H (±3%) este recomandată pentru o precizie mai mare.
