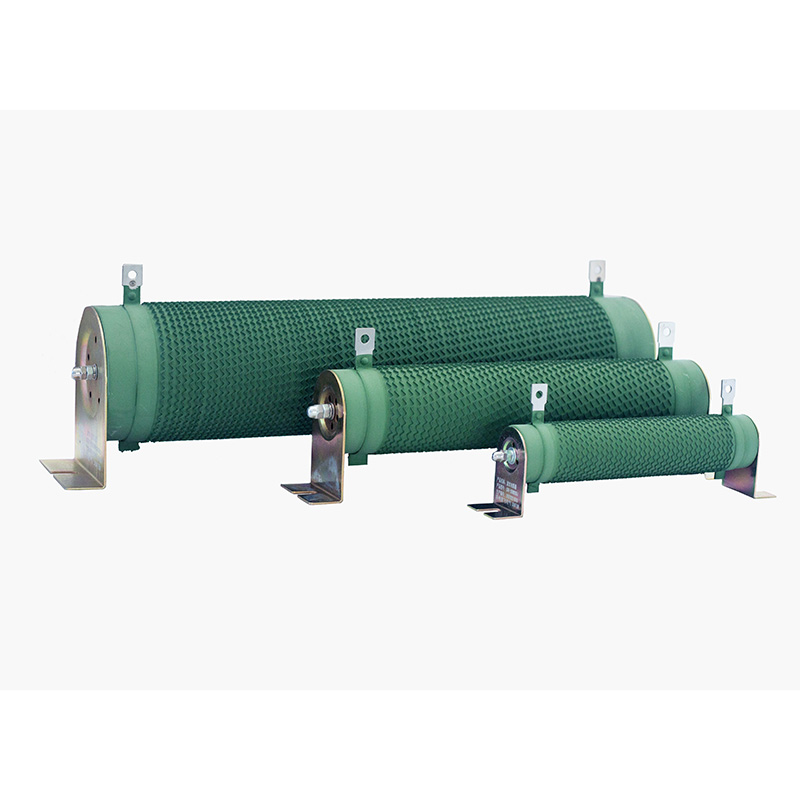

Rezistorul ondulat cu invertor din seria DUFEW CRR este o componentă de frânare de mare putere proiectată pentru sistemele de disipare a energiei invertorului. În timpul decelerarii rapide a motorului, energia regenerativă este returnată la magistrala DC al invertorului, provocând creșterea tensiunii. Fără o gestionare adecvată a energiei, tensiunea excesivă poate declanșa protecție la supratensiune sau poate deteriora componentele semiconductoarelor de putere.
Seria CRR utilizează o panglică din aliaj de nichel-crom (Ni-Cr) sau constantan de înaltă calitate, formată cu precizie într-o structură ondulată și înfășurată vertical în jurul unui miez ceramic gol cu conținut ridicat de alumină. Acest design mărește zona de disipare a căldurii, îmbunătățește eficiența termică și reduce inductanța parazită pentru a minimiza vârfurile de tensiune în timpul comutării de înaltă frecvență.
Proiectat pentru condiții de frânare frecvente, produsul oferă o capacitate puternică de suprasarcină de scurtă durată, performanță termică stabilă și funcționare fiabilă în medii industriale. Este folosit în mod obișnuit în lifturi, macarale, laminoare, mașini de turnat prin injecție, centrifuge, transportoare și alte sisteme de antrenare cu frecvență variabilă.
În timpul decelerării motorului, energia regenerativă este transferată de la magistrala DC invertorului către unitatea de frânare și transformată în căldură prin elementul de rezistență. Acest proces ajută la prevenirea supratensiunii magistralei DC, la protejarea componentelor invertorului și la menținerea unei performanțe stabile de frânare în condiții de funcționare repetate.
| Cod model | Sens | Descriere |
|---|---|---|
| CRR | Seria de produse | Rezistor ondulat invertor |
| 2500W | Putere nominală | 2500 wați |
| 54,4R | Rezistenta nominala | 54,4 Ω |
| J | Toleranță la rezistență | J = ±5% (Opțional: K = ±10%, H = ±3%) |
| Parametru | Caietul de sarcini |
|---|---|
| Gama de putere | 50W--10kW |
| Tensiune de operare | ≤1200V |
| Interval de rezistență | 0,01Ω--1kΩ |
| Toleranță la rezistență | ±3%, ±5%, ±10% |
| Evaluare de protecție | IP00 |
| Coeficient de temperatură (TCR) | ≤300 ppm/°C |
| Evaluare ignifugă | UL 94V-2 |
| Standard de conformitate | GB/T 5792 |
Rezistorul este construit pe un miez ceramic dintr-o singură bucată, cu conținut ridicat de alumină, cu un canal de aer gol care promovează fluxul continuu de aer pentru o răcire eficientă. Structura ceramică rezistă la cicluri repetate de frânare la temperatură înaltă fără crăpare, menține performanțe excelente de izolație și absoarbe eficient șocul termic în timpul disipării rapide a energiei.
Elementul de încălzire este fabricat din panglică din aliaj de nichel-crom de înaltă rezistență, ștanțată cu precizie într-un profil ondulat continuu. În comparație cu înfășurarea convențională a sârmei rotunde, panglica ondulată oferă o zonă mai mare de disipare a căldurii, o capacitate mai mare de transport de curent și o rezistență mai stabilă în condiții repetate de frânare pornire-oprire. Coeficientul de temperatură rămâne sub300 ppm/°C.
Terminalele, clemele de blocare și consolele de montare sunt fabricate din oțel inoxidabil îngroșat cu tratament de pasivare anticorozivă. Ansamblul menține fixarea mecanică sigură sub vibrații continue, rezistă la căldura de lipire repetată și minimizează rezistența la contact cauzată de oxidare, asigurând funcționarea fiabilă în aplicațiile solicitante ale invertorului.
Un strat izolator anorganic ecologic oferă o rezistență excelentă la temperaturi ridicate, coroziune, umiditate și praf. În condiții de suprasarcină pe termen scurt, rezistorul poate străluci în roșu fără a produce flăcări deschise, contribuind la îmbunătățirea siguranței operaționale, prelungind în același timp durata de viață a panglicii din aliaj în medii industriale.
Proiectat special pentru aplicațiile de frânare VFD, rezistorul disipează rapid energia regenerativă generată în timpul decelerarii motorului, prevenind eficient creșterea tensiunii magistralei DC și eliminând alarmele de supratensiune a invertorului (OV).
Panglica din aliaj ondulată înfăşurată vertical oferă o suprafaţă de răcire semnificativ mai mare decât rezistenţele bobinate convenţionale. Combinat cu miezul ceramic gol, oferă un transfer eficient de căldură, temperaturi de funcționare mai scăzute și performanță stabilă în timpul ciclurilor frecvente de frânare pornire-oprire.
Proiectat pentru a rezistade 10 ori puterea nominală timp de până la 5 secunde, rezistorul gestionează cu ușurință impulsurile de mare energie generate în timpul opririlor de urgență, scăderii sarcinii grele și decelerației rapide a motorului, fără daune vizibile.
Construit cu ceramică cu conținut ridicat de alumină, hardware rezistent din oțel inoxidabil și un strat ignifug UL94V-2, rezistorul oferă o rezistență excelentă la vibrații, coroziune, praf, umiditate și cicluri termice repetate, asigurând fiabilitate pe termen lung în aplicațiile industriale solicitante.
Ansamblul de montaj ranforsat din oțel inoxidabil menține conexiunile electrice sigure chiar și în condiții de vibrație continuă, ceea ce face ca rezistența să fie ideală pentru macarale, laminoare, lifturi și alte echipamente grele acţionate de invertor.
Disponibil cu toleranțe de rezistență de±3%, ±5% și ±10%, Seria CRR acoperă puterile nominale de la50W până la 10kWși acceptă valori personalizate de rezistență, dimensiuni, stiluri de terminale și configurații de montare pentru a îndeplini cerințele specifice ale invertorului.
Învelișul izolator anorganic este ignifug, fără fum și compatibil cuUL94V-2cerințe. În condiții de suprasarcină, rezistența luminează roșu fără a produce flăcări deschise, contribuind la îmbunătățirea siguranței operaționale.
Ideal pentru macarale, ascensoare, palanuri, troliuri și platforme de ridicare care necesită accelerare și frânare frecventă, menținând în același timp performanța stabilă a invertorului.
Potrivit pentru laminoare, mașini de turnat prin injecție, echipamente CNC, mașini de trefilare, mașini textile și alte echipamente de procesare cu cicluri de frânare repetitive.
Folosit pe scară largă în sistemele de transport, liniile de producție automatizate, echipamentele logistice și automatizarea depozitelor pentru a absorbi energia de frânare regenerativă și pentru a îmbunătăți stabilitatea sistemului.
Recomandat pentru sistemele de testare a motoarelor, echipamente de simulare a sarcinii, bancuri de testare de laborator, centrifuge și alte aplicații industriale specializate care necesită o disipare fiabilă a energiei de frânare.
DUFEW este specializată în dezvoltarea și fabricarea de componente electronice de putere de înaltă calitate, oferind produse fiabile și soluții integrate pentru utilizatorii industriali, distribuitori și clienții OEM.
Facilitățile moderne de producție, procesele de producție standardizate și controlul strict al calității asigură performanță electrică stabilă, calitate constantă a produsului și funcționare de încredere pe termen lung.
Pe lângă rezistențele de frânare cu invertor, DUFEW oferă o gamă cuprinzătoare de produse electronice de putere, inclusiv reactoare, unități de frânare, filtre, transformatoare, bănci de sarcină și diverse soluții de rezistență industrială.
Valorile personalizate ale rezistenței, puterile nominale, dimensiunile, configurațiile terminalelor și opțiunile de montare sunt disponibile pe baza desenelor clientului sau a specificațiilor tehnice.
Cu un management eficient al producției și un suport de inginerie cu experiență, DUFEW oferă timpi de livrare stabili, asistență tehnică rapidă și servicii profesionale de selecție a produselor pentru clienții globali.
| Caracteristică | Condiții de testare | Performanţă |
|---|---|---|
| Tensiune de rezistență dielectrică | 2500VAC / 50Hz / 60s | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | ≥100MΩ |
| Supraîncărcare de scurtă durată | 10× Putere nominală pentru 5 secunde | Fără daune vizibile |
| Viață de încărcare | Funcționare ciclică (10s ON / 90s OFF) | >9.000 de ore |
| Rezistență la căldură umedă | 40°C ±2°C, 90--95% RH, 100 ore | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclism rapid la temperatură | -55°C / 55°C / 155°C, 15 minute fiecare, 5 cicluri | ΔR ≤ ±(2%R + 0,05Ω) |
| Rezistență la căldură | 350°C timp de 2 ore | Fără decolorare sau deteriorare vizibilă |
| Coeficient de temperatură | Sarcina nominală față de rezistența inițială | <300 ppm/°C |
| Rezistenta la flacara | 10× Putere nominală pentru 5 minute | Strălucește roșu fără flacără deschisă |
| Caracteristică | Condiții de testare | Performanţă |
|---|---|---|
| Puterea terminală | 45N / 30 de secunde | Fără slăbire sau daune vizibile |
| Rezistenta la vibratii | 5--200 Hz, 1 g, 98 m/s² | Fără daune structurale vizibile |
| Rezistenta la caldura de lipit | Terminale scufundate în 350±5°C Lipire timp de 3 secunde | ΔR ≤ ±(1%R + 0,05Ω) |
| Sudabilitate | Terminale scufundate în 235±5°C Lipire timp de 5 secunde | Acoperire de lipit ≥95% |
Notă: Toate datele de performanță sunt obținute în condiții standard de testare de laborator, în conformitate cuGB/T 5792pentru a asigura o calitate constantă și o performanță fiabilă a produsului.
| Element de comparație | Rezistor ondulat cu invertor DUFEW | Rezistor de putere de uz general |
|---|---|---|
| Aplicație primară | Proiectat special pentru frânarea dinamică VFD și disiparea energiei regenerative | Proiectat pentru disiparea continuă a puterii și circuite electrice de uz general |
| Sarcina de exploatare | Funcționare cu impulsuri de scurtă durată, de mare energie, cu cicluri de lucru intermitente | Funcționare continuă sau permanentă |
| Metoda de selecție | Rezistența selectată conform specificațiilor invertorului; puterea nominală calculată pe baza ciclului de lucru de frânare | Selectat în funcție de cerințele de disipare continuă a puterii |
| Capacitate de supraîncărcare | Rezistă până laPutere nominală 10× timp de 5 secunde, ideal pentru frânarea regenerativă | Capacitate limitată de suprasarcină; nu este potrivit pentru impulsuri repetate de mare energie |
| Disiparea căldurii | Structura panglică ondulată oferă o suprafață mare de răcire pentru un transfer eficient de căldură | Înfășurarea convențională oferă o eficiență limitată de răcire |
| Temperatura de operare | Temperatura suprafeței până la300°Ccu350°Cacoperire rezistentă la căldură | De obicei, mai jos200°Cîn funcție de tipul de rezistență |
| Suprimarea vârfurilor de tensiune | Înfășurarea ondulată ajută la reducerea vârfurilor de tensiune de comutare și îmbunătățește stabilitatea invertorului | Fără optimizare pentru suprimarea vârfurilor de tensiune |
| Fiabilitatea mecanică | Terminalele și consolele din oțel inoxidabil asigură o rezistență excelentă la vibrații pentru echipamentele industriale grele | Construcție standard destinată aplicațiilor electrice generale |
| Aplicații tipice | Ascensoare, macarale, laminoare, servosisteme, mașini de turnat prin injecție, transportoare | Echipamente electronice generale, surse de alimentare, circuite de iluminat și sisteme de control industrial |
R: O rezistență de frânare cu invertor este proiectată special pentru a absorbi energia regenerativă generată în timpul decelerării motorului. Spre deosebire de rezistențele de putere standard, funcționează în condiții de impulsuri de scurtă durată, cu energie mare și este optimizat pentru o activitate de frânare intermitentă, mai degrabă decât pentru disiparea continuă a puterii.
R: Valoarea rezistenței trebuie să urmeze specificațiile recomandate de producătorul invertorului, în timp ce puterea nominală trebuie selectată în funcție de frecvența de frânare, timpul de frânare, ciclul de funcționare și puterea motorului. Dacă nu sunteți sigur, echipa de ingineri a lui DUFEW vă poate recomanda modelul potrivit în funcție de aplicația dvs.
R: Este în generalnerecomandat. Diferite invertoare pot avea tensiuni de frânare și secvențe de operare diferite. Partajarea unei rezistențe poate duce la o funcționare instabilă sau o performanță de frânare insuficientă. Dacă este necesară o rezistență comună, atât valoarea rezistenței, cât și puterea nominală trebuie calculate cu atenție.
A: Da. Oferim servicii de producție OEM și ODM, inclusiv valori personalizate de rezistență, puteri nominale, dimensiuni, stiluri de terminale, suporturi de montare și soluții complete bazate pe desenele clientului sau specificațiile tehnice.
R: Este proiectat pentru aplicații standard de frânare VFD în care capacitatea de suprasarcină ridicată și disiparea eficientă a căldurii sunt cerințele principale. ORezistor ondulat non-inductiveste recomandat pentru circuite PWM de înaltă frecvență, sisteme de stocare a energiei și aplicații în care inductanța extrem de scăzută este critică.
R: Rezistențele de frânare cu invertor sunt utilizate pe scară largă în lifturi, macarale, palanuri, laminoare, mașini de turnat prin injecție, transportoare, mașini textile, linii de producție automate, sisteme de servomotor și echipamente de energie regenerabilă.
DUFEW oferă calitate înaltăRezistoare ondulate cu invertorpentru automatizare industrială, energie regenerabilă și aplicații de acționare a motoarelor din întreaga lume. Indiferent dacă aveți nevoie de un produs standard sau de o soluție complet personalizată, echipa noastră de ingineri este pregătită să vă sprijine proiectul cu recomandări profesionale și producție rapidă.
- Producție OEM și ODM
- Valori personalizate de rezistență
- Putere nominală personalizată (50W--10kW)
- Dimensiuni personalizate și opțiuni de montare
- Suport de selecție tehnică
- Producție stabilă în vrac
- Livrare globală rapidă
Contactați DUFEW astăzi pentru a discuta aplicația dvs. sau pentru a solicita o ofertă competitivă.
