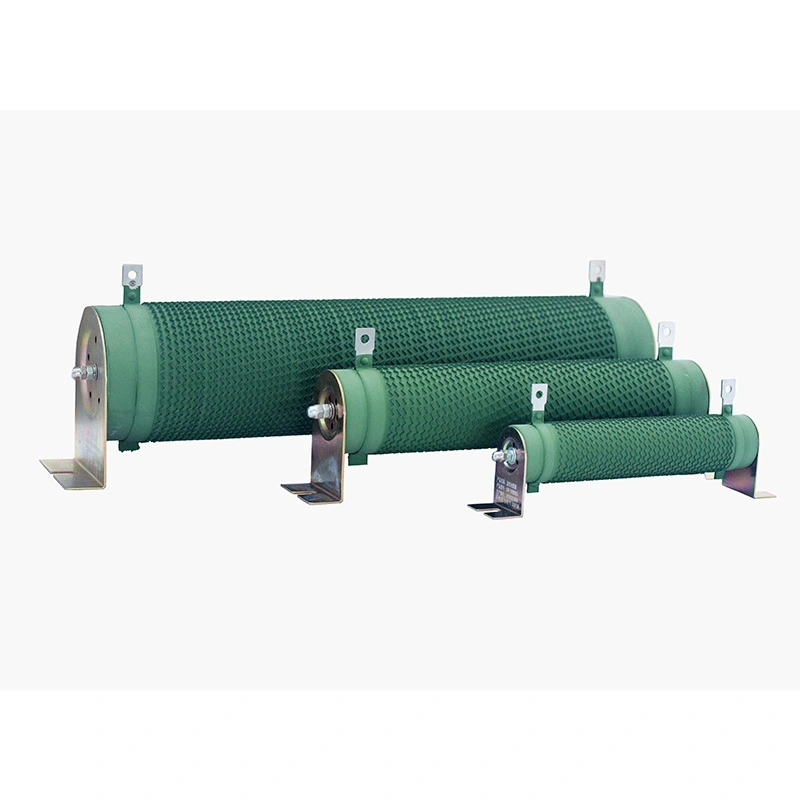

Rezistorul ondulat neinductiv din seria DUFEW CRR este un rezistor pasiv de disipare a energiei de mare putere, special optimizat pentru circuite cu impulsuri de frecvență medie și înaltă. Dispunând de o structură de înfășurare neinductivă cu bandă plată ondulată verticală unică, produsul oferă puteri nominale de la 50W la 10kW, valori de rezistență de la 0,01Ω la 1kΩ, trei opțiuni de toleranță a rezistenței și o tensiune maximă de funcționare de 1200V.
Proiectat cu o capacitate excelentă de suprasarcină a impulsurilor și performanță termică stabilă, este utilizat pe scară largă pentru disiparea energiei, detectarea curentului, frânare, suprimarea supratensiunii și testarea sarcinii în sistemele de energie regenerabilă, automatizări industriale și echipamente de testare de laborator din întreaga lume.
| Cod model | Sens | Descriere |
| CRR | Serie | Rezistor ondulat non-inductiv |
| 2500W | Putere nominală | 2500W |
| 54,4R | Rezistenta nominala | 54,4Ω |
| J | Toleranță la rezistență | J = ±5% (Opțional: K = ±10%, H = ±3%) |
| Parametru | Caietul de sarcini |
| Gama de putere | 50W–10kW |
| Tensiune de operare | ≤1200V |
| Interval de rezistență | 0,01Ω–1kΩ |
| Toleranță la rezistență | ±3% / ±5% / ±10% |
| Evaluare de protecție | IP00 |
| Coeficient de temperatură (TCR) | ≤300 ppm/°C |
| Evaluare ignifugă | UL 94V-2 |
| Standard de conformitate | GB/T 5792 |
Fabricat din ceramică izolatoare dintr-o singură bucată, cu conținut ridicat de alumină, miezul gol are un canal intern de aer prin convecție pentru o disipare eficientă a căldurii. Oferă o rezistență excelentă la vibrații și menține o performanță stabilă de izolare la temperaturi de până la 350°C. Structura ceramică rezistă la cicluri repetate la temperaturi înalte și joase, fără crăpare.
Panglica plată din aliaj este ștanțată cu precizie într-un profil ondulat continuu, oferind un coeficient de rezistență la temperatură excepțional de scăzut (TCR). Sunt disponibile două materiale aliaje pentru a se potrivi diferitelor aplicații: nichel-crom (Ni-Cr) pentru frânare continuă de mare putere și disipare a energiei și Constantan pentru circuite de detectare a curentului scăzut de precizie.
Clemele de capăt, stâlpii terminali și consolele de montare sunt fabricate din oțel inoxidabil îngroșat, cu un finisaj anticoroziv pasivat. Ansamblul trece testul de tragere a terminalului de 45N fără a se slăbi, oferă o rezistență excelentă la căldura de lipire și minimizează încălzirea prin contact cauzată de oxidare.
Folosind o tehnică de înfășurare neinductivă inversă cu două fire, inductanța în serie echivalentă (ESL) poate fi de obicei controlată sub 10 nH, făcând rezistorul potrivit pentru circuitele de comutare de înaltă frecvență care funcționează la frecvențe de până la 100 kHz.
●Inductanță extrem de scăzută – Structura ondulată combinată cu înfășurarea inversă neinductivă elimină în mod eficient auto-inductanța, suprimă oscilațiile de înaltă frecvență și vârfurile de tensiune și protejează dispozitivele semiconductoare de putere.
●Dissipare excelentă a căldurii – Designul ondulat vertical mărește suprafața de răcire, în timp ce miezul ceramic asigură o conducție termică eficientă, permițând o densitate mai mare a puterii și o creștere mai mică a temperaturii.
●Capacitate remarcabilă de suprasarcină – Rezistă puterea nominală de 10 ori timp de 5 secunde fără daune vizibile, făcându-l ideal pentru aplicații de frânare și absorbție la supratensiune.
● Durată de viață lungă – Durata de viață ciclică la încărcare depășește 9.000 de ore (descărcare de 10 secunde / interval de 90 de secunde), cu acoperire rezistentă la îmbătrânire și un miez ceramic fără deformare.
● Ecologic - Acoperirea anorganică ecologică nu produce fum, nu produce gaze toxice și respectă cerințele de siguranță RoHS și UL.
●Personalizare flexibilă – Valoarea rezistenței, puterea nominală, dimensiunile, orientarea terminalelor și suporturile de montare pot fi toate personalizate conform desenelor sau specificațiilor.
Convertoare de stocare a energiei, invertoare fotovoltaice, sisteme de control al pasului turbinelor eoliene, sarcini de testare a ansamblului de baterii, rezistențe de preîncărcare și descărcare cu încărcare rapidă CC.
Unități de frecvență variabilă cu frecvență medie și înaltă, frânare regenerativă a servomotor, macarale portuare, ascensoare, laminoare, mașini de trefilare și echipamente textile, sisteme de disipare a energiei.
Banci de sarcină de înaltă frecvență, bancuri de testare a semnalului de impulsuri, sisteme de îmbătrânire a sursei de alimentare, senzori de precizie a curentului, rezistențe amortizoare și amortizare.
Mașini CNC tăiate cu sârmă EDM, echipamente de sudare cu arc, sisteme de ridicare și iluminare a scenei, centrifuge, mașini de hârtie și stivuitoare-recuperare.
Limitarea curentului de înaltă frecvență, rezistențe de pornire a motorului, absorbția energiei la supratensiune în cabinet de medie tensiune.
DUFEW este specializată în cercetarea și dezvoltarea și producția de componente electronice de putere, oferind produse fiabile și soluții integrate pentru utilizatorii industriali, distribuitori și clienții OEM.
Oferim o gamă completă de produse electronice de putere, inclusiv rezistențe, unități de frânare, reactoare, transformatoare, filtre și sisteme de bancă de sarcină, oferind aprovizionare unică pentru diverse nevoi de aplicații.
Procesele stricte de fabricație, liniile moderne de producție și controlul riguros al calității asigură performanță constantă a produsului, durată lungă de viață și funcționare de încredere.
Sunt disponibile valori personalizate de rezistență, puteri nominale, dimensiuni, configurații terminale și opțiuni de montare pentru a satisface cerințele dumneavoastră tehnice specifice.
Gestionarea eficientă a producției și suportul tehnic receptiv ajută la scurtarea timpilor de livrare și oferă asistență de încredere, de la selecția produselor până la serviciul post-vânzare.
| Caracteristică | Condiții de testare | Performanţă |
| Tensiune de rezistență dielectrică | 2500VAC / 50Hz / 60s | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | ≥100MΩ |
| Supraîncărcare de scurtă durată | Putere nominală de 10× timp de 5 secunde | Fără daune vizibile |
| Durată lungă de viață la sarcină | Funcționare ciclică (10 s pornit / 90 s oprit) | 9.000 de ore |
| Căldură umedă în stare de echilibru | 40°C ±2°C, 90–95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Schimbarea rapidă a temperaturii | -55°C / 55°C / 155°C, 15 min fiecare, 5 cicluri | ΔR ≤ ±(2%R + 0,05Ω) |
| Rezistență la căldură | 350°C / 2h | Fără decolorare sau deteriorare evidentă |
| Coeficient de temperatură | Rezistența la sarcină nominală față de rezistența statică | <300 ppm/°C |
| Rezistenta la flacara | Putere nominală de 10× timp de 5 min | Încălzit fără flacără deschisă |
| Caracteristică | Condiții de testare | Performanţă |
| Puterea terminală | 45N / 30s | Fără slăbiciune sau daune vizibile |
| Rezistenta la vibratii | 5–200 Hz, 1 g, 98 m/s² | Nu există daune structurale vizibile |
| Rezistenta la caldura de lipit | Borne scufundate în lipire la 350±5°C timp de 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Sudabilitate | Borne scufundate în lipire la 235±5°C timp de 5s | Acoperire de lipit ≥95% |
| Element de comparație | Rezistor ondulat non-inductiv | Rezistoare convenționale (film de carbon / film metalic / bobinat standard) |
| Scopul de proiectare | Optimizat pentru impulsuri de înaltă frecvență, frânare VFD și disiparea energiei regenerative | Proiectat pentru aplicații generale cu semnal scăzut și putere constantă |
| Suprimarea inductanței parazitare | Înfășurarea ondulată cu intercalare inversă reduce inductanța la mai puțin de o zecime din tipurile convenționale bobinate. | Fără suprimare activă a inductanței; modelele standard bobinate au o inductanță parazită mare |
| Răspuns la puls | Răspuns rapid la impuls, cu o tensiune minimă | Stocarea inductivă a energiei vizibile și reducerea tensiunii |
| Suprimarea armonicilor și a vârfurilor | Reduce semnificativ interferența armonică și vârfurile de tensiune | Inductanța ridicată poate amplifica vârfurile pulsului și distorsiunea semnalului |
| Ciclism termic și îmbătrânire | Distribuție uniformă a tensiunilor termice; Derivarea rezistenței ≤1% sub ciclism pe termen lung | Peelingul filmului și rezistența excesivă se deplasează sub cicluri termice frecvente |
Î1: Designul non-inductiv afectează puterea nominală sau precizia rezistenței?
R: Nu. Metoda de înfășurare neinductivă modifică doar distribuția câmpului magnetic al căii curentului. Nu afectează negativ rezistivitatea, capacitatea de disipare a căldurii sau capacitatea de putere a panglicii din aliaj. Toleranța de rezistență și coeficientul de temperatură rămân aceleași ca și versiunea standard.
Î2: Cum pot determina dacă este necesară o versiune non-inductivă?
R: Dacă circuitul dvs. folosește control PWM de înaltă frecvență, comutare rapidă IGBT sau experimentează sunete de supratensiune și distorsiuni ale formei de undă, se recomandă versiunea non-inductivă. Pentru aplicațiile obișnuite de frânare de 50/60 Hz, un rezistor ondulat standard este de obicei suficient.
Î3: Pot fi personalizate valori sau dimensiuni speciale ale rezistenței?
A: Da. DUFEW oferă personalizare completă, inclusiv valori de rezistență peste 0,01Ω–1kΩ, putere nominală, lungimea și diametrul tubului ceramic, pozițiile terminalelor și configurațiile consolelor de montare. Eșantioanele pot fi produse rapid pe baza desenelor sau specificațiilor.
Î4: Ce ar trebui făcut dacă devierea rezistenței depășește intervalul de toleranță după utilizare pe termen lung?
R: Oxidarea prelungită la temperatură înaltă, umiditatea ridicată și supraîncărcările frecvente pot deteriora panglica din aliaj. Dacă rezistența de izolație scade sub 100MΩ, se recomandă înlocuirea. Îmbunătățirea ventilației cabinetului și selectarea unui rezistor cu o marjă de putere suficientă poate prelungi semnificativ durata de viață.
