Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

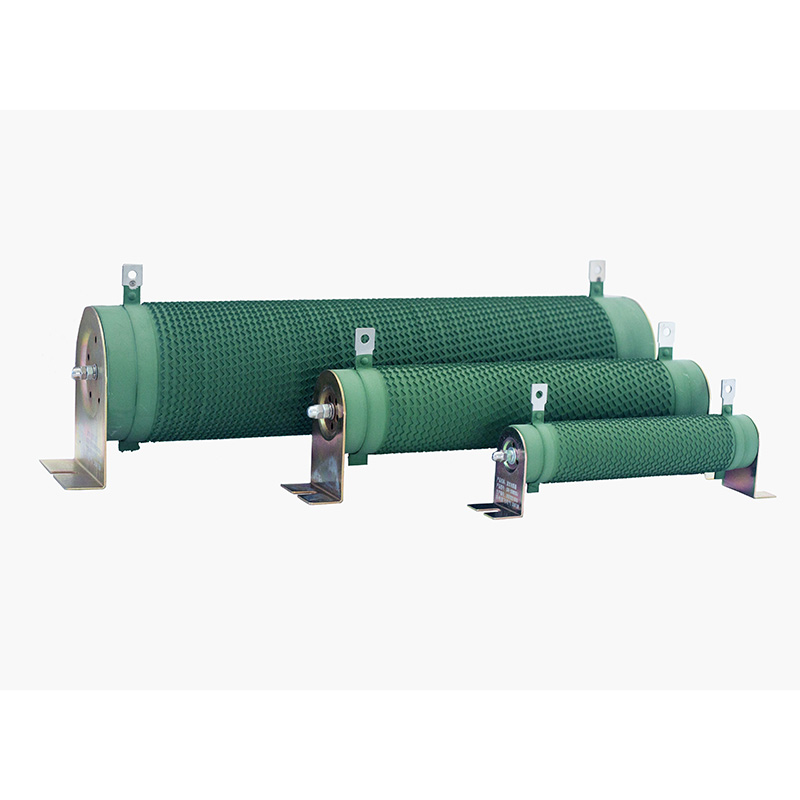

Rezistorul tubular DUFEW este o componentă bobinată cu sârmă de mare putere construită cu o structură de tub ceramic care asigură izolație electrică și transfer eficient de căldură. Firele de rezistență fabricate din aliaj de nichel-crom (Ni-Cr), manganin sau constantan sunt înfășurate cu precizie în jurul miezului ceramic pentru a obține o rezistență stabilă, o capacitate puternică de suprasarcină și o performanță termică constantă.
Designul tubului ceramic îmbunătățește densitatea puterii și eficiența răcirii prin transferul de căldură prin structura miezului intern. După înfășurare, rezistorul este acoperit cu un strat izolator ignifug la temperatură ridicată pentru a proteja firul de rezistență de oxidare, umiditate și influența mediului, ajutând la menținerea funcționării stabile în condiții industriale.
Potrivit pentru aplicații de putere industrială, acest rezistor este utilizat în mod obișnuit în sistemele de frânare VFD, circuitele de pornire a motoarelor, echipamentele de testare a sarcinii, mașinile de sudură și alte sisteme electrice care necesită disipare controlată a energiei și performanță termică fiabilă.
Rezistorul transformă energia electrică în căldură printr-un fir de aliaj de rezistență înfășurat în jurul unui tub ceramic. Miezul ceramic oferă izolație în timp ce ajută la transferul căldurii în mediul înconjurător pentru un control eficient al temperaturii.
Cu performanță stabilă în condiții de curent ridicat, suprasarcină de scurtă durată și condiții de comutare repetată, este potrivit pentru frânarea dinamică, pornirea motorului, limitarea curentului, simularea sarcinii, căderea tensiunii și aplicațiile de consum de energie.
| Cod model | Sens | Descriere |
|---|---|---|
| CRR | Seria de produse | Rezistor tubular |
| 2500W | Putere nominală | 2500 wați |
| 54,4R | Rezistenta nominala | 54,4 Ω |
| J | Toleranță la rezistență | J = ±5% (Opțional: K = ±10%, H = ±3%) |
| Parametru | Caietul de sarcini |
|---|---|
| Gama de putere | 50W--10kW |
| Tensiune de operare | ≤1200V |
| Interval de rezistență | 0,01Ω--1kΩ |
| Toleranță la rezistență | ±3%, ±5%, ±10% |
| Evaluare de protecție | IP00 |
| Coeficient de temperatură (TCR) | ≤300 ppm/°C |
| Evaluare ignifugă | UL 94V-2 |
| Standard de conformitate | GB/T 5792 |
Structura înfășurării afectează direct capacitatea de disipare a căldurii a rezistenței, inductanța și adecvarea aplicației.
Firul de rezistență este înfășurat într-un model spiralat convențional în jurul tubului ceramic. Această structură oferă o soluție simplă și economică pentru aplicațiile de disipare a puterii de joasă frecvență unde inductanța nu este o preocupare critică.
Firul de rezistență este format într-un profil ondulat și montat vertical pe tubul ceramic. Acest design mărește în mod semnificativ suprafața de răcire, reducând în același timp inductanța parazitară, făcându-l ideal pentru sistemele de frânare VFD, sarcinile cu impulsuri și aplicațiile care necesită performanțe termice îmbunătățite.
Oferă o valoare permanentă a rezistenței și este potrivit pentru majoritatea aplicațiilor industriale standard care necesită o funcționare stabilă și fără întreținere.
Rezistența poate fi ajustată folosind o clemă metalică mobilă sau un mecanism de atingere, permițând setări flexibile de rezistență pentru punerea în funcțiune a echipamentelor, testare și aplicații cu sarcină variabilă.
Disponibil cu mai multe puncte de conectare pentru a oferi diferite valori de rezistență de la un singur rezistor, făcându-l potrivit pentru circuite electrice complexe și controlul sarcinii în mai multe etape.
Fabricat din ceramică izolatoare de înaltă calitate, tubul oferă o rezistență dielectrică excelentă, un transfer eficient de căldură, o rezistență mecanică ridicată și o rezistență remarcabilă la șoc termic în timpul funcționării industriale continue.
Disponibil în aliaje de nichel-crom (Ni-Cr), manganin și constantan, firul de rezistență oferă caracteristici electrice stabile, capacitate excelentă de suprasarcină și stabilitate de rezistență pe termen lung la cicluri termice repetate.
Un strat izolator anorganic prietenos cu mediul protejează firul de rezistență împotriva oxidării, umidității, prafului și coroziunii, oferind în același timp o performanță fiabilă de ignifugare, în conformitate cu cerințele UL94V-2.
Tubul ceramic funcționează atât ca suport izolator, cât și ca mediu eficient de disipare a căldurii, permițând rezistenței să furnizeze puteri mai mari într-o amprentă compactă. Acest lucru îl face ideal pentru aplicații industriale în care spațiul de instalare este limitat.
Conductivitatea termică ridicată a tubului ceramic permite transferul rapid de căldură de la firul de rezistență la aerul din jur. Înfășurarea ondulată verticală opțională mărește și mai mult suprafața de răcire, îmbunătățind performanța de încărcare continuă și reducând temperatura de funcționare.
Fabricat din materiale ceramice de înaltă calitate și protejat de un strat izolator anorganic la temperaturi înalte, rezistența poate rezista la temperaturi de funcționare de până la 350°C. Versiunile acoperite cu email de sticlă sunt disponibile pentru aplicații care necesită temperaturi de până la 375°C.
Proiectat pentru aplicații de suprasarcină cu curent ridicat și de scurtă durată, rezistorul oferă o rezistență excelentă la șocuri termice și la încărcare cu impulsuri repetate. Este foarte potrivit pentru pornirea motorului, frânarea dinamică și aplicațiile de testare a sarcinii.
DUFEW oferă rezistențe tubulare fixe, reglabile, cu mai multe terminale, cu inductanță scăzută și proiectate la comandă pentru a satisface diverse cerințe electrice și mecanice din diferite industrii.
Rezistorul poate fi furnizat cu o varietate de suporturi de montare și configurații de terminale, permițând instalarea convenabilă în dulapuri electrice, bănci de sarcină, echipamente de testare și mașini industriale.
Sârma din aliaj de rezistență premium, o structură ceramică durabilă și un strat de protecție rezistent la oxidare asigură valori stabile de rezistență, stabilitate termică excelentă și durată de viață extinsă în condiții de operare solicitante.
Folosit pe scară largă în mașini de sudură, dulapuri de control industriale și sisteme de automatizare electrică pentru limitarea curentului, căderea tensiunii și disiparea energiei.
Potrivit pentru bănci de sarcină, echipamente de testare la ardere, sisteme de descărcare a bateriei și teste de îmbătrânire a sursei de alimentare unde este necesară o disipare stabilă a puterii.
Aplicat în sistemele de frânare VFD de putere mică și medie, circuite de pornire a motoarelor, sisteme de servomotor și echipamente de transmisie industrială care necesită frânare fiabilă și control al sarcinii.
Folosit în echipamentele de măsurare electrică, circuite de protecție, aparate de comutare și panouri de control pentru a oferi rezistență stabilă și pentru a îmbunătăți fiabilitatea circuitului.
O soluție de înlocuire ideală pentru întreținerea echipamentelor industriale, modernizarea mașinilor și fabricarea OEM, cu personalizare flexibilă disponibilă pentru clienții internaționali.
| Caracteristică | Condiții de testare | Performanţă |
|---|---|---|
| Tensiune de rezistență dielectrică | 2500VAC / 50Hz / 60s | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | ≥100MΩ |
| Supraîncărcare de scurtă durată | 10× Putere nominală pentru 5 secunde | Fără daune vizibile |
| Viață de încărcare | Funcționare ciclică (10s ON / 90s OFF) | >9.000 de ore |
| Rezistență la căldură umedă | 40°C ±2°C, 90--95% RH, 100 ore | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclism rapid la temperatură | -55°C / 55°C / 155°C, 15 minute fiecare, 5 cicluri | ΔR ≤ ±(2%R + 0,05Ω) |
| Rezistență la căldură | 350°C timp de 2 ore | Fără decolorare sau deteriorare vizibilă |
| Coeficient de temperatură (TCR) | Sarcina nominală față de rezistența inițială | <300 ppm/°C |
| Rezistenta la flacara | 10× Putere nominală pentru 5 minute | Strălucește roșu fără flacără deschisă |
| Caracteristică | Condiții de testare | Performanţă |
|---|---|---|
| Puterea terminală | 45N / 30 de secunde | Fără slăbire sau daune vizibile |
| Rezistenta la vibratii | 5--200 Hz, 1 g, 98 m/s² | Fără daune structurale vizibile |
| Rezistenta la caldura de lipit | Terminale scufundate în 350±5°C Lipire timp de 3 secunde | ΔR ≤ ±(1%R + 0,05Ω) |
| Sudabilitate | Terminale scufundate în 235±5°C Lipire timp de 5 secunde | Acoperire de lipit ≥95% |
Notă: Toate datele de performanță sunt măsurate în condiții standard de laborator, în conformitate cu GB/T 5792. Performanța reală poate varia în funcție de condițiile de instalare, temperatura ambientală și ciclul de funcționare.
| Element de comparație | Rezistor tubular DUFEW | Rezistor de putere convențional non-tubular |
|---|---|---|
| Structura de bază | Tubul ceramic de înaltă rezistență servește atât ca suport izolator, cât și ca mediu de disipare a căldurii | Structura suport este în primul rând mecanică, cu o capacitate relativ limitată de disipare a căldurii |
| Densitatea de putere | Putere de ieșire mai mare în același spațiu de instalare datorită conducției termice eficiente | Densitate mai mică de putere din cauza limitărilor structurale și de răcire |
| Disiparea căldurii | Tubul ceramic asigură un transfer rapid de căldură; înfășurarea ondulată opțională îmbunătățește și mai mult eficiența de răcire | Disiparea căldurii depinde în principal de suprafața și este în general mai puțin eficientă |
| Opțiuni de configurare | Disponibil în versiuni fixe, reglabile, cu mai multe terminale și cu inductanță scăzută | În mare parte, modele cu rezistență fixă, cu flexibilitate limitată de configurare |
| Rezistență mecanică | Construcția ceramică de alumină cu pereți gros oferă o rezistență excelentă la impact și stabilitate structurală pe termen lung | Structurile ceramice subțiri sau pe bază de film sunt mai susceptibile la fisurare sau deteriorare în timpul transportului și instalării |
| Întreţinere | Suprafața cilindrică netedă minimizează acumularea de praf și simplifică curățarea de rutină | Suprafețele neregulate pot colecta praful mai ușor, necesitând curățare mai frecventă |
| Aplicații tipice | Franare dinamica, pornire motor, banci de sarcina, echipamente de testare, automatizari industriale, aparate de sudura | Circuite electronice de uz general și aplicații convenționale de disipare a puterii |
DUFEW este specializată în proiectarea și producția de rezistențe industriale de putere și componente electronice de putere, oferind produse fiabile pentru OEM, distribuitori și utilizatori industriali la nivel mondial.
Portofoliul nostru de produse include rezistențe tubulare, rezistențe ondulate, rezistențe din aluminiu, bănci de rezistențe de frânare, reactoare, unități de frânare, transformatoare, filtre și sisteme de testare a sarcinii.
Fiecare produs este fabricat conform proceselor de producție standardizate și este supus unor teste electrice și mecanice complete înainte de expediere pentru a asigura performanță stabilă și calitate constantă.
Oferim valori personalizate de rezistență, puteri nominale, dimensiuni, tipuri de terminale, structuri de înfășurare și soluții de montare bazate pe desenele clienților sau cerințele aplicației.
Cu facilități de producție moderne și o echipă de ingineri cu experiență, DUFEW oferă o capacitate de producție stabilă, timpi de livrare rapidi și suport tehnic profesionist pe tot parcursul proiectului dumneavoastră.
R: Un rezistor tubular este un tip de rezistor bobinat care folosește un tub ceramic ca miez izolator. În comparație cu modelele plate sau de tip placă, structura tubulară oferă o mai bună disipare a căldurii, o densitate mai mare de putere, o rezistență mecanică îmbunătățită și o flexibilitate mai mare pentru configurații reglabile sau multi-terminale.
A: Da. DUFEW oferă servicii complete de personalizare OEM și ODM, inclusiv valorile rezistenței, puterile nominale, dimensiunile, materialele firelor de rezistență, tipurile de terminale, consolele de montare, structurile reglabile și configurațiile cu mai multe terminale bazate pe desenele sau cerințele aplicației dumneavoastră.
R: Versiunea standard are o construcție de tip deschis IP00 și este destinată instalării în interiorul dulapurilor sau echipamentelor electrice. Pentru medii de operare cu umiditate ridicată sau dure, vă recomandăm să alegeți o versiune acoperită cu email de sticlă sau o versiune special protejată sau să utilizați carcasă adecvată și măsuri rezistente la umiditate.
R: Înlocuirea trebuie să se potrivească cu valoarea originală a rezistenței, puterea nominală, tensiunea de funcționare și dimensiunile de instalare. Dacă modelul original nu este disponibil, DUFEW vă poate recomanda o soluție echivalentă sau actualizată, bazată pe aplicația dvs., pentru a asigura o funcționare sigură și fiabilă.
R: Modelele fixe sunt ideale pentru echipamente cu cerințe stabile de rezistență, în timp ce versiunile reglabile sunt mai potrivite pentru punere în funcțiune, testare, simulare a sarcinii și aplicații care necesită ajustarea rezistenței în timpul funcționării.
R: Este utilizat pe scară largă în motorizări, sisteme de frânare cu invertor, echipamente de sudură, bănci de sarcină, echipamente de testare a puterii, automatizări industriale, panouri electrice de control, sisteme de descărcare a bateriei, echipamente de energie regenerabilă, sisteme feroviare și alte aplicații industriale grele.
DUFEW produce rezistențe tubulare de înaltă calitate pentru controlul puterii industriale, sistemele de frânare, testarea sarcinii și aplicațiile de disipare a energiei. Indiferent dacă aveți nevoie de un produs standard sau de o soluție complet personalizată, echipa noastră de ingineri este pregătită să vă ofere suport tehnic profesionist și cotații rapide.
- Producție OEM și ODM
- Valori personalizate de rezistență
- Putere nominală de la 50W la 10kW
- Designuri reglabile și cu mai multe terminale
- Dimensiuni personalizate și soluții de montare
- Suport de selecție de inginerie
- Producție stabilă în vrac
- Livrare în întreaga lume
Contactați DUFEW astăzi pentru a discuta cerințele aplicației dvs. și pentru a primi o ofertă personalizată.
