Reactor DC Link

În sistemele VFD și de conversie a puterii de mare putere, treapta redresorului convertește puterea de curent alternativ în putere de curent continuu înainte de a alimenta secțiunea invertorului. În timpul acestui proces de conversie, curentul magistralei DC poate conține componente ondulatorii cauzate de caracteristicile de redresare, fluctuația sarcinii și funcționarea regenerativă.

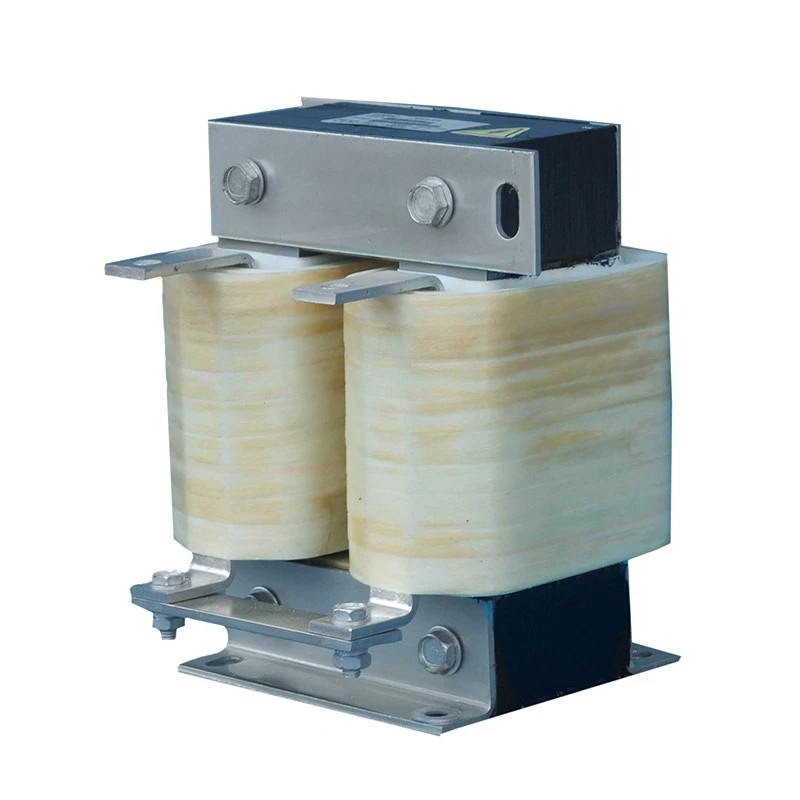

Reactorul electric Dufew DC Link este instalat în serie între secțiunile redresorului și invertorului din circuitul magistralei DC. Oferind stocarea inductivă a energiei, netezește variația curentului, menține fluxul continuu de curent continuu și reduce stresul electric asupra condensatoarelor de curent continuu și a dispozitivelor semiconductoare de putere.

Spre deosebire de reactoarele de curent alternativ convenționale, este special conceput pentru funcționare continuă cu curent continuu. Structura magnetică segmentată a spațiului de aer îmbunătățește rezistența la polarizarea DC, reduce riscul de saturație magnetică și menține performanța stabilă a inductanței în timpul funcționării industriale pe termen lung.

Dufew folosește miezuri de oțel siliciu laminate la rece cu pierderi reduse, sisteme de izolație Clasa F, procese de înfășurare de precizie și tehnologie de impregnare în vid pentru a obține performanțe termice fiabile, rezistență a izolației și stabilitate mecanică.

Modul în care reactorul DC Link îmbunătățește fiabilitatea sistemului

1. Reduceți ondulația curentului DC și îmbunătățiți stabilitatea magistralei

În timpul conversiei AC-DC, fluctuațiile de tensiune de la etapa redresorului pot introduce curent de ondulare în magistrala DC. Reactorul netezește forma de undă a curentului continuu, reduce componentele ondulației și îmbunătățește stabilitatea intrării invertorului, contribuind în același timp la reducerea stresului asupra condensatorilor magistralei CC. Acest lucru este deosebit de benefic pentru sistemele de acționare de mare putere care necesită o sursă stabilă de energie CC.

2. Menţineţi un flux continuu de curent continuu

În aplicațiile cu sarcini fluctuante sau condiții instabile de putere, pulsația excesivă a curentului poate afecta funcționarea invertorului. Prin reducerea discontinuității curentului și menținerea unui curent de redresor mai continuu, reactorul acceptă comutarea stabilă a invertorului și ajută la reducerea condițiilor anormale de funcționare în timpul funcționării dinamice.

3. Protejați condensatorii magistralei DC și componentele de alimentare

Curentul mare de ondulare poate accelera îmbătrânirea condensatorului DC și poate crește stresul termic asupra componentelor de putere. Designul optimizat limitează pulsația curentului și reduce stresul ondulat asupra condensatorilor, contribuind la îmbunătățirea fiabilității componentelor magistralei DC și la extinderea duratei de viață a întregului sistem de acționare.

4. Îmbunătățiți performanța factorului de putere de intrare

Prin netezirea caracteristicilor curentului continuu, reactorul poate îmbunătăți performanța electrică a sistemului convertor. Distorsiunea redusă a curentului contribuie la o mai bună utilizare a energiei și la o compatibilitate îmbunătățită cu sistemele electrice de mare putere.

Caracteristici de proiectare structurală de bază

Design segmentat al miezului cu spațiu de aer pentru rezistență la polarizare DC

Curentul continuu continuu produce un câmp magnetic unidirecțional care poate face ca miezurile magnetice convenționale să se apropie de saturație. Dufew adoptă o structură de miez segmentată a spațiului de aer pentru a reduce riscul de saturație DC, menținând în același timp o inductanță stabilă și o performanță eficientă de netezire a curentului. Acest design susține o funcționare fiabilă sub sarcini continue continue.

Structură de înfășurare cu pierderi reduse

Structura de înfășurare este optimizată pentru funcționarea cu curent continuu ridicat, ajutând la reducerea pierderii de rezistență în curent continuu și creșterea temperaturii, menținând în același timp performanța electrică stabilă și gestionarea eficientă a căldurii. Pentru aplicații cu curent ridicat, pot fi furnizate structuri de înfășurare cu folie pentru a reduce dimensiunea totală și pentru a îmbunătăți disiparea căldurii.

Sistem de izolație prin impregnare în vid

Procesul de impregnare în vid întărește sistemul de izolație și îmbunătățește rezistența la umiditate, rezistența mecanică și rezistența la vibrații. Combinat cu designul structural optimizat, susține o funcționare fiabilă pe termen lung, menținând în același timp vibrații electromagnetice scăzute și niveluri de zgomot de ≤65dB în condiții standard de testare.

Aplicații tipice

Condiții de selecție recomandate

Se recomandă un reactor DC Link atunci când:

Specificatii tehnice

Explicația numărului de model

Exemplu: CDL-600-0600-EIDA

Reactor DC Link vs Reactor AC

Capacitatea de producție și asigurarea calității

Dufew Electric este specializată în producția de componente electronice de putere, inclusiv reactoare, rezistențe de frânare, transformatoare și soluții electrice personalizate.

Procesul de fabricație al lui Dufew acoperă procesarea miezului magnetic, înfășurarea de precizie, impregnarea în vid, întărirea la temperatură înaltă și testarea performanței electrice. Fiecare etapă este controlată pentru a menține caracteristicile electrice consistente și calitatea fiabilă a produsului.

Inspecția calității acoperă rezistența izolației, tensiunea de rezistență, inductanța, creșterea temperaturii și aspectul. Aceste teste verifică performanța electrică a reactorului, fiabilitatea izolației, caracteristicile termice și calitatea generală a producției.

Pentru diferite cerințe ale proiectelor, Dufew oferă producție OEM și design electric personalizat, împreună cu consultanță inginerească și suport pentru documentația tehnică. Acest lucru permite ca produsul să fie adaptat la parametrii electrici specifici, condițiile de instalare și aplicațiile sistemului.

FAQ

Î1: Unde este instalat un reactor DC Link?

Un reactor DC Link este instalat în circuitul magistralei DC între secțiunile redresorului și invertorului unui VFD sau a unui sistem de conversie a puterii. Ajută la fluidizarea curentului DC, reduce componentele ondulate și îmbunătățește stabilitatea magistralei DC.

Î2: Care este diferența dintre acest produs și un reactor AC?

Principala diferență este circuitul de aplicare. Un reactor de curent alternativ este utilizat în circuitele de curent alternativ pentru a reduce armonicile, a limita impactul curentului și pentru a îmbunătăți calitatea energiei. Acest produs este proiectat pentru aplicații de magistrală DC pentru a netezi ondularea curentului și pentru a proteja componentele de pe partea de curent continuu.

Î3: De ce acest produs necesită un design de miez cu spațiu de aer?

Curentul continuu continuu poate crea polarizare magnetică în miez. Structura segmentată a spațiului de aer ajută la prevenirea saturației magnetice, la menținerea inductanței stabile și la asigurarea funcționării fiabile în condiții de curent continuu.

Î4: Poate Dufew să personalizeze specificațiile pentru diferite aplicații?

Da. Dufew oferă soluții personalizate, inclusiv tensiunea nominală, capacitatea curentului, valoarea inductanței, materialul de înfășurare, structura de instalare și dimensiunile mecanice în funcție de diferitele cerințe ale sistemului.
