Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

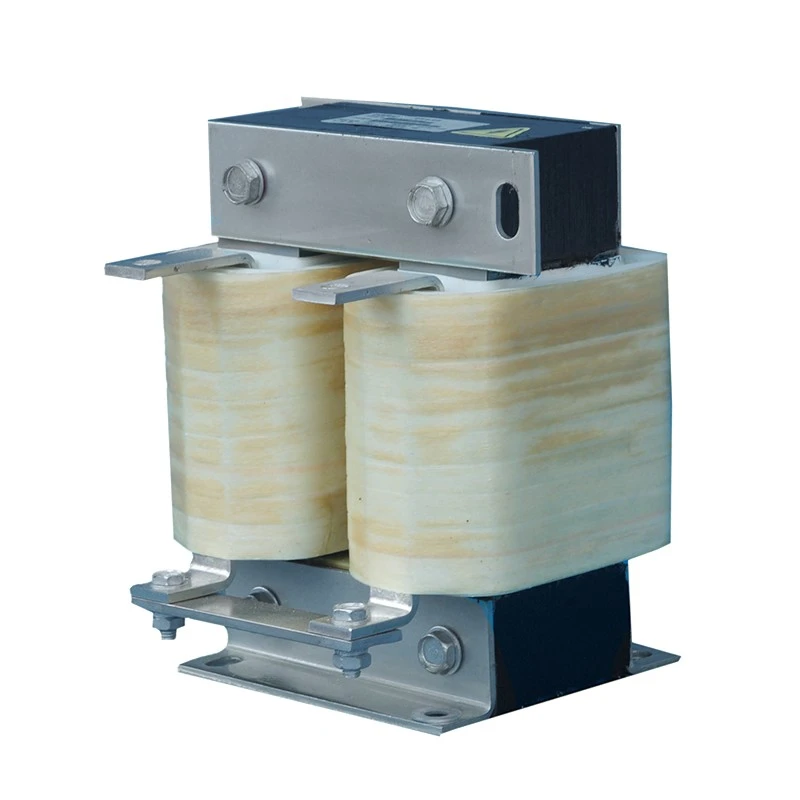

Reactorul vertical de legătură CC este instalat în circuitul intermediar de magistrală de curent continuu al sistemelor de acţionare cu frecvenţă variabilă pentru a îmbunătăţi stabilitatea puterii de curent continuu în timpul funcţionării continue şi schimbărilor dinamice ale sarcinii.
Spre deosebire de modelele orizontale cu profil redus, această configurație se concentrează pe reducerea lățimii dulapului printr-un miez aranjat vertical și o structură de înfășurare. Amprenta îngustă permite instalarea mai multor componente de antrenare una lângă alta, făcându-l potrivit pentru dulapuri electrice standard cu spațiu orizontal limitat.
Reactoarele Dufew sunt fabricate cu:
- Miezuri de oțel siliconic laminate la rece cu pierderi reduse
- Structuri magnetice segmentate rezistente la polarizare DC
- Sisteme de izolare la temperaturi ridicate clasa F
- Tratament de impregnare în vid
- Opțiuni de bobinare din cupru sau aluminiu
Structura verticală optimizată oferă performanță fiabilă a inductanței, disipare eficientă a căldurii și integrare flexibilă în sistemele de control industrial.
Multe dulapuri de comandă industriale necesită instalarea componentelor de înaltă densitate, menținând în același timp o lățime totală compactă. Configurația verticală reduce spațiul de instalare pe orizontală, permite ca unitățile de acționare să fie aranjate mai eficient una lângă alta și utilizează mai bine adâncimea și înălțimea dulapului disponibile. Această structură este potrivită în special pentru dulapurile VFD unde lățimea este limitarea principală a spațiului.
Structura verticală urmează direcția naturală a fluxului de aer a multor dulapuri industriale, susținând o cale de ventilație de jos în sus pentru o îndepărtare mai eficientă a căldurii în timpul funcționării continue. Prin reducerea acumulării locale de căldură și menținerea stabilității termice la sarcini nominale, designul ajută la asigurarea unei performanțe electrice consistente în timpul funcționării pe termen lung.
În timpul operațiunii de accelerare, decelerare sau cu sarcină variabilă, fluctuațiile curentului magistralei DC pot crește stresul asupra componentelor de putere. Reactorul ajută la ușurarea variației curentului și la reducerea impactului curentului de ondulare, susținând o funcționare mai stabilă a magistralei DC, contribuind în același timp la protejarea condensatorilor și a componentelor invertorului.
Structura verticală este optimizată pentru instalarea practică a dulapului, cu o amprentă mică de montare orizontală, poziționare stabilă a spațiului de aer și un aranjament compact al terminalelor. Suportul mecanic de încredere permite componentei să se integreze mai ușor în echipamentele industriale, reducând în același timp constrângerile asupra aspectului general al cabinetului.
Structura magnetică poziționată vertical reduce lățimea ocupată a carcasei, menținând în același timp performanța necesară a inductanței. Profilul său de instalare îngust folosește eficient spațiul disponibil din dulap și este potrivit pentru amenajările electrice de înaltă densitate.
Curentul continuu continuu poate crea polarizare magnetică și crește riscul de saturație. Dufew folosește o structură segmentată a spațiului de aer pentru a menține inductanța stabilă și pentru a îmbunătăți liniaritatea magnetică, ajutând la reducerea riscului de saturație și pentru a susține o funcționare continuă fiabilă în curent continuu.
Curenți nominali diferite necesită soluții diferite de conductor. Sunt disponibile înfășurări din cupru și aluminiu, în timp ce înfășurarea cu folie poate fi utilizată pentru modelele cu curent ridicat. Structura de înfășurare optimizată ajută la controlul pierderilor electrice și la îmbunătățirea disipării căldurii pentru o performanță stabilă pe termen lung.
Dispunerea terminalelor este concepută special pentru integrarea verticală a cabinetului, permițând conectarea convenabilă cu sistemele de bare colectoare superioare, reducând în același timp spațiul necesar pentru rutarea orizontală a cablurilor. Acest lucru are ca rezultat un aranjament mai curat al cablajului și simplifică instalarea în panouri de control compacte.
Exemplu: CDL-600-0600-EIDA
| Cod | Descriere |
|---|---|
| CDL | Seria de reactoare DC Link |
| 600 | Nivel de tensiune (600 = 690VDC) |
| 0600 | Curent nominal (0600 = 600A, 2500 = 2500A) |
| EI | Structura de bază (EI = miez trifazat, UI = miez monofazat) |
| D/W | Structura de instalare (D = vertical, W = orizontal) |
| A/C | Material de înfășurare (A = aluminiu, C = cupru) |
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Reactor vertical DC Link |
| Aplicație | Sisteme VFD DC Bus |
| Tensiune nominală | 220VAC / 380VAC / 690VAC / 1140VAC |
| Curent nominal | 5A - 3800A |
| Frecvența de operare | 50Hz / 60Hz / Personalizat până la 500Hz |
| Căderea de tensiune | 0,5% / 1% / 2% / 4% |
| Capacitate de supraîncărcare | 1,5× curent nominal timp de 60 de secunde |
| Rezistenta dielectrica | 3000VAC / 50Hz / 5mA / 1min |
| Rezistenta de izolare | ≥100MΩ (1000VDC) |
| Grad de protecție | IP00 / IP20 |
| Clasa de izolare | Clasa F (155℃) |
| Clasa de temperatură | T40 |
| Grad ignifug | UL94V-2 |
| Nivel de zgomot | ≤65dB |
| Durata de viață | ≥15 ani |
| Standarde | IEC289 / GB10229 / JB9644 |
| Aplicație | Cerință principală |
|---|---|
| Dulapuri de control VFD standard | Îmbunătățiți stabilitatea magistralei DC |
| Sisteme de antrenare a liftului | Sprijină cicluri frecvente de accelerare |
| Macara si echipamente de ridicare | Menține o conversie fiabilă a puterii |
| Sisteme Servo Drive | Reduce impactul ondulației |
| Echipamente de automatizare industrială | Optimizați utilizarea spațiului din dulap |
| Mașini de turnat prin injecție | Improve drive system reliability |
| Sisteme de testare | Mențineți o sursă de alimentare DC stabilă |
| Comparaţie | Reactor vertical DC Link | Reactor DC Link orizontal |
|---|---|---|
| Structura | Design înalt și îngust | Design plat cu profil redus |
| Avantajul principal | Salvează lățimea dulapului | Salvează înălțimea dulapului |
| Cea mai bună stare de instalare | Lățime limitată, înălțime suficientă | Înălțime limitată, adâncime suficientă |
| Metoda de răcire | Calea verticală a fluxului de aer | Calea orizontală a fluxului de aer |
| Dispunerea terminalului | Conexiune de top | Conexiune laterală |
| Aplicație tipică | Dulapuri industriale standard | Dulapuri compacte de înălțime mică |
Este potrivit pentru dulapuri electrice în care spațiul orizontal este limitat, dar spațiul vertical este disponibil. Structura îngustă îi ajută pe ingineri să realizeze amenajări interne compacte.
Configurația verticală se concentrează pe reducerea lățimii dulapului, în timp ce configurația orizontală este dezvoltată pentru aplicații cu înălțime limitată a dulapului.
Performanța electrică depinde de designul magnetic, valoarea inductanței și curentul nominal. Structura verticală îmbunătățește în principal flexibilitatea instalării și integrarea cabinetului.
Da. Dufew acceptă soluții personalizate, inclusiv parametrii electrici, dimensiunile, structurile de montare și materialele conductoare în conformitate cu cerințele proiectului.
Dufew Electric este specializată în componente electronice de putere personalizate, inclusiv reactoare DC Link, reactoare AC, rezistențe de frânare, transformatoare și soluții electrice aferente.
Cu capacitate de inginerie profesională și procese de producție controlate, Dufew oferă soluții de reactoare fiabile pentru automatizarea industrială, sistemele VFD și aplicațiile de conversie a puterii.
Capacitățile de producție includ:
- Prelucrare de precizie a miezului
- Productie de bobinaj
- Reglarea spațiului de aer
- impregnare în vid
- Testarea performantelor electrice
Fiecare produs este verificat prin testarea rezistenței de izolație, a tensiunii de rezistență, a inductanței, a creșterii temperaturii și a zgomotului.
Dufew menține îmbunătățirea continuă a managementului calității și a standardelor de produs. Compania oferă certificare ISO de management al calității, certificare CE, rapoarte de testare a produselor și documente tehnice pentru a sprijini clienții industriali globali.
Dufew folosește soluții de ambalare orientate spre export pentru a asigura transportul sigur al reactoarelor industriale.
Ambalajul include:
- Protectie la umezeala pentru componentele izolatiei
- Fixare intarita in timpul transportului
- Carcase din lemn personalizate pentru modele mari
- Identificarea produsului si documentatia tehnica
Fiecare reactor este inspectat înainte de expediere și este furnizat cu documentele necesare conform cerințelor proiectului clientului.
