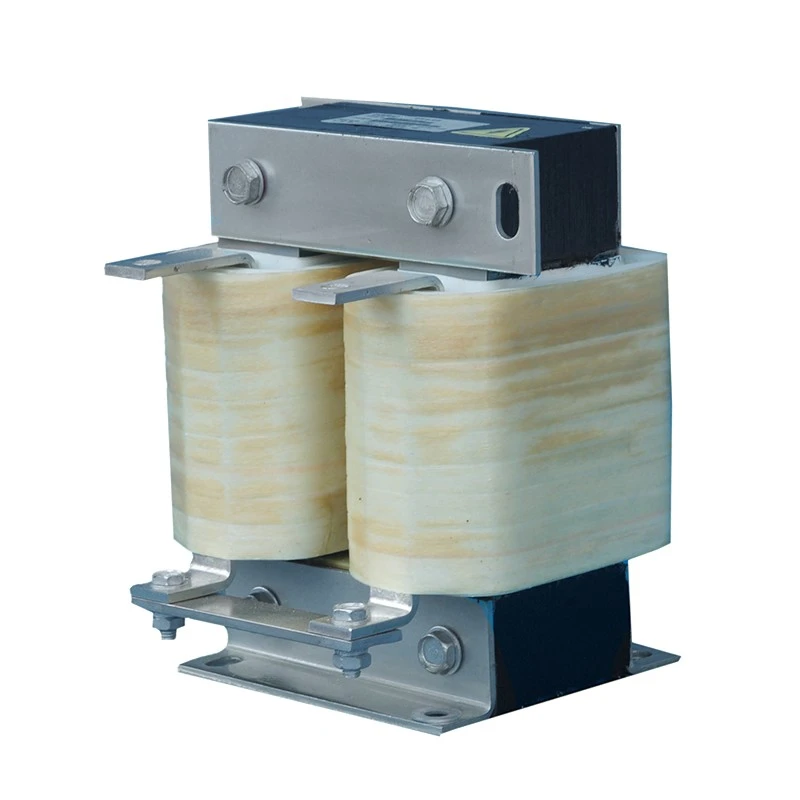

Reactor DC Link orizontal

În sistemele de acționare industriale, reactoarele de legătură în curent continuu sunt instalate în mod obișnuit în circuitul de curent continuu intermediar pentru a reduce fluctuația curentului cauzată de redresare și modificări de sarcină. Cu toate acestea, structurile verticale tradiționale ale reactoarelor pot crea provocări de instalare în dulapuri compacte, unde spațiul vertical este limitat.

Reactorul electric orizontal DC Link Dufew adoptă o structură magnetică plată cu miez și ansamblu de înfășurare dispuse orizontal. Acest design reduce înălțimea totală, menținând în același timp performanța necesară inductanței și capacitatea termică.

Reactorul este fabricat cu laminate din oțel siliciu laminat la rece cu pierderi reduse, materiale de izolație de clasă F pentru temperaturi înalte și tehnologie de impregnare în vid. Pentru aplicații cu curent ridicat, sunt disponibile structuri de înfășurare cu folie fără bobină pentru a obține dimensiuni compacte, disipare îmbunătățită a căldurii și funcționare continuă stabilă.

Spre deosebire de reactoarele verticale standard, configurația orizontală se concentrează pe integrarea mecanică, optimizarea fluxului de aer și flexibilitatea aspectului cabinetului, făcându-l potrivit pentru echipamentele moderne de antrenare compacte.

De ce să alegeți un reactor DC Link orizontal?

1. Design cu profil redus care economisește spațiu pentru dulapuri compacte

Multe dulapuri de control industriale au limitări stricte de înălțime datorită aranjamentelor VFD cu mai multe straturi, carcaselor electrice integrate în mașină, sistemelor mobile de alimentare sau dulapurilor înguste de alimentare CC. Configurația cu profil redus reduce înălțimea totală, utilizând în același timp mai bine lățimea disponibilă a dulapului, permițând o integrare mai ușoară în echipamentele cu spațiu de instalare limitat. În comparație cu reactoarele verticale convenționale, acest aranjament oferă inginerilor o mai mare flexibilitate atunci când optimizează amenajările dulapurilor fără a crește înălțimea incintei.

2. Structură de răcire orizontală eficientă

Managementul termic este critic pentru reactoarele de curent continuu care funcționează sub curent continuu. Designul de ventilație orizontală expune înfășurările la fluxul de aer pe mai multe suprafețe, în timp ce ventilația laterală ajută la reducerea acumulării de căldură, iar zona mai largă de disipare a căldurii promovează o distribuție mai uniformă a temperaturii. Capacele de protecție IP20 sunt proiectate pentru a menține fluxul de aer eficient, susținând o performanță stabilă în timpul funcționării pe termen lung la încărcare completă.

3. Performanță stabilă în condiții de vibrații ridicate

Aplicații precum macaralele, echipamentele mobile și mașinile industriale necesită stabilitate mecanică fiabilă. Baza de montare mai lată oferă un suport mai puternic, în timp ce fixarea în mai multe puncte ajută la limitarea deplasării în timpul funcționării. O structură stabilă a spațiului de aer menține performanța constantă a inductanței, iar conexiunile terminale sigure ajută la rezistența vibrațiilor în medii industriale solicitante.

4. Cablaj optimizat pentru dulapuri electrice înguste

Aranjarea terminalelor laterale simplifică integrarea în dulapuri electrice înguste prin reducerea obstrucției verticale a cablajului și scurtarea distanțelor de rutare a magistralei DC, acolo unde este cazul. De asemenea, permite o aranjare mai curată a cablurilor pozitive și negative, ajutând inginerii să obțină un aspect electric mai compact și mai organizat.

Explicația numărului de model

Exemplu: CDL-600-0600-EIDA

Specificatii tehnice

Avantaje structurale cheie

1. Design cu profil redus pentru dulapuri VFD cu înălțime restricționată

Miezul orizontal și aranjamentul înfășurării reduc semnificativ înălțimea totală a instalării în comparație cu reactoarele CC verticale convenționale.

Acest design ajută la:

- Se potrivește în dulapuri VFD ultra-subțiri, cu spațiu vertical limitat

- Suportă dispoziții cu mai multe straturi de dulap fără a interfera cu componentele superioare

- Îmbunătățiți utilizarea spațiului în carcase electrice compacte

- Simplificați integrarea în sistemele de control montate pe mașină

Structura plată este potrivită în special pentru dulapuri înguste și alungite, unde înălțimea este limitarea principală a instalării.

2. Structură de răcire orizontală optimizată pentru funcționare continuă

Managementul termic este critic pentru reactoarele de curent continuu care funcționează sub sarcină de curent continuu.

Designul orizontal îmbunătățește disiparea căldurii prin:

- Suprafețe de înfășurare mai largi expuse fluxului de aer

- Canale de ventilație laterale care reduc acumularea de căldură

- Distribuție mai uniformă a temperaturii în timpul funcționării pe termen lung

- Design de protecție compatibil IP20 fără a bloca căile fluxului de aer

În comparație cu structurile stivuite vertical, calea orizontală a fluxului de aer ajută la reducerea punctelor fierbinți locale și îmbunătățește stabilitatea de funcționare.

3. Structură mecanică întărită pentru aplicații cu vibrații ridicate

Echipamentele industriale, cum ar fi sistemele mobile de alimentare, echipamentele de ridicare și mașinile grele, pot experimenta vibrații mecanice continue.

Reactorul adoptă o structură de montare orizontală ranforsată, cu:

- Suport de bază mai larg pentru stabilitate mecanică îmbunătățită

- Puncte de fixare multiple pentru a reduce riscul de deplasare

- Poziționare stabilă a spațiului de aer pentru a menține inductanța constantă

- Dispoziție laterală sigură a terminalelor pentru a reduce tensiunea cablului

Acest design îmbunătățește fiabilitatea în aplicațiile care necesită funcționare pe termen lung în condiții de vibrații.

4. Dispoziție de cablare eficientă în spațiu pentru dulapuri compacte

Aranjarea eficientă a cablurilor este importantă în dulapurile electrice de înaltă densitate.

Configurația orizontală oferă:

- Borne pozitive și negative poziționate lateral pentru o dirijare mai ușoară a cablurilor

- Obstrucție verticală redusă în interiorul dulapului

- Conexiuni de magistrală DC mai scurte și mai curate

- Separare îmbunătățită între căile de cablare DC pozitive și negative

Dispunerea optimizată a cablajului îi ajută pe ingineri să obțină un design mai curat al cabinetului, îmbunătățind în același timp eficiența instalării și accesibilitatea întreținerii.

Aplicații tipice

1. Dulapuri de control VFD integrate cu profil redus

Reactorul orizontal DC Link este ideal pentru dulapuri de control electric ultra-subțiri utilizate în mașini-unelte, linii de producție compacte și echipamente de automatizare integrate în care spațiul de instalare vertical este limitat, dar adâncimea dulapului este disponibilă.

Structura de înălțime redusă permite inginerilor să instaleze reactorul fără a mări dimensiunile cabinetului, făcându-l potrivit pentru proiectele de echipamente sensibile la spațiu.

2. Sisteme de dulapuri cu unități stivuite cu mai multe straturi

În ansamblurile de dulap VFD cu mai multe straturi, fiecare secțiune de antrenare are un spațiu liber vertical limitat datorită aranjamentelor componentelor stivuite.

Structura orizontală ajută la evitarea interferențelor cu straturile superioare și inferioare ale echipamentelor, menținând în același timp o performanță stabilă a curentului magistralei DC, făcându-l potrivit pentru dulapuri de drive compacte cu densitate mare a componentelor.

3. Sisteme de alimentare mobile și montate pe vehicule

Grupurile electrogene mobile, sursele de alimentare montate pe vehicul și sistemele portabile de acționare necesită adesea carcase electrice compacte, cu limitări stricte de înălțime.

Designul cu profil plat permite instalarea orizontală în carcase cu spațiu liber redus, menținând în același timp funcționarea fiabilă în condiții de vibrații și de lucru mobil.

4. Dispoziții de cabinet VFD liniar îngust și lung

Pentru încăperile electrice sau dulapuri de comandă aranjate în configurații liniare lungi, unde înălțimea dulapului este limitată, dar adâncimea interioară este disponibilă, reactorul orizontal oferă o soluție practică de instalare.

Structura sa plată permite o mai bună utilizare a spațiului podelei dulapului și simplifică aranjarea internă a componentelor.

5. Dulapuri redresoare compacte pentru sisteme de galvanizare și electroliză

Echipamentele de galvanizare și electroliză utilizează în mod obișnuit dulapuri înguste de curent continuu în care spațiul barelor colectoare și înălțimea de instalare sunt limitate.

Reactorul DC Link orizontal poate fi instalat într-o configurație plată pentru a stabiliza ieșirea curentului continuu, adaptându-se în același timp la configurațiile compacte ale cabinetului redresorului.

Reactor DC Link orizontal vs Reactor DC Link vertical

Capacitatea de producție și asigurarea calității

Dufew Electric este specializată în componente electronice de putere personalizate, inclusiv reactoare DC Link, reactoare AC, rezistențe de frânare, transformatoare și soluții electrice aferente.

Cu echipe de inginerie cu experiență și procese de producție controlate, Dufew oferă produse reactoare fiabile pentru sisteme VFD, automatizare industrială și aplicații de conversie a puterii.

Capacitățile de producție includ:

- Prelucrarea de precizie a miezului și fabricarea bobinării

- Optimizarea structurii spațiului de aer DC

- Impregnare în vid și tratament de izolare

- Testare de performanță și fiabilitate electrică

Fiecare reactor este verificat prin inspecții cheie, cum ar fi rezistența de izolație, tensiunea de rezistență, inductanța, creșterea temperaturii și testarea zgomotului.

Dufew Electric își îmbunătățește continuu sistemul de management al calității și standardele de produs. Compania oferă certificare ISO de management al calității, certificare CE, rapoarte de testare a produselor și documentație tehnică pentru a sprijini proiectele clienților globale.

Dufew oferă producție OEM, design personalizat și asistență inginerească pe baza cerințelor specifice aplicației.

Ambalare și livrare

Dufew Electric aplică soluții profesionale de ambalare pentru a proteja performanța reactorului în timpul transportului internațional.

Măsurile de ambalare includ:

- Protecție rezistentă la umiditate și izolație

- Fixare intarita pentru a preveni deteriorarea impactului

- Carcase din lemn standard de export pentru reactoare mari

- Etichetele produselor și documentele tehnice pentru o instalare ușoară

Fiecare unitate este inspectată înainte de expediere și livrată cu specificațiile necesare, rapoarte de testare și soluții de ambalare personalizate.

Dufew acceptă comenzi de loturi, proiecte OEM și cerințe globale de livrare.

FAQ

Î1: Când este acest reactor mai potrivit decât un design vertical?

Acest design este recomandat atunci când dulapul electric are înălțime limitată, dar lățime sau adâncime suficientă. Structura plată îi ajută pe ingineri să integreze unitatea în dulapuri compacte, menținând în același timp performanța fiabilă a magistralei DC.

Î2: Structura orizontală afectează performanța electrică?

Nu. Performanța electrică depinde în principal de proiectarea inductanței, structura magnetică, puterea nominală și tehnologia de înfășurare. Configurația orizontală îmbunătățește în principal flexibilitatea instalării, eficiența răcirii și integrarea cabinetului.

Î3: Poate Dufew să personalizeze dimensiunile și parametrii electrici?

Da. Dufew oferă soluții personalizate, inclusiv curentul nominal, cerințele de tensiune, valorile inductanței, dimensiunile, metoda de montare și materialele de înfășurare în conformitate cu cerințele de echipamente ale clientului.

Î4: Este acest reactor potrivit pentru medii cu vibrații?

Da. Structura de montare întărită și designul stabil al spațiului de aer îmbunătățesc fiabilitatea mecanică. Poate fi aplicat în echipamente industriale expuse la vibrații continue, cum ar fi sisteme mobile, echipamente de ridicare și mașini grele.
