Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

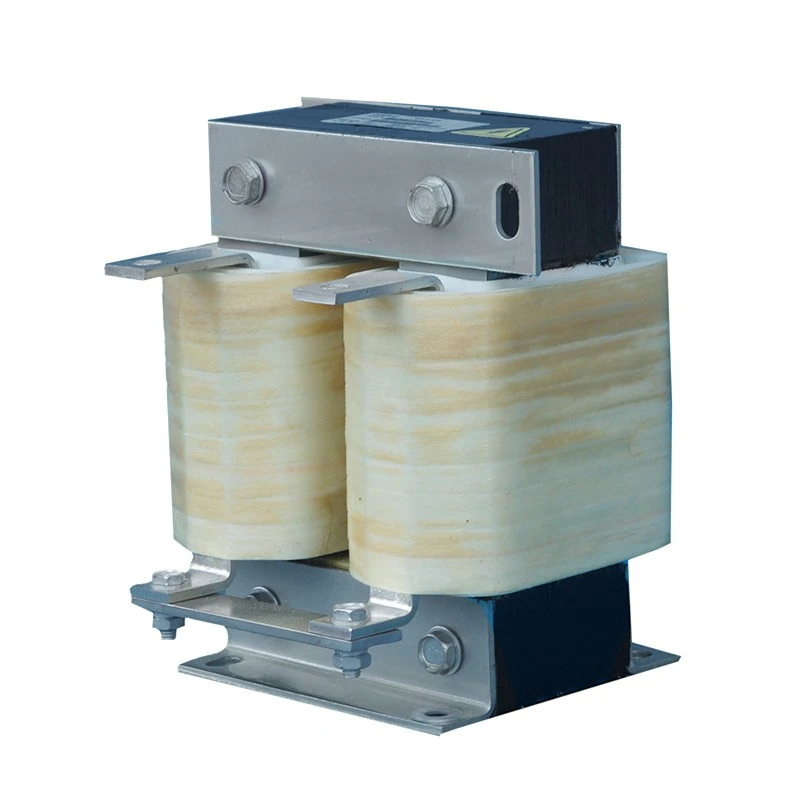

Reactorul VFD DC Link este conectat în serie în circuitul intermediar al magistralei DC între puntea redresorului și treapta invertorului unui sistem VFD.
În timpul conversiei AC-DC, funcționarea redresorului și variația sarcinii pot introduce ondularea curentului și fluctuațiile electrice în magistrala DC. Reactorul utilizează caracteristici de stocare inductivă a energiei pentru a uniformiza schimbările de curent, pentru a menține fluxul continuu de curent continuu și pentru a îmbunătăți stabilitatea sursei de alimentare cu invertor.
Spre deosebire de reactoarele de curent alternativ standard, reactoarele de curent continuu sunt proiectate să funcționeze în condiții de curent continuu. Dufew adoptă o structură magnetică segmentată, rezistentă la polarizare DC, pentru a menține inductanța stabilă și pentru a reduce riscul de saturație magnetică.
Reactorul are:
- Miez din oțel silicon laminat la rece cu pierderi reduse pentru pierderi magnetice reduse
- Structură segmentată a spațiului de aer pentru o funcționare stabilă în curent continuu
- Sistem de izolare clasa F pentru fiabilitate la temperaturi ridicate
- Proces de impregnare în vid pentru rezistență mecanică și rezistență la umiditate
- Opțiuni de înfășurare din cupru sau aluminiu pentru diferite cerințe de curent
Aceste caracteristici de proiectare fac ca reactoarele Dufew DC Link să fie potrivite pentru sistemele VFD care necesită performanță stabilă a magistralei DC, durată lungă de viață și funcționare fiabilă.
Etapa redresorului generează în mod natural componente de ondulare în curentul continuu. Un reactor DC Link netezește forma de undă a curentului, reduce curentul de ondulare și ajută la menținerea conducției continue a curentului, oferind o intrare mai stabilă la invertor. Acest lucru reduce fluctuațiile sursei de curent continuu și sprijină funcționarea constantă a motorului.
Curentul de ondulare excesiv poate crește încălzirea condensatorului și poate accelera îmbătrânirea componentelor. Prin reducerea stresului de încărcare și a sarcinii termice pe componentele magistralei DC, reactorul poate ajuta la extinderea duratei de viață a condensatorului, la îmbunătățirea fiabilității generale a componentelor și la reducerea cerințelor de întreținere.
Echipamentele industriale funcționează adesea în condiții frecvente de accelerare, frânare și schimbări de sarcină. Reactorul ajută la menținerea funcționării stabile a invertorului și la reducerea impactului electric al variației rapide a sarcinii, susținând în același timp funcționarea fiabilă a dispozitivelor semiconductoare de putere.
Îmbunătățind caracteristicile magistralei DC și reducând distorsiunea curentului, reactorul ajută la optimizarea utilizării puterii și la limitarea influenței armonicilor. Acest lucru îl face potrivit pentru sistemele de antrenare industriale de mare putere unde este necesară o performanță electrică stabilă.
Curentul continuu continuu poate produce polarizare magnetică și poate crește riscul de saturație a miezului în modelele de reactoare convenționale. Tehnologia Dufew segmentat air-gap oferă o inductanță mai stabilă și o liniaritate magnetică îmbunătățită, ajutând la reducerea riscului de saturație și la menținerea funcționării fiabile în condiții continue de curent continuu.
Structura de înfășurare este proiectată pentru funcționare în curent continuu mare și poate folosi conductori de cupru sau aluminiu în funcție de cerințele aplicației. Pierderea scăzută de rezistență și creșterea controlată a temperaturii contribuie la o performanță stabilă pe termen lung. Pentru modelele cu curent ridicat, structurile de înfășurare cu folie pot fi, de asemenea, utilizate pentru a îmbunătăți disiparea căldurii, menținând în același timp un design compact al instalării.
Procesul de impregnare în vid întărește sistemul de izolație și îmbunătățește stabilitatea mecanică, rezistența la umiditate și rezistența la vibrații. Acest tratament ajută la menținerea performanțelor electrice și mecanice fiabile în timpul funcționării industriale pe termen lung.
Soluțiile Dufew DC Link Reactor sunt utilizate pe scară largă în sistemele industriale de conversie a puterii și de acționare a motoarelor.
| Aplicație | Cerință principală |
|---|---|
| Sisteme de acţionare cu frecvenţă variabilă | Reduceți ondulația DC și îmbunătățiți fiabilitatea unității |
| Sisteme de servomotor | Îmbunătățiți stabilitatea magistralei DC în timpul funcționării dinamice |
| Lifturi | Sprijină cicluri frecvente de accelerare și frânare |
| Macarale portuare și echipamente de ridicat | Îmbunătățiți fiabilitatea în condiții de încărcare mare |
| Laminoare | Reduceți stresul electric în timpul funcționării continue |
| Mașini de turnat prin injecție | Îmbunătățiți stabilitatea acționării motorului |
| Mașini de trefilare | Menține o transmisie lină a puterii |
| Utilaje textile | Sprijină funcționarea stabilă pe termen lung |
| Sisteme de testare | Îmbunătățiți consistența electrică |
Un reactor DC Link este recomandat atunci când sistemul VFD experimentează:
| Starea sistemului | Scopul recomandat |
|---|---|
| Fluctuație frecventă a curentului continuu | Reduceți curentul de ondulare |
| VFD cu sursă de tensiune cu filtrare prin condensator | Protejați condensatorii magistralei DC |
| Alimentare cu transformator de mare capacitate | Îmbunătățiți stabilitatea puterii |
| Dezechilibru de tensiune trifazat | Reduceți stresul electric |
| Accelerări și decelerații frecvente | Îmbunătățiți fiabilitatea invertorului |
| Cerințe ridicate de calitate a puterii | Reduce impactul armonic |
Exemplu: CDL-600-0600-EIDA
| Cod | Descriere |
|---|---|
| CDL | Seria de reactoare DC Link |
| 600 | Nivel de tensiune (600 = 690VDC) |
| 0600 | Curent nominal (0600 = 600A, 2500 = 2500A) |
| EI | Structura de bază (EI = miez trifazat, UI = miez monofazat) |
| D | Structura de instalare (D = Instalare verticală, W = Instalare orizontală) |
| A | Material de înfășurare (A = aluminiu, C = cupru) |
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Reactor VFD DC Link |
| Poziția de instalare | Circuit magistrală DC între redresor și invertor |
| Tensiune nominală | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frecvența de operare | 50Hz / 60Hz / Personalizat până la 500Hz |
| Curent nominal | 5A - 3800A |
| Căderea de tensiune | 0,5% / 1% / 2% / 4% |
| Capacitate de supraîncărcare | 1,5 ori curentul nominal timp de 60 de secunde, interval de 1 oră |
| Rezistenta dielectrica | 3000VAC / 50Hz / 5mA / 1min |
| Rezistenta de izolare | ≥100MΩ la 1000VDC |
| Grad de protecție | IP00 / IP20 |
| Clasa de izolare | Clasa F (155℃) |
| Grad ignifug | UL94V-2 |
| Nivel de zgomot | ≤65dB (testat la 1 metru distanță orizontală) |
| Durata de viață | ≥15 ani |
| Standarde aplicabile | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric este specializată în componente electronice de putere personalizate, inclusiv reactoare DC Link, reactoare AC, rezistențe de frânare, transformatoare și soluții electrice aferente.
Cu capacitate de inginerie profesională și procese de producție controlate, Dufew oferă soluții de reactoare fiabile pentru sisteme VFD, automatizare industrială și aplicații de conversie a puterii.
Producția Dufew include:
- Prelucrare de precizie a miezului din oțel siliconic
- Fabricarea structurii magnetice segmentate cu spatiu de aer
- Productie de bobinaj din cupru si aluminiu
- Tratament de impregnare în vid
- Proces de întărire la temperatură ridicată
- Testarea performantelor electrice
Fiecare reactor este supus unor proceduri stricte de inspecție, inclusiv:
| Articol de inspecție | Scop |
|---|---|
| Testarea rezistenței izolației | Verificați fiabilitatea izolației |
| Testarea rezistenței dielectrice | Confirmați performanța de siguranță electrică |
| Testarea inductanței | Asigurați caracteristicile necesare reactorului |
| Testare de creștere a temperaturii | Verificați performanța termică |
| Testarea zgomotului | Controlați nivelul de zgomot de funcționare |
| Verificarea aspectului | Confirmați calitatea producției |
Dufew oferă soluții personalizate bazate pe tensiunea nominală, intervalul de curent, inductanța, căderea de tensiune, structura de instalare, spațiul din dulap și cerințele materialelor de înfășurare. Designul poate fi adaptat la diferite condiții electrice și mecanice pentru a asigura o integrare adecvată cu sistemul de acționare al clientului.
Serviciile acoperă producția OEM, proiectarea personalizată a reactoarelor, documentația tehnică și suportul de inginerie a aplicațiilor, ajutând clienții să abordeze cerințele specifice ale proiectelor, de la selecția produselor până la integrarea sistemului.
Produsele Dufew sunt fabricate conform standardelor industriale recunoscute și cerințelor de calitate.
Standardele aplicabile includ:
| Standard | Descriere |
|---|---|
| ISO 9001 | Sistemul de management al calității |
| IEC289:1987 | Reactor Standard |
| GB10229-88 | Standard pentru reactor (echivalent cu IEC289:1987) |
| JB9644-1999 | Reactor pentru unități electrice cu semiconductor |
| CE | Cerință de conformitate a produsului |
Dufew oferă soluții de ambalare standard pentru export pentru a asigura transportul în siguranță și performanța fiabilă a produsului.
- Protectie rezistenta la umiditate
- Structura de fixare rezistenta la socuri
- Carcase din lemn de export armate pentru reactoare mari
- Etichetele produselor si documentele tehnice
- Înregistrări de inspecție înainte de expediere
Fiecare unitate este inspectată înainte de livrare pentru a se asigura că parametrii electrici și cerințele mecanice respectă specificațiile clientului.
Dufew acceptă:
- Producție în loturi
- proiecte OEM
- Livrare internațională
- Cerințe de ambalare personalizate
| Dimensiunea de comparație | Reactor VFD DC Link | Reactor de curent alternativ trifazat standard |
|---|---|---|
| Poziția de instalare | Instalat în secțiunea magistrală DC între redresor și invertor | Instalat pe partea de intrare AC sau pe partea de ieșire AC a sistemelor VFD |
| Design miez magnetic | Miez segmentat cu întrefiere proiectat pentru curent continuu cu componente ondulate CA | Miez magnetic convențional proiectat pentru flux magnetic AC simetric |
| Funcția principală | Ondularea netedă a curentului DC, îmbunătățirea stabilității magistralei DC, reducerea stresului asupra componentelor DC | Reduceți armonicile AC, limitați curentul de supratensiune și îmbunătățiți calitatea formei de undă AC |
| Condiție de funcționare | Funcționează în condiții de polarizare DC și necesită un design rezistent la saturație | Funcționează în condiții magnetice alternative alternative |
| Valoarea tipică a aplicației | Protejează condensatorii DC și îmbunătățește stabilitatea de funcționare a invertorului | Îmbunătățește calitatea energiei pe partea de curent alternativ și protecția pe partea motorului |
Un reactor de legătură CC este instalat în circuitul magistralei CC pentru a uniformiza fluctuația curentului și pentru a reduce tensiunea de ondulare a componentelor CC. Un reactor AC este instalat pe partea AC pentru a controla armonicile de intrare sau tensiunea electrică de ieșire. Pozițiile lor de instalare și cerințele de proiectare sunt diferite.
Este recomandat pentru sistemele VFD cu puteri nominale mari, ondulație semnificativă de curent DC, schimbări frecvente de sarcină sau aplicații care necesită o stabilitate îmbunătățită a magistralei DC.
Prin limitarea curentului de ondulare și reducerea fluctuației curentului de încărcare, reactorul scade stresul termic și electric asupra condensatoarelor de curent continuu, contribuind la îmbunătățirea fiabilității și a duratei de viață a acestora.
Da. Dufew acceptă personalizarea tensiunii nominale, a capacității curente, a valorii inductanței, a căderii de tensiune, a materialului de înfășurare, a dimensiunilor și a configurației de instalare în funcție de cerințele proiectului.
Dufew Electric oferă soluții personalizate de reactoare DC Link pentru sisteme VFD industriale, echipamente de conversie a puterii și aplicații de automatizare.
Cu capacitate de inginerie profesională, procese avansate de fabricație și control strict al calității, Dufew ajută clienții să îmbunătățească stabilitatea magistralei DC, să reducă stresul electric și să obțină o funcționare fiabilă pe termen lung.
Contactați Dufew Electric pentru proiectare personalizată a reactorului, cooperare OEM și sprijin pentru proiect.
