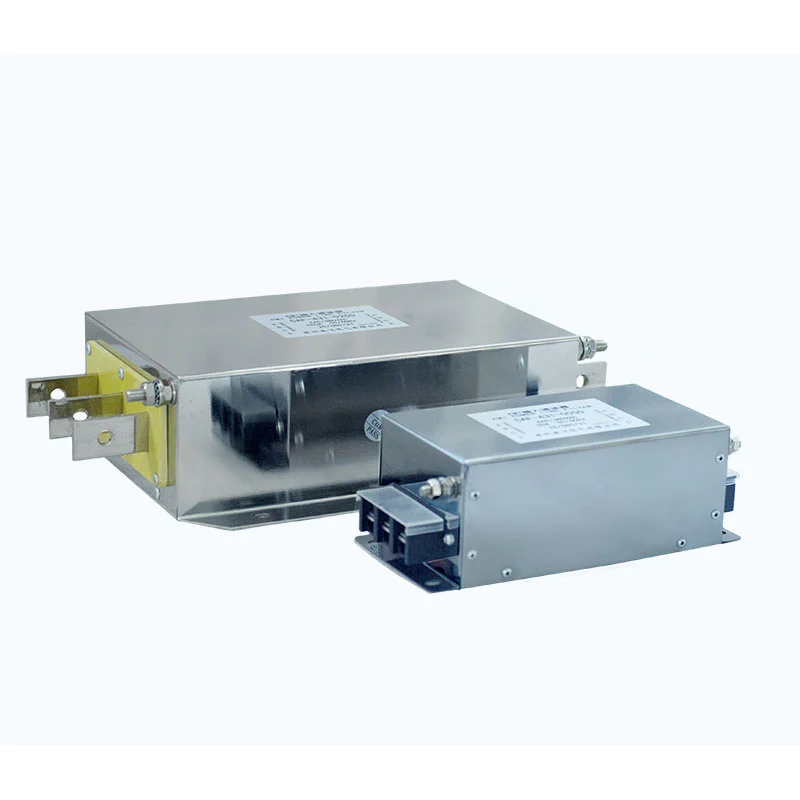

Filtrul de interferență electromagnetică încorporează o rețea de filtrare trece-jos în mai multe etape, constând dintr-o bobine de mod comun, condensatoare X, condensatoare Y și rezistențe.
Choke-ul de mod comun folosește doi conductori înfășurați pe același miez magnetic și prezintă impedanță mare la interferența în modul comun. Condensatorii X sunt conectați peste conductorii de linie pentru a suprima interferențele în mod diferențial, în timp ce condensatorii Y sunt conectați între liniile de alimentare și masă pentru a oferi o cale pentru zgomotul de mod comun de înaltă frecvență la masă.
Aceste componente lucrează împreună pentru a asigura suprimarea EMI în bandă largă. Structura de filtrare în mai multe etape este optimizată în funcție de caracteristicile frecvenței de interferență întâlnite în mod obișnuit în aplicațiile variatoare de frecvență.
| Parametru | Caietul de sarcini |
|---|---|
| Tensiune nominală | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frecvența de operare | 50 Hz / 60 Hz / până la 500 Hz |
| Curent nominal | 5A--1600A |
| Rezistenta dielectrica | Linie la linie: 1500VDC, 60s; Linie la pământ: 2500VDC, 60s |
| Rezistenta de izolare | >100MΩ la 1000VDC |
| Capacitate de suprasarcină | 1,4 × curent nominal timp de 1 minut, cu intervale de cel puțin 15 minute |
| Lungimea maximă a cablului | 400m pentru cablu ecranat; 300m pentru cablu neecranat |
| Evaluare de protecție | IP00 / IP20 |
| Clasa de izolare | T40 / F (155°C) |
| Evaluare ignifugă | UL94 V-2 |
| Standard de produs | GB/T 15287/8 |
- Suprimarea modului comun și a modului diferențial: Rețeaua de filtrare este proiectată pentru a atenua interferența electromagnetică atât în modul comun, cât și în modul diferențial.
- Suprimarea EMI bidirecțională: filtrul poate atenua interferența care se deplasează între sursa de alimentare și echipamentul conectat, ajutând la reducerea transmisiei de zgomot nedorit în ambele direcții.
- Compatibilitate cu aplicațiile VFD: Proiectat pentru sistemele de acţionare cu frecvenţă variabilă în care interferenţele electromagnetice legate de comutare și zgomotul condus necesită o suprimare suplimentară.
- Filtrare în mai multe etape: combinația de bobine de mod comun, condensatoare X, condensatoare Y și elemente rezistive oferă performanță de filtrare în mai multe etape.
- Gamă electrică largă: Opțiunile de tensiune nominală de la 220VAC la 1140VAC și opțiunile de curent nominal de la 5A la 1600A suportă o gamă largă de aplicații de alimentare industriale.
- Design cu curent de scurgere scăzut: Structura de filtrare este proiectată ținând cont de cerințele de curent de scurgere și de împământare a sistemului.
- Aplicații pentru cabluri lungi: sunt disponibile configurații adecvate pentru sistemele VFD care utilizează cabluri lungi de motor, în funcție de condițiile reale de acționare, cablu, motor și instalare.
- Selecție personalizată: Dufew Electric poate evalua tensiunea nominală, curentul, frecvența, lungimea cablului, condițiile de instalare și alți parametri de aplicație pentru selectarea produsului.
Filtrul de interferență electromagnetică este potrivit pentru aplicații industriale în care compatibilitatea electromagnetică și calitatea puterii sunt importante, inclusiv:
1. Echipamente industriale cu cerințe stricte de compatibilitate electromagnetică.
2. Sisteme care utilizează mai multe VFD în care interferența electromagnetică dintre unități trebuie controlată.
3. Aplicațiile de intrare VFD unde interferențele conduse sau radiate pot afecta rețeaua de alimentare sau echipamentele din apropiere.
4. Sisteme VFD afectate de perturbații electrice, interferențe armonice sau zgomot electromagnetic excesiv.
5. Echipamente industriale care necesită protecție suplimentară împotriva funcționării anormale legate de interferențe.
6. Echipamente industriale de producție și automatizare.
7. Energie regenerabilă și sisteme de stocare a energiei folosind echipamente electronice de putere.
8. Sisteme de antrenare cu motor cu cabluri lungi sau medii electromagnetice solicitante.
Selectarea unui filtru de interferență electromagnetică necesită mai mult decât potrivirea tensiunii și curentului. Filtrul trebuie evaluat în funcție de sistemul electric complet, configurația echipamentului și mediul de instalare pentru a se asigura că specificația selectată este potrivită pentru aplicația dorită.
Dufew Electric poate susține evaluarea tehnică pe baza tensiunii și curentului nominal, frecvența de operare, puterea nominală VFD, interferența în modul comun și în modul diferențial, lungimea cablului motorului, configurația cablului ecranat sau neecranat, condițiile de împământare, spațiul de instalare, cerințele termice, mediul electromagnetic și desenele clientului sau specificațiile tehnice.
Pentru proiecte personalizate, clienții pot furniza specificații electrice, desene tehnice, mostre fizice, informații despre echipamente sau condiții de aplicare pentru evaluarea inginerească. Pe baza acestor cerințe, Dufew Electric poate furniza produse standard sau poate dezvolta configurații de filtre specifice aplicației.
Selectați tensiunea nominală și curentul nominal al filtrului în funcție de puterea nominală VFD și de mediul electromagnetic. Ca un ghid general de selecție, curentul nominal al filtrului poate fi selectat la aproximativ 1,2--1,5 ori curentul nominal al echipamentului, în funcție de aplicația reală și de recomandările producătorului. Tensiunea nominală a filtrului trebuie să se potrivească cu tensiunea de operare a VFD.
Verificați carcasa pentru deteriorări, verificați dacă terminalele sunt intacte și confirmați că marcajele și specificațiile produsului sunt clar vizibile.
Instalați filtrul la punctul de intrare al energiei echipamentului sau la intrarea sursei de interferență, cum ar fi un VFD, și păstrați-l cât mai aproape posibil de echipamentul protejat.
Când este instalat pe un dulap de comandă din metal, asigurați-vă suficient contact metal-metal între carcasa filtrului și carcasă pentru a sprijini disiparea căldurii și ecranarea electromagnetică.
Utilizați orificiile de montare desemnate pentru a fixa filtrul în interiorul dulapului de comandă sau pe placa de montare. Asigurați-vă că filtrul este bine instalat și că potrivirea impedanței și cerințele de împământare sunt luate în considerare în mod corespunzător.
Conectați filtrul în serie între sursa de alimentare și intrarea VFD conform diagramei de cablare. Nu inversați bornele de intrare și de ieșire.
Borna de împământare trebuie conectată în mod fiabil la pământ de protecție. Păstrați legătura de împământare cât mai scurtă posibil; se recomandă o lungime a conductorului de împământare de cel mult 30 cm.
Nu legați firele de intrare ale filtrului împreună cu firele de la sarcină sau de ieșire. Acest lucru poate crește cuplarea electromagnetică între părțile de intrare și ieșire și poate reduce semnificativ capacitatea filtrului de a suprima EMI.
Cablurile de intrare și de ieșire trebuie direcționate separat pentru a minimiza cuplarea nedorită.
După ce ați confirmat că toate conexiunile sunt corecte, porniți sistemul și monitorizați starea de funcționare a VFD. Verificați dacă a fost atinsă reducerea așteptată a interferențelor electromagnetice și a condițiilor anormale de funcționare.
| Factorul de comparație | Filtru EMI compozit integrat Dufew | Filtru simplu convențional |
|---|---|---|
| Structura de filtrare | Filtrare în mai multe etape folosind o combinație de bobine de mod comun, condensatoare X, condensatoare Y și elemente rezistive | De obicei se bazează pe o structură inductivă mai simplă cu o singură etapă |
| Suprimarea EMI | Proiectat pentru a aborda atât interferența în mod comun, cât și în modul diferenţial | Suprimarea interferențelor de înaltă frecvență poate fi limitată în funcție de structura filtrului |
| Managementul termic | Proiectarea structurală integrată poate sprijini aranjarea mai organizată a componentelor și managementul termic | Concentrația componentelor poate crește acumularea de căldură localizată în condiții continue de încărcare mare |
| Instalare | Configurația integrată a filtrului poate simplifica montarea și conexiunea electrică | Componentele separate de filtrare pot necesita montare și cablare suplimentare |
| Managementul materialelor | O unitate integrată poate simplifica codificarea materialelor și gestionarea stocurilor | Componentele multiple pot crește numărul de articole materiale |
| Domeniu de aplicare | Potrivit pentru sisteme VFD și medii industriale cu cerințe EMI exigente | Mai potrivit pentru aplicații relativ simple în funcție de mediul electric |
Dufew Electric este un producător și furnizor de componente electronice de putere din China, cu capacități de producție care acoperă rezistențe industriale, sisteme de frânare, reactoare, filtre EMI, filtre de putere, transformatoare și componente electrice personalizate. Pentru filtrele de interferență electromagnetică, producția și inspecția sunt efectuate în conformitate cu specificațiile produsului, cerințele tehnice aplicabile și cerințele clienților.
Procesul de fabricație acoperă selecția materialelor, asamblarea componentelor, testarea electrică, verificarea performanței, inspecția finală, ambalarea și expedierea. Verificările cheie ale calității pot include:
- Verificarea tensiunii nominale și a curentului
- Testarea rezistentei izolatiei
- Testarea rigidității dielectrice
- Testarea performantelor electrice
- Inspecție vizuală și dimensională
- Inspecție terminale și conexiuni
- Inspectia produsului final
Specificațiile produsului și cerințele de inspecție sunt controlate pe parcursul producției pentru a menține performanța electrică constantă și calitatea produsului. Înregistrările de testare specifice produsului și documentația tehnică pot fi, de asemenea, furnizate în conformitate cu cerințele proiectului.
Dufew Electric menține certificări de calitate relevante, documentație de produs și înregistrări de testare pentru a sprijini evaluarea clienților și cerințele de achiziție.
Certificatele și documentele tehnice aplicabile pot fi furnizate pentru revizuire în funcție de produsul specific, proiectul și cerințele clientului.
În calitate de furnizor de componente electronice de putere în China, Dufew Electric acceptă comenzi internaționale B2B de la selecția produselor și evaluarea mostrelor prin producție, inspecție, ambalare și expediere.
Aranjamentele tipice de livrare pot fi coordonate în funcție de volumul comenzii, dimensiunile produsului, destinația, timpul de livrare și cerințele clienților.
Opțiunile logistice disponibile pot include:
- Transport maritim: potrivit pentru comenzi internaționale obișnuite și de volum mare.
- Transport aerian: potrivit pentru expedieri urgente, mostre și comenzi de volum mai mic.
- Livrare rapidă: Potrivit pentru mostre tehnice și pachete mici unde este necesară livrarea mai rapidă.
- Transportator desemnat de client: Dufew Electric poate coordona expedierea cu furnizorul de logistică desemnat de client, atunci când este necesar.
Ambalajele de export pot fi aranjate în funcție de structura produsului și cerințele de transport pentru a ajuta la protejarea componentelor electrice în timpul manipulării și tranzitului internațional.
Dufew Electric se concentrează pe componente electronice de putere, inclusiv rezistențe, sisteme de frânare, reactoare, filtre de interferență electromagnetică, filtre de putere și transformatoare.
Selecția produsului poate fi evaluată în funcție de parametrii electrici, caracteristicile VFD, lungimea cablului, mediul electromagnetic, condițiile de instalare și alte cerințe de sistem.
Dufew acceptă specificații electrice personalizate, configurații, desene, mostre și cerințe specifice aplicației, supuse evaluării tehnice.
Fabricarea include inspecția materialelor, asamblarea controlată, testarea electrică, inspecția finală și documentația produsului în conformitate cu cerințele aplicabile.
Dufew Electric sprijină producătorii de echipamente, integratorii de sisteme, distribuitorii, clienții OEM și utilizatorii industriali cu furnizarea de produse și coordonarea logistică internațională.
Rețeaua sa de filtrare atenuează zgomotul nedorit care circulă între sursa de alimentare și echipamentul conectat, contribuind la reducerea interferențelor electromagnetice atât la intrare, cât și la ieșire.
Da, când este necesară suprimarea EMI suplimentară. Reactoarele abordează în primul rând armonicile curente și perturbațiile de putere, în timp ce filtrele EMI vizează zgomotul electromagnetic. Prin urmare, ele se pot completa reciproc.
Nu. Conductorii sunt izolați electric în timp ce împart același miez magnetic. În condiții de funcționare normală în mod diferențial, fluxurile lor magnetice se anulează în mare măsură reciproc.
Nr. Condensatorii X sunt utilizați peste conductorii de linie pentru zgomotul în mod diferențial, în timp ce condensatorii Y se conectează între liniile de alimentare și masă pentru zgomotul în modul comun. Au cerințe diferite de siguranță și izolare.
Dufew Electric produce componente electronice de putere pentru acţionarea motoarelor, automatizări industriale, energie regenerabilă, stocare a energiei şi sisteme de control al puterii. Cu suport de inginerie, producție controlată, testare electrică, personalizare și capabilități globale de aprovizionare B2B, oferim soluții fiabile, adaptate diverselor cerințe industriale.
