Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

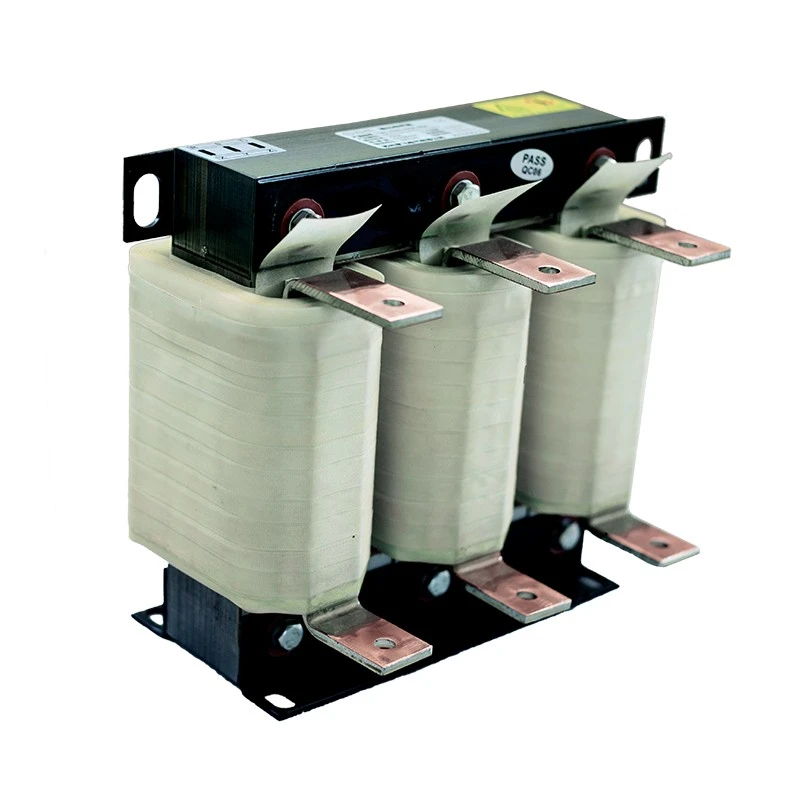

Reactorul electric de linie CA Dufew este instalat între sursa de alimentare CA și bornele de intrare VFD pentru a oferi impedanță controlată, ajutând la stabilizarea fluxului de curent și la îmbunătățirea mediului electric general.
Reactorul ajută la reducerea curentului armonic generat de circuitele redresorului VFD, limitează schimbările bruște de curent, protejează componentele de intrare ale invertorului și îmbunătățește fiabilitatea generală a sistemului de alimentare.
Unitățile moderne de frecvență variabilă (VFD) utilizează tehnologia de comutare de mare viteză pentru a controla viteza motorului și pentru a îmbunătăți eficiența energetică. Cu toate acestea, procesul de comutare și caracteristicile de intrare neliniare pot introduce perturbări electrice în sistemul de alimentare.
Fără o protecție adecvată a intrării, sistemele VFD pot prezenta distorsiuni ale curentului armonic, vârfuri de curent de intrare, fluctuații de tensiune, interferențe electrice și stres crescut asupra componentelor invertorului.
Aceste probleme pot duce la supraîncălzirea echipamentelor electrice, reducerea duratei de viață a invertorului, deteriorarea condensatoarelor magistralei DC, funcționarea instabilă a motorului și timpii de neașteptare neaștepți ai echipamentului.
Redresoarele de intrare VFD pot genera curenți armonici care afectează rețeaua electrică, în special în instalațiile care operează mai multe sisteme cu invertor.
Reduce impactul armonic prin adăugarea de impedanță la circuitul de intrare, contribuind la îmbunătățirea calității energiei și la menținerea unui mediu electric mai stabil.
Beneficiile includ:
- Feedback armonic redus la sursa de alimentare
- Stabilitate îmbunătățită a formei de undă a tensiunii
- Interferență redusă între echipamentele electrice
- Protecție mai bună pentru condensatoare și transformatoare de putere
Pentru fabricile cu mai multe unități de viteză variabilă, ajută la crearea unui sistem de alimentare mai fiabil și mai stabil.
În timpul pornirii motorului, accelerării, schimbărilor de sarcină sau condițiilor instabile de putere, poate apărea un impact excesiv de curent și poate afecta componentele invertorului.
Reactorul ajută la reducerea stresului electric prin limitarea curentului de supratensiune de intrare, reducerea tensiunii pe punțile redresoare, protejarea componentelor magistralei DC al invertorului și îmbunătățirea fiabilității VFD pe termen lung.
Este deosebit de potrivit pentru sistemele industriale de alimentare cu capacitate mare de scurtcircuit sau transformatoare cu impedanță scăzută.
Mediile industriale necesită componente electrice care pot funcționa continuu în condiții de schimbare a sarcinilor și condiții de lucru solicitante.
Dufew Electric AC Line Reactor adoptă un design electromagnetic optimizat și o tehnologie de izolație pentru a obține o performanță stabilă a inductanței, o creștere mai scăzută a temperaturii, vibrații electromagnetice reduse și o funcționare fiabilă pe termen lung.
Reactorul utilizează materiale de înaltă calitate din oțel siliciu laminat la rece pentru a reduce pierderile magnetice și pentru a menține performanța stabilă a inductanței în timpul funcționării continue.
Acest design oferă:
- Pierderi mai mici de energie și eficiență de funcționare îmbunătățită
- Performanță termică mai bună în condiții de încărcare continuă
- Caracteristici electrice stabile
- Performanță fiabilă pentru funcționare industrială pe termen lung
Pe baza diferitelor cerințe de curent, Dufew Electric oferă structuri de înfășurare optimizate pentru a asigura performanțe electrice fiabile în diverse aplicații industriale.
Caracteristicile designului înfășurării:
- Opțiuni de înfășurare din cupru sau aluminiu pentru diferite necesități de aplicare
- Design de conductor de curent mare pentru a suporta condiții de operare solicitante
- Performanță îmbunătățită de disipare a căldurii
- Creștere redusă a temperaturii înfășurării în timpul funcționării
Această structură optimizată permite reactorului să îndeplinească diferite cerințe de curent industrial, menținând în același timp o funcționare stabilă și eficientă.
Ansamblul de înfășurare este prelucrat prin impregnare în vid și întărire la temperatură înaltă, îmbunătățind performanța izolației și sporind rezistența mecanică generală.
Procesul se îmbunătățește:
- Rezistența izolației pentru o funcționare mai sigură
- Stabilitate mecanica in conditii de vibratii
- Rezistenta la vibratii si impact asupra mediului
- Durabilitate de funcționare pe termen lung
Acest proces de fabricație ajută la menținerea performanței fiabile și a duratei de viață extinse în medii industriale.
Selectarea corectă a reactorului de linie AC necesită potrivirea parametrilor reactorului cu sistemul VFD.
Dufew Electric evaluează următorii factori:
| Parametrul de selecție | Considerent de proiectare |
|---|---|
| Tensiune VFD | Determină nivelul de izolație și configurația reactorului |
| Curent nominal | Determină dimensiunea conductorului și designul termic |
| Puterea motorului | Influențează selecția capacității reactorului |
| Căderea de tensiune | Determină cerințele de impedanță |
| Frecvența de operare | Afectează designul electromagnetic |
| Mediul de instalare | Determină protecția și structura de montare |
Înainte de cotație, clienții trebuie să furnizeze:
- Putere nominală VFD
- Tensiune de intrare
- Curent nominal
- Căderea de tensiune necesară
- Conditii de instalare
- Mediu de operare
| Articol | Reactor de linie AC | Reactor de ieșire |
|---|---|---|
| Poziția de instalare | Între sursa de alimentare și intrarea VFD | Între ieșirea VFD și motor |
| Funcția principală | Reduceți armonicile de intrare și curentul de supratensiune | Protejați izolația motorului și reduceți stresul formei de undă de ieșire |
| Aplicația principală | Îmbunătățirea calității puterii | Protectie motor cablu lung |
| Utilizatori tipici | Sisteme VFD industriale | Motoare cu conexiuni prin cablu pe distanțe lungi |
Dufew Electric oferă atât soluții de reactoare de intrare, cât și de ieșire, conform cerințelor sistemului.
Sistemele industriale diferite necesită configurații electrice și metode de instalare diferite. Dufew Electric oferă soluții personalizate de reactoare bazate pe cerințele aplicației, ajutând clienții să obțină performanțe fiabile și integrare perfectă în diferite sisteme de control industrial.
Reactorul poate fi personalizat în funcție de parametrii electrici cheie, inclusiv tensiunea nominală, curentul nominal, procentul de cădere de tensiune și frecvența de operare, pentru a îndeplini cerințele diferite ale sistemului de alimentare.
Pentru a se adapta la diferite configurații de cabinet și medii de instalare, reactoarele Dufew acceptă mai multe opțiuni de instalare, inclusiv instalarea dulapului, instalarea autonomă, montarea verticală și montarea orizontală.
În funcție de condițiile specifice de aplicare și cerințele actuale, clienții pot alege materiale de înfășurare adecvate, inclusiv înfășurare de cupru sau înfășurare de aluminiu.
Cu opțiuni de configurare flexibile și design personalizat, reactoarele Dufew pot fi integrate în diferite sisteme de control industrial, menținând în același timp o funcționare stabilă și fiabilă.
Reactorul electric de linie AC Dufew este utilizat pe scară largă în sistemele industriale care necesită o calitate îmbunătățită a puterii VFD și protecție electrică.
| Aplicație | Echipament tipic | Principalele beneficii |
|---|---|---|
| Automatizare industrială | Mașini CNC, linii de producție, sisteme servo | Stabilitate electrică îmbunătățită |
| Sisteme de acționare cu motor | Pompe, ventilatoare, compresoare, benzi transportoare | Reducerea stresului invertorului |
| Echipament Greu | Macarale, ascensoare, sisteme de ridicare | Funcționare fiabilă la sarcini variabile |
| Industria prelucrătoare | Laminoare, echipamente de prelucrare | Calitatea puterii îmbunătățită |
| Sisteme de energie regenerabilă | Sisteme invertoare, echipamente de stocare a energiei | Conversie stabilă a puterii |
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Reactor de linie AC |
| Tensiune nominală | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frecvența de lucru | 50 Hz / 60 Hz / Până la 500 Hz |
| Curent nominal | 5A - 3800A |
| Căderea de tensiune | 0,5% / 1% / 2% / 4% |
| Capacitate de supraîncărcare | 1,5 ori curentul nominal timp de 60 de secunde |
| Rezistenta dielectrica | 3000VAC / 50Hz / 5mA / 1min |
| Rezistenta de izolare | ≥100MΩ (1000VDC) |
| Grad de protecție | IP00 / IP20 |
| Clasa de izolare | T40/F (155℃) |
| Grad ignifug | UL94V-2 |
| Nivel de zgomot | ≤65dB |
| Durata de viață | ≥15 ani |
| Standarde | IEC289:1987 / GB10229-88 / JB9644-1999 |
Exemplu: CAL-4312-0250-EISA
| Cod | Descriere |
|---|---|
| CAL | Reactor de linie AC |
| 4 | Nivel de tensiune (2=220V, 4=380V, 6=690V) |
| 3 | Numărul fazei |
| 1 | Tip reactor |
| 2 | Căderea de tensiune |
| 0250 | Curent nominal |
| EI | Structura de bază |
| S | Structura de instalare |
| A | Material de înfășurare |
Înainte de livrare, Dufew Electric efectuează inspecții electrice și structurale pentru a asigura funcționarea fiabilă.
Testarea include:
| Element de testare | Cerinţă |
|---|---|
| Test de rezistență la izolație | ≥100MΩ |
| Test de rezistență dielectrică | 3000VAC |
| Test de creștere a temperaturii | În funcție de sarcina nominală |
| Verificarea parametrilor electrici | Inductanța și confirmarea curentului |
| Inspecția aspectului | Inspecție miez, înfășurare, terminale |
Dufew Electric este specializată în componente electronice de putere și soluții electrice personalizate, oferind reactoare de linie AC de încredere pentru diverse aplicații industriale.
Cu capabilități de producție integrate, Dufew gestionează procesele cheie de producție, de la procesarea de bază și fabricarea bobinei până la asamblarea finală și inspecția calității.
Procesul de fabricație include tăierea oțelului siliconic, asamblarea miezului și inspecția performanței magnetice pentru a asigura caracteristici electromagnetice stabile.
Dufew oferă opțiuni de înfășurare din cupru și aluminiu cu tratament de izolație profesional și procese de impregnare în vid pentru a îmbunătăți fiabilitatea și durabilitatea produsului.
Producția finală include instalarea terminalelor, testarea electrică și inspecția calității pentru a se asigura că fiecare reactor îndeplinește standardele de performanță cerute.
Această capacitate de producție integrată îi permite lui Dufew Electric să ofere atât reactoare de linie CA standard, cât și soluții personalizate pentru diferite aplicații industriale.
Dufew Electric urmează proceduri structurate de management al calității pentru a asigura performanța constantă a produsului și funcționarea fiabilă pe toată durata de viață.
Documentele de calitate disponibile includ:
- Certificare ISO Sistem de Management al Calitatii
- Certificare CE
- Rapoarte de testare a produselor
Documentele tehnice și înregistrările de inspecție pot fi furnizate în funcție de cerințele proiectului clientului.
Reactoarele de linie AC necesită protecție împotriva umidității, vibrațiilor și impactului mecanic în timpul transportului.
Dufew Electric oferă:
- Ambalare standard pentru export
- Protectie la umezeala
- Fixare interioara ranforsata
- Etichete de identificare a produsului
Înainte de expediere, inginerii confirmă:
- caietul de sarcini al produsului
- Greutate si dimensiuni
- Cerințe de instalare
- Cerințe de livrare
Selectați reactorul potrivit în funcție de puterea nominală VFD, tensiunea de intrare, curentul nominal și căderea de tensiune necesară pentru a asigura compatibilitatea cu sistemul de aplicare.
Înainte de instalare, verificați cu atenție starea produsului, inclusiv starea miezului, aspectul înfășurării și conexiunile terminale pentru a vă asigura că reactorul este gata de funcționare.
Metoda standard de conectare este:
Sursă de alimentare → Reactor de linie AC → Intrare VFD
Reactorul trebuie instalat într-o zonă bine ventilată, cu spațiu suficient pentru disiparea căldurii și întreținerea ulterioară.
În timpul conexiunii electrice, asigurați-vă cablarea corectă, conexiunile terminale sigure și împământarea corespunzătoare pentru a menține funcționarea sigură și fiabilă.
După instalare, efectuați un test de funcționare prin verificarea zgomotului de funcționare, monitorizarea creșterii temperaturii și verificarea performanței generale a sistemului.
Un reactor de linie AC este instalat pe partea de intrare a unui variator de frecvență (VFD) pentru a reduce distorsiunea armonică, a limita supratensiunile de curent, a îmbunătăți calitatea energiei și a proteja componentele invertorului de stresul electric.
Nu toate aplicațiile VFD necesită un reactor de intrare. Este recomandat pentru sistemele cu probleme armonice, alimentare instabilă, fluctuații frecvente de curent, funcționare cu mai multe invertoare sau echipamente electrice sensibile.
Căderea adecvată de tensiune depinde de cerințele de calitate a energiei sistemului, de condițiile armonice, de caracteristicile de intrare și de mediul de operare. Dufew Electric evaluează parametrii aplicației și recomandă o configurație adecvată.
Da. Prin reducerea impactului curentului și a stresului electric pe partea de intrare a VFD, ajută la îmbunătățirea stabilității sistemului și la prelungirea duratei de viață a componentelor invertorului.
Da. Dufew Electric oferă soluții personalizate în funcție de tensiune, curent, frecvență, structura de instalare, material de înfășurare și alte cerințe ale proiectului.
Clienții trebuie să ofere:
- Putere nominală VFD
- Tensiune de intrare
- Curent nominal
- Căderea de tensiune necesară
- Mediu de instalare
- Conditii de functionare
Dufew Electric oferă soluții personalizate de reactoare de linie AC pentru clienții industriali care necesită protecție îmbunătățită VFD, control armonic și management al calității energiei.
Cu capabilități profesionale de producție, asistență tehnică și proceduri complete de testare, Dufew Electric ajută clienții să dezvolte soluții fiabile pentru sistemele de acționare industriale.
Trimiteți parametrii VFD și cerințele aplicației către Dufew Electric, iar inginerii noștri vă vor recomanda o configurație adecvată în funcție de condițiile dvs. de funcționare.
