Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

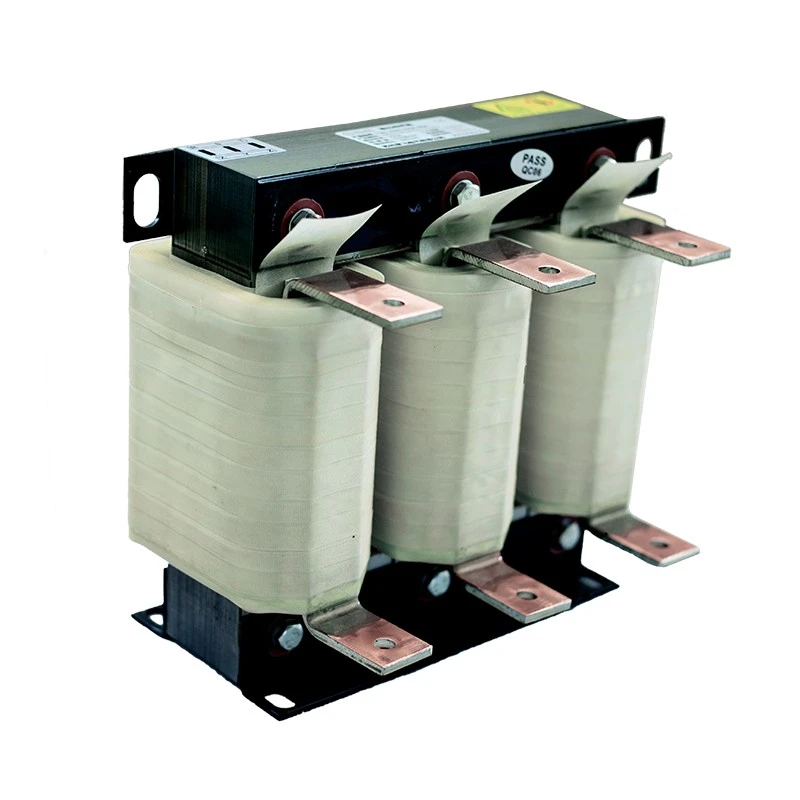

Reactorul electric de sarcină Dufew este instalat în serie între bornele de ieșire VFD (U/V/W) și sarcinile motorului pentru a îmbunătăți stabilitatea pe partea de sarcină și pentru a menține funcționarea fiabilă în sistemele de acționare cu motor pe distanțe lungi.
În aplicațiile cu frecvență variabilă, semnalele de comutare de înaltă frecvență generate de dispozitivele de alimentare cu invertor trec prin cablurile motorului. Când distanța cablului crește, capacitatea distribuită poate cauza curent de încărcare suplimentar, fluctuații de curent și performanță instabilă a sistemului.
Prin adăugarea unei impedanțe adecvate la circuitul de ieșire, reactorul ajută la reducerea influenței caracteristicilor cablului, variația netedă a curentului și îmbunătățirea fiabilității sistemelor de motoare acționate de VFD.
Fabricat cu miezuri din oțel siliciu laminat la rece cu pierderi reduse, materiale de izolație clasa F, tehnologie de impregnare în vid și structuri optimizate de înfășurare, Dufew Load Reactor oferă performanță stabilă a inductanței, fiabilitate termică excelentă și durată lungă de viață în condiții industriale solicitante. Modelele cu curent ridicat pot adopta structuri compacte de bobinare cu folie pentru a îmbunătăți disiparea căldurii și pentru a reduce creșterea temperaturii.
Instalațiile de motoare pe distanțe lungi și sarcinile industriale variabile pot crea provocări electrice, inclusiv:
- Creșterea efectelor de capacitate distribuită prin cablu
- Curent de încărcare capacitiv excesiv
- Fluctuația curentului în timpul funcționării
- Declanșează protecția la supracurent a invertorului
- Stabilitatea motorului redusă
- Interferențe electromagnetice în sistemele de control
Un reactor de sarcină selectat corespunzător ajută la optimizarea caracteristicilor electrice de la sarcină, la îmbunătățirea stabilității sistemului și la reducerea timpului de neașteptat în aplicațiile industriale.
Când motoarele sunt instalate departe de dulapurile VFD, caracteristicile cablurilor pot influența performanța electrică și pot crește stresul asupra sistemului de acționare. Reactorul de sarcină Dufew ajută la reducerea efectului capacității cablului distribuit și la limitarea curentului capacitiv de încărcare, susținând o transmisie mai stabilă pe distanțe lungi și funcționarea fiabilă a motoarelor instalate de la distanță.
Echipamentele industriale funcționează adesea cu sarcini variabile și cu accelerații sau decelerații frecvente. Designul optimizat al reactorului ajută la fluidizarea fluctuațiilor curentului și la menținerea unei funcționări mai consistente a motorului, reducând condițiile de funcționare anormale și susținând performanțe stabile la sarcini dinamice.
Perturbațiile de înaltă frecvență generate în timpul funcționării VFD pot afecta motoarele, precum și echipamentele de control și automatizare din apropiere. Efectul de filtrare pe partea de sarcină ajută la reducerea componentelor armonice de înaltă frecvență și a interferențelor electromagnetice, contribuind în același timp la reducerea zgomotului și vibrațiilor de funcționare a motorului.
Folosește un miez de oțel siliconic laminat la rece cu pierderi reduse, sistem de izolație clasa F, impregnare în vid și întărire la temperatură înaltă. Opțiunile de înfășurare din cupru sau aluminiu sunt disponibile în funcție de cerințele aplicației. Această combinație oferă inductanță stabilă, vibrații controlate și performanță termică fiabilă pentru funcționare industrială pe termen lung.
Structura centrală simetrică trifazată oferă performanță magnetică echilibrată și caracteristici stabile de inductanță, contribuind în același timp la reducerea pierderilor magnetice. Acest aranjament optimizat sprijină performanța electrică constantă și funcționarea fiabilă în timpul utilizării continue.
Sunt disponibile diferite configurații de instalare pentru a găzdui diverse configurații de cabinet și echipamente, inclusiv structuri deschise IP00, carcase de protecție IP20, instalare verticală și instalare orizontală. Dimensiunile personalizate pot fi, de asemenea, furnizate în funcție de spațiul disponibil în cabinet, structura echipamentului și cerințele specifice ale proiectului.
Soluțiile Dufew Load Reactor sunt utilizate pe scară largă în:
| Câmp de aplicare | Cerința clientului |
|---|---|
| Sisteme de antrenare cu motor pe distanțe lungi | Reduceți efectele cablurilor și îmbunătățiți stabilitatea transmisiei |
| Echipamente industriale de testare | Îmbunătățiți stabilitatea curentului de ieșire și fiabilitatea măsurării |
| Macarale portuare și echipamente de ridicat | Menține funcționarea fiabilă în cazul schimbărilor frecvente de sarcină |
| Sisteme de antrenare a liftului | Îmbunătățiți stabilitatea conducerii în timpul accelerării și decelerației |
| Pompe și sisteme de ventilatoare | Îmbunătățiți performanța de funcționare continuă |
| Laminoare si utilaje miniere | Sprijină aplicații industriale grele |
| Sisteme de servomotor | Îmbunătățiți stabilitatea electrică a echipamentelor de automatizare |
| Condiția de aplicare | Recomandare |
|---|---|
| Distanța cablului motorului depășește 50 de metri | Recomandat |
| Capacitatea distribuită prin cablu afectează funcționarea | Recomandat |
| Defecțiunile de supracurent al invertorului apar frecvent | Recomandat |
| Sarcina motorului se modifică frecvent | Recomandat |
| Interferența de înaltă frecvență afectează echipamentul | Recomandat |
| Este necesară o funcționare continuă pentru sarcini grele | Recomandat |
Selecția corectă ar trebui să ia în considerare parametrii VFD, condițiile cablurilor și cerințele de sarcină a motorului. Acești factori ajută la determinarea specificațiilor electrice adecvate și a configurației reactorului.
Luați în considerare tensiunea nominală, curentul de ieșire, puterea motorului și frecvența de funcționare. Acești parametri ar trebui să se potrivească cu VFD-ul și sistemul motor pentru a asigura o funcționare stabilă.
Lungimea și tipul cablului sunt importante, în special pentru motoarele instalate departe de VFD. Mediul de instalare și capacitatea distribuită ar trebui, de asemenea, luate în considerare atunci când se selectează reactorul.
Condițiile de funcționare, variația sarcinii, cerințele de funcționare continuă și nivelul de protecție necesar trebuie evaluate. Accelerația frecventă, decelerația sau sarcinile variabile pot necesita o configurație mai robustă.
Dufew oferă proiecte personalizate de reactoare bazate pe condițiile de aplicare, cerințele de instalare, parametrii electrici și specificațiile clienților.
Exemplu: CAL-4321-0250-EISA
| Cod | Descriere |
|---|---|
| CAL | Seria AC Reactor |
| 4 | Nivel de tensiune (2=220V, 4=380V, 6=690V) |
| 3 | Trei faze |
| 2 | Tip reactor de sarcină |
| 1 | Căderea de tensiune (1%=1%, 2%=2%) |
| 0250 | Curent nominal (250A) |
| EI | Structura de bază |
| S/V | Structura de instalare (verticală/orizontală) |
| A/C | Material de înfășurare (aluminiu/cupru) |
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Reactor de sarcină VFD |
| Poziția de instalare | Între ieșirea VFD și motor |
| Tensiune nominală | 220VAC / 380VAC / 690VAC / 1140VAC |
| Curent nominal | 5A--3800A |
| Frecvenţă | 50Hz / 60Hz / Personalizat până la 500Hz |
| Căderea de tensiune | 0,5% / 1% / 2% / 4% |
| Capacitate de suprasarcină | 1,5 ori curentul nominal timp de 60 de secunde |
| Rezistenta dielectrica | 3000VAC / 50Hz / 5mA / 1min |
| Rezistenta de izolare | ≥100MΩ (1000VDC) |
| Clasa de protectie | IP00 / IP20 |
| Clasa de temperatură | T40 |
| Clasa de izolare | Clasa F (155℃) |
| Grad ignifug | UL94V-2 |
| Nivel de zgomot | ≤65dB |
| Durata de viață | ≥15 ani |
| Standarde de fabricație | IEC289 / GB10229 / JB9644 |
Dufew Electric este specializată în reactoare, rezistențe, sisteme de frânare, transformatoare și soluții personalizate de electronice de putere. Procesul său de fabricație acoperă procesarea miezului de oțel siliconic, înfășurarea de precizie, impregnarea în vid, întărirea la temperatură înaltă și testarea performanței electrice.
Controlul calității include rezistența izolației, tensiunea de rezistență, creșterea temperaturii și verificarea performanței electrice pentru a asigura performanța fiabilă a produsului.
Dufew acceptă proiectarea electrică personalizată, producția OEM, documentația tehnică și ingineria aplicațiilor pentru diferite cerințe industriale.
Produsele Dufew sunt fabricate conform cerințelor industriale recunoscute, inclusiv:
- Sistemul de management al calitatii ISO 9001
- Conformitate CE
- IEC289
- GB10229
- JB9644
Dufew oferă soluții profesionale de ambalare pentru export în funcție de dimensiunile produsului, greutatea și cerințele de transport.
Ambalajul include:
- Protectie rezistenta la socuri
- Protecție împotriva umezelii pentru transportul maritim
- Cutii din lemn standard pentru export
- Înregistrări de inspecție înainte de expediere
Aceste măsuri asigură livrarea în siguranță și funcționarea fiabilă după instalare.
| Comparaţie | Reactor de sarcină | Reactor de ieșire |
|---|---|---|
| Scopul principal | Îmbunătățiți stabilitatea pe partea de sarcină și reduceți efectele cablurilor | Reduceți stresul de tensiune PWM pe izolația motorului |
| Preocuparea principală | Capacitatea cablului, fluctuația curentului, stabilitatea sistemului | stresul dv/dt și vârfurile de tensiune |
| Aplicație tipică | Sisteme de cabluri lungi, sarcini variabile, echipamente grele | Protecția motorului și îmbunătățirea formei de undă |
| Poziția de instalare | Partea de ieșire VFD | Partea de ieșire VFD |
| Factori de selecție | Lungimea cablului, caracteristicile de sarcină, stabilitatea sistemului | Izolarea motorului, tensiunea de comutare, rata de creștere a tensiunii |
Este utilizat în mod obișnuit atunci când distanțele cablurilor motorului sunt mari, caracteristicile cablului afectează performanța sistemului, apar declanșări de protecție a invertorului sau este necesară o stabilitate electrică îmbunătățită în condiții de schimbare a sarcinilor.
Ambele sunt instalate pe partea de ieșire VFD, dar servesc unor scopuri diferite de aplicație. Acest produs îmbunătățește în principal stabilitatea sistemului în condiții de cablu lung, sarcini în schimbare și medii industriale solicitante, în timp ce un reactor de ieșire se concentrează mai mult pe reducerea tensiunii PWM și pe protejarea izolației motorului. Selecția finală depinde de lungimea cablului, de caracteristicile motorului și de condițiile de funcționare.
Da. Prin reducerea perturbațiilor de înaltă frecvență și îmbunătățirea stabilității curentului, poate ajuta la reducerea zgomotului electromagnetic și a vibrațiilor în timpul funcționării motorului.
Da. Dufew oferă soluții personalizate care acoperă tensiunea, curentul, căderea de tensiune, materialul de înfășurare, structura de instalare și cerințele de protecție în funcție de aplicațiile industriale specifice.
Dufew Electric oferă soluții fiabile pentru aplicațiile VFD industriale, susținute de capabilități profesionale de producție, servicii de inginerie personalizate și control strict al calității. De la sisteme de motoare pe distanțe lungi până la echipamente industriale grele, soluțiile sunt concepute pentru a îmbunătăți stabilitatea sistemului și pentru a sprijini funcționarea fiabilă.
Contactați Dufew Electric pentru proiectarea personalizată a reactorului și cooperarea OEM.
