Variatoarele de frecvență asigură controlul eficient al vitezei motorului și gestionarea energiei, dar operarea lor de comutare de înaltă frecvență poate introduce curenți armonici, fluctuații de tensiune și stres electric suplimentar echipamentelor conectate.

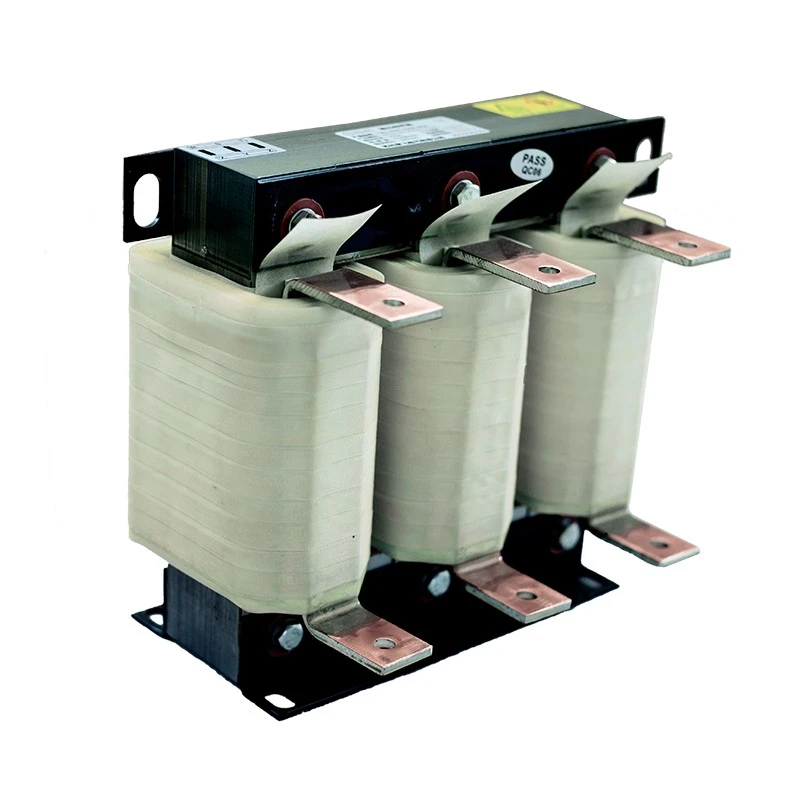

Reactorul electric de acționare cu frecvență variabilă Dufew îmbunătățește performanța sistemului VFD prin adăugarea unei impedanțe adecvate la circuit. În funcție de poziția de instalare și cerințele sistemului, oferă diferite funcții de protecție atât pentru partea sursei de alimentare, cât și pentru partea de sarcină a motorului.
Selecția depinde dacă principala provocare electrică are loc pe partea sursei de alimentare sau pe partea cu sarcina motorului.
Când este instalat pe partea de intrare a unui VFD, reactorul ajută la îmbunătățirea calității energiei, la reducerea influenței armonice și la limitarea impactului curentului tranzitoriu.
Când este instalat pe partea de ieșire a unui VFD, ajută la optimizarea condițiilor electrice de pe partea motorului, reduce stresul legat de comutare și îmbunătățește fiabilitatea sistemului de antrenare.
Fabricate cu miezuri de oțel siliciu laminate la rece cu pierderi reduse, materiale de izolație clasa F, tehnologie de impregnare în vid și structuri de înfășurare optimizate, reactoarele Dufew oferă performanță stabilă a inductanței, caracteristici termice fiabile și durabilitate industrială pe termen lung.
Mediile industriale diferite necesită configurații diferite ale reactoarelor. Dufew oferă soluții bazate pe aplicații în funcție de condițiile reale de funcționare, structura sistemului și cerințele electrice, contribuind la îmbunătățirea performanței atât pe partea de putere, cât și pe partea motorului.
Instalată între sursa de alimentare și bornele de intrare VFD, configurația pe partea de intrare este utilizată în principal pentru a îmbunătăți mediul electric al sistemului de acționare. Ajută la reducerea impactului curentului armonic și al curentului de intrare, îmbunătățind în același timp stabilitatea sursei de alimentare și limitând interferențele care pot afecta PLC-urile, senzorii și alte echipamente de control.
Această configurație este potrivită pentru instalațiile industriale cu mai multe sisteme VFD, echipamente care funcționează în condiții instabile de putere și aplicații în care este necesară o calitate îmbunătățită a energiei.
Instalată între bornele de ieșire VFD și motor, configurația pe partea de ieșire se concentrează pe îmbunătățirea condițiilor de funcționare pe partea motorului. Ajută la reducerea stresului de comutare PWM, la îmbunătățirea calității formei de undă de ieșire și la limitarea perturbațiilor electrice, susținând o funcționare mai stabilă și mai fiabilă a motorului.
Aplicațiile tipice includ conexiuni la motoare pe distanțe lungi, utilaje grele și echipamente în care este importantă fiabilitatea îmbunătățită a motorului.
Pentru aplicațiile afectate de condiții instabile de putere sau interferențe armonice, reactoarele ajută la reducerea impactului curentului armonic, la îmbunătățirea stabilității sursei de alimentare și la limitarea modificărilor tranzitorii ale curentului. De asemenea, pot reduce interferențele electrice care afectează echipamentele sensibile, făcându-le potrivite pentru sistemele industriale cu unități multiple sau cerințe stricte de calitate a energiei.
Pe partea motorului, reactorul ajută la reducerea stresului electric cauzat de comutarea de înaltă frecvență și la îmbunătățirea condițiilor circuitului de ieșire. Acest lucru sprijină funcționarea fiabilă a motorului și poate ajuta la reducerea întreruperilor anormale în condiții de funcționare solicitante.
Reactoarele Dufew folosesc miezuri de oțel siliciu laminate la rece cu pierderi reduse, design optimizat de circuite magnetice și tehnologie de înfășurare de precizie pentru a menține caracteristicile stabile de inductanță în timpul funcționării continue. Structura rezultată ajută la reducerea pierderilor magnetice și a creșterii temperaturii, susținând în același timp o performanță fiabilă pe termen lung.
Sistemul de izolație combină materiale de izolație din clasa F cu impregnarea în vid și procesele de întărire la temperatură înaltă. Această construcție îmbunătățește rezistența la umiditate, rezistența mecanică și durabilitatea termică, ajutând reactorul să mențină o performanță fiabilă și o durată de viață mai lungă în medii industriale.
Dufew acceptă soluții personalizate de reactoare bazate pe tensiunea nominală, curentul nominal, cerințele de cădere de tensiune, structura de instalare, materialul de înfășurare și cerințele de protecție. Configurația poate fi adaptată la diferiți parametri electrici și configurații de cabinet.
Opțiunile disponibile includ înfășurări din cupru sau aluminiu, instalare verticală sau orizontală și diferite structuri de protecție, cum ar fi modele deschise IP00 și carcase de protecție IP20. Această flexibilitate permite reactorului să fie integrat într-o gamă largă de VFD și sisteme de alimentare industriale.
Soluțiile de reactor Dufew sunt utilizate pe scară largă în:
| Aplicație | Cerință principală |
|---|---|
| Sisteme de acţionare cu frecvenţă variabilă | Îmbunătățiți stabilitatea și fiabilitatea electrică |
| Echipamente de automatizare industriala | Reduceți interferențele electrice |
| Pompe și sisteme de ventilatoare | Sprijină funcționarea continuă a motorului |
| Macarale si echipamente de ridicat | Îmbunătățiți fiabilitatea la sarcini dinamice |
| Lifturi | Îmbunătățiți stabilitatea sistemului de propulsie |
| Mașini de turnat prin injecție | Îmbunătățiți performanța controlului motorului |
| Utilaje textile | Menține funcționarea stabilă |
| Echipamente industriale de testare | Îmbunătățiți consistența electrică |
Configurația corectă a reactorului depinde de cerințele actuale ale sistemului.
| Condiția de aplicare | Soluție recomandată |
|---|---|
| Calitate slabă a energiei sau interferență armonică | Reactorul de intrare |
| Mai multe VFD-uri care partajează o singură sursă de alimentare | Reactorul de intrare |
| Cerință de protecție a motorului | Reactorul de ieșire |
| Conexiune motor pe distanțe lungi | Reactorul de ieșire |
| Accelerări și decelerații frecvente | Reactorul de ieșire |
| Optimizare completă a sistemului VFD | Soluție personalizată de reactor |
Dufew oferă suport de inginerie pentru a recomanda specificații adecvate în funcție de tensiune, curent, poziția de instalare și mediul de operare.
Selectarea reactorului potrivit necesită luarea în considerare a parametrilor VFD, a condițiilor reale ale sistemului și a nivelului de protecție necesar. Potrivirea acestor factori cu caracteristicile electrice și mecanice ale reactorului ajută la asigurarea unei funcționări stabile și a unei integrări adecvate în sistemul de antrenare.
Parametrii cheie VFD includ tensiunea nominală, curentul nominal, puterea motorului și frecvența de funcționare. Aceste valori determină cerințele electrice de bază ale reactorului și ar trebui să fie corelate cu specificațiile sistemului de antrenare.
Poziția de instalare, starea sursei de alimentare, distanța de conectare a motorului, caracteristicile de sarcină și mediul de operare trebuie de asemenea evaluate. De exemplu, cablurile lungi ale motorului, schimbările frecvente ale sarcinii sau mediile industriale solicitante pot necesita o configurație diferită a reactorului.
Funcția de protecție necesară este un alt aspect important. În funcție de aplicație, reactorul poate fi selectat pentru a reduce impactul armonic, pentru a îmbunătăți stabilitatea puterii, pentru a oferi protecție la partea motorului, pentru a îndeplini cerințele specifice de cădere de tensiune sau pentru a sprijini funcționarea continuă la sarcini solicitante.
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Reactor de acţionare cu frecvenţă variabilă |
| Aplicație | Aplicații VFD pe partea de intrare/ieșire |
| Tensiune nominală | 220VAC / 380VAC / 690VAC / 1140VAC |
| Curent nominal | 5A - 3800A |
| Fază | Monofazat / Trifazat |
| Frecvenţă | 50Hz / 60Hz / Personalizat până la 500Hz |
| Căderea de tensiune | 0,5% / 1% / 2% / 4% |
| Material de înfășurare | Cupru/Aluminiu |
| Tip de instalare | Verticală / Orizontală |
| Metoda de răcire | Răcire naturală cu aer |
| Capacitate de supraîncărcare | 1,5 ori curentul nominal timp de 60 de secunde |
| Rezistenta dielectrica | 3000VAC / 50Hz / 5mA / 1min |
| Rezistenta de izolare | ≥100MΩ (1000VDC) |
| Grad de protecție | IP00 / IP20 |
| Clasa de izolare | Clasa F (155℃) |
| Grad ignifug | UL94V-2 |
| Nivel de zgomot | ≤65dB |
| Durata de viață | ≥15 ani |
| Standarde | IEC289 / GB10229 / JB9644 |
Exemplu: CAL-4321-0250-EISA
| Cod | Descriere |
|---|---|
| CAL | Seria AC Reactor |
| 4 | Nivel de tensiune |
| 3 | Trei faze |
| 2 | Tip reactor |
| 1 | Căderea de tensiune |
| 0250 | Curent nominal |
| EI | Structura de bază |
| S/V | Structura de instalare |
| A/C | Material de înfășurare |
Dufew Electric este specializată în componente electronice de putere, inclusiv reactoare, rezistențe, sisteme de frânare, transformatoare și soluții electrice personalizate. Capacitățile sale de producție acoperă procesarea miezului, înfășurarea, tratamentul izolației și verificarea performanței electrice pentru diferite aplicații industriale.
Procesul de fabricație include prelucrarea miezului din oțel siliconic, înfășurarea de precizie a bobinei, impregnarea în vid, întărirea la temperatură înaltă și testarea performanței electrice. Aceste procese ajută la menținerea caracteristicilor consistente ale produsului și a performanței fiabile în timpul funcționării continue.
Inspecția calității acoperă rezistența izolației, tensiunea de rezistență, creșterea temperaturii și verificarea performanței electrice. Fiecare test oferă o verificare suplimentară a fiabilității izolației, a performanței termice și a calității electrice generale.
Dufew acceptă proiectarea personalizată, cooperarea OEM și ODM și producția bazată pe desenele clienților și cerințele aplicației. Documentația tehnică și serviciile de inginerie a aplicațiilor sunt, de asemenea, disponibile pentru a sprijini selecția produselor, integrarea sistemului și dezvoltarea proiectelor.
Produsele Dufew sunt fabricate conform cerințelor industriale recunoscute, inclusiv:
- Sistemul de management al calitatii ISO 9001
- Conformitate CE
- IEC289
- GB10229
- JB9644
Dufew oferă soluții de ambalare standard pentru export în funcție de dimensiunile produsului, greutatea și cerințele de transport.
Ambalajul include:
- Protectie rezistenta la socuri
- Ambalaj rezistent la umiditate
- Export cutii din lemn
- Înregistrări de inspecție înainte de expediere
Aceste măsuri asigură un transport sigur și o performanță de instalare fiabilă.
| Comparaţie | Reactor de acţionare cu frecvenţă variabilă | Reactor AC convențional |
|---|---|---|
| Scopul aplicației | Proiectat pentru sisteme VFD cu caracteristici armonice și PWM | Aplicații generale de limitare a curentului |
| Adaptabilitate la frecvență | Suportă condiții de funcționare 50Hz-500Hz | Proiectat în principal pentru frecvență standard |
| Protecția motorului | Reduce tensiunea PWM și curentul de încărcare a cablului | Capacitate limitată de protecție a motorului |
| Flexibilitate de instalare | Poate fi configurat pentru aplicații de intrare sau de ieșire | De obicei conceput pentru o aplicație fixă |
| Compatibilitate industrială | Potrivit pentru mașini acționate de VFD | Potrivit pentru sisteme electrice generale |
Se recomandă un reactor atunci când sistemul VFD întâmpină interferențe armonice, fluctuații de tensiune, alarme frecvente de supracurent, distanță mare a cablului motorului sau cerințe de protecție a izolației motorului.
Instalarea pe partea de intrare este selectată în principal pentru îmbunătățirea calității energiei și reducerea armonică.
Instalarea pe partea de ieșire este selectată în principal pentru îmbunătățirea condițiilor electrice pe partea motorului și pentru creșterea fiabilității unității.
Selecția depinde de condițiile sistemului, cerințele echipamentului și mediul de operare.
Poate ajuta la reducerea interferențelor armonice, a fluctuațiilor de tensiune, a tensiunii electrice și a funcționării instabile cauzate de condițiile industriale exigente de operare.
Da. Dufew acceptă tensiunea, curentul, căderea de tensiune, materialul de înfășurare, structura de instalare și parametrii electrici personalizați în funcție de cerințele proiectului.
Dufew Electric oferă soluții personalizate de reactoare de curent alternativ pentru sistemele de acționare industriale cu capacitate de producție profesională, asistență tehnică și control strict al calității.
De la îmbunătățirea calității puterii până la optimizarea motorului, Dufew ajută clienții să îmbunătățească fiabilitatea echipamentelor, să reducă stresul electric și să obțină o funcționare stabilă pe termen lung.
Contactați Dufew Electric pentru proiectarea personalizată a reactorului și cooperarea OEM.
