Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.
Unitățile industriale de frecvență variabilă (VFD) sunt foarte sensibile la problemele de calitate a energiei, inclusiv fluctuațiile de tensiune, supratensiunile electrice și interferența armonică generată de circuitele redresoare. Când mai multe unități funcționează pe același sistem de alimentare, curentul armonic excesiv și perturbațiile tranzitorii pot duce la defecțiuni ale invertorului, deteriorarea condensatorului magistralei DC, alarme anormale sau opriri neașteptate ale sistemului.

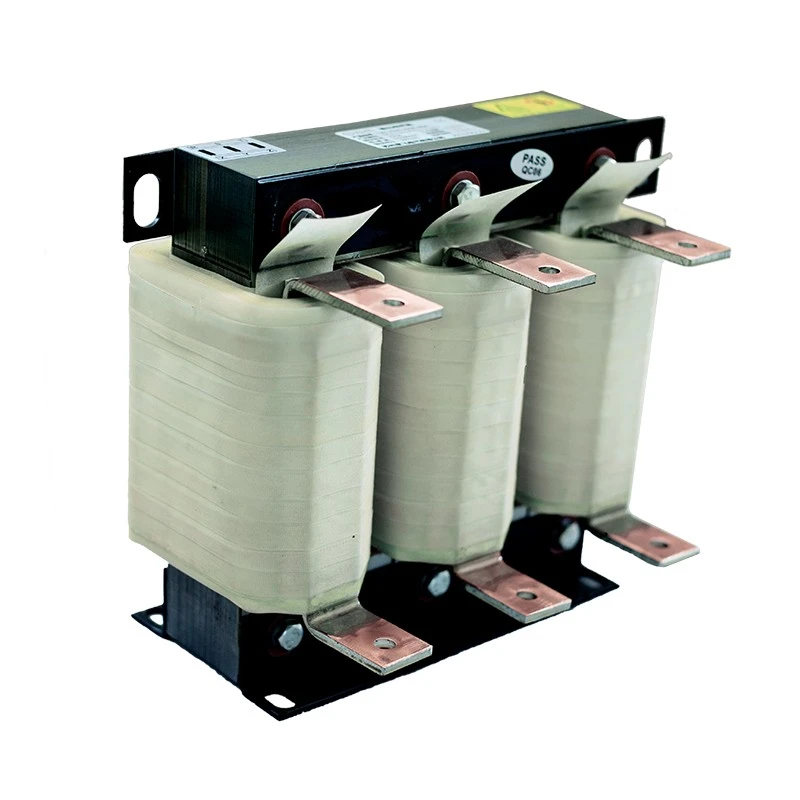

Soluțiile Dufew Electric Input Line Reactor sunt instalate în serie între sursa de alimentare CA și partea de intrare VFD. Prin adăugarea de impedanță controlată la circuitul de alimentare, reactorul limitează curentul armonic, reduce curentul de pornire de pornire, îmbunătățește stabilitatea tensiunii și prelungește durata de viață a componentelor invertorului.
Reactorul utilizează miezuri de oțel siliciu laminate la rece cu pierderi reduse, materiale de izolare la temperaturi ridicate și structuri de înfășurare optimizate pentru a asigura funcționarea fiabilă în condiții industriale continue. Pentru aplicațiile cu curent ridicat, tehnologia de înfășurare cu folie este disponibilă pentru a obține un design compact, o disipare îmbunătățită a căldurii și o performanță electrică stabilă.
Multe defecțiuni VFD sunt cauzate mai degrabă de calitatea slabă a energiei decât de defecte ale invertorului. Instalarea unui reactor de linie de intrare ajută la protejarea sistemelor de acționare de perturbații electrice și îmbunătățește fiabilitatea generală a echipamentului.
Problemele comune rezolvate includ:
- Creștere mare a curentului de intrare în timpul pornirii VFD
- Poluarea armonică cauzată de redresarea diodei
- Dezechilibru de tensiune trifazat
- Alarme frecvente de supratensiune invertor
- Deteriorarea condensatorului magistralei DC și a podului redresor
- Interferență între mai multe sisteme VFD
Reactorul de linie de intrare Dufew reduce curentul armonic generat de circuitele redresorului VFD și ajută la minimizarea feedback-ului armonic în rețeaua de alimentare industrială.
Îmbunătățește calitatea puterii prin reducerea distorsiunii formei de undă, sporind compatibilitatea mai multor sisteme VFD și oferind o protecție mai bună pentru condensatorii de corecție a factorului de putere și echipamentele de control sensibile.
În timpul pornirii VFD, accelerarea sau schimbările bruște de sarcină, supratensiunile electrice și fluctuațiile curentului pot afecta stabilitatea sistemului.
Reactorul ajută la reducerea curentului de pornire la pornire, la limitarea curentului de impact tranzitoriu, la protejarea componentelor redresorului invertorului și la reducerea riscurilor de supratensiune magistrală DC pentru o fiabilitate îmbunătățită a sistemului.
Reactoarele Dufew sunt fabricate cu materiale fiabile și procese de producție profesionale, inclusiv miezuri de oțel siliciu laminate la rece cu pierderi reduse, materiale de izolație clasa F, proces de impregnare în vid și tehnologie de întărire la temperatură înaltă.
Sunt disponibile opțiuni de înfășurare din cupru sau aluminiu pentru a îndeplini cerințele diferitelor aplicații. Structura magnetică optimizată ajută la reducerea vibrațiilor, a zgomotului și a creșterii temperaturii în timpul funcționării pe termen lung.
În calitate de producător profesionist de componente de putere industrială, Dufew oferă soluții personalizate de reactoare bazate pe diferite cerințe de aplicare și condiții de operare.
Opțiunile de personalizare includ:
- Tensiunea nominală și curentul nominal
- Căderea de tensiune și puterea nominală VFD
- Dimensiuni de instalare si mediu de operare
- Material de înfăşurare
Structurile disponibile includ:
- Structura deschisa IP00
- carcasa protejata IP20
- Instalare verticală sau orizontală
- Înfășurare din cupru sau înfășurare din aluminiu
Soluțiile Dufew Input Line Reactor sunt utilizate pe scară largă în aplicații industriale care necesită o calitate îmbunătățită a energiei, protecție a invertorului și performanță electrică stabilă.
Aplicațiile tipice includ:
- Sisteme de acționare cu frecvență variabilă (VFD) și dulapuri de comandă a motoarelor industriale
- Sisteme de servomotor, ascensoare și echipamente de ridicare
- Macarale și mașini portuare care funcționează în condiții de încărcare solicitante
- Laminoare, pompe și ventilatoare care necesită funcționare continuă fiabilă
- Mașini de turnat prin injecție și echipamente de automatizare industrială
- Sisteme de conversie a energiei regenerabile cu cerințe ridicate de calitate a energiei
Se recomandă un reactor de linie de intrare pentru aplicații cu:
| Condiția de aplicare | Recomandare |
|---|---|
| Mai multe VFD-uri care partajează o singură sursă de alimentare | Recomandat |
| Capacitate de alimentare ≥600kVA | Recomandat |
| VFD instalat aproape de transformatorul de mare capacitate | Recomandat |
| Dezechilibrul de tensiune trifazat depășește 1,8% | Recomandat |
| Sistem de alimentare cu interferență armonică | Recomandat |
| Condensatoare de corectare a factorului de putere comutate frecvent | Recomandat |
Numerele de model Dufew oferă informații despre nivelul de tensiune, tipul de fază, tipul reactorului, căderea de tensiune, curentul nominal, structura miezului, metoda de instalare și materialul de înfășurare.
| Cod | Descriere |
|---|---|
| CAL | Seria AC Reactor |
| 4 | Nivel de tensiune (2=220V, 4=380V, 6=690V) |
| 3 | Numărul fazei (3=trifazat, 1=fazat unic) |
| 1 | Tip reactor (1=Reactor de intrare, 2=Reactor de ieșire) |
| 2 | Căderea de tensiune (2=2%, 1=1%) |
| 0250 | Curent nominal (0250=250A, 2500=2500A) |
| EI | Structura de bază (EI=nucleu trifazic, UI=nucleu monofazat) |
| S | Tip de instalare (S=vertical, W=orizontal) |
| A | Material de înfășurare (A=Aluminiu, C=Cupru) |
Exemplu: CAL-4312-0250-EISA
Reactor de linie de intrare trifazat de 380 V cu cădere de tensiune de 2%, curent nominal de 250 A, structură centrală EI, instalare verticală și înfășurare din aluminiu.
| Parametru | Caietul de sarcini |
|---|---|
| Tensiune nominală | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frecvenţă | 50 Hz / 60 Hz / Frecvență personalizată disponibilă |
| Curent nominal | 5A - 3800A |
| Căderea de tensiune | 0,5% / 1% / 2% / 4% |
| Capacitate de suprasarcină | 1,5 ori curentul nominal timp de 60 de secunde, interval de 1 oră |
| Rezistenta dielectrica | 3000VAC / 50Hz / 5mA / 1min |
| Rezistenta de izolare | ≥100MΩ (1000VDC) |
| Grad de protecție | IP00 / IP20 |
| Clasa de izolare | Clasa F (155℃) |
| Clasa de temperatură | T40 |
| Evaluare la flacără | UL94V-2 |
| Nivel de zgomot | ≤65dB (testat la 1 metru) |
| Durata de viață | ≥15 ani |
| Standarde | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric este specializată în producția de componente de putere industrială și oferă soluții personalizate de reactoare pentru clienții globali.
Procesul nostru de control al calității include:
- Sistem de management al calitatii ISO
- Produse certificate CE
- Testarea performantelor electrice
- Testarea rezistentei izolatiei
- Testare de rezistență la înaltă tensiune
- Testare de creștere a temperaturii
- Inspecție de zgomot
Fiecare reactor este inspectat conform specificațiilor clientului înainte de expediere pentru a asigura performanță fiabilă după instalare.
Reactoarele industriale necesită protecție profesională a ambalajului datorită greutății și structurii lor electrice.
Dufew oferă:
- Ambalaj rezistent la umiditate
- Fixare rezistenta la socuri in interiorul carcasei din lemn
- Ambalare personalizată în funcție de dimensiunea și greutatea produsului
- Soluții de transport standard pentru export
Opțiuni de transport:
| Metoda de transport | Aplicație |
|---|---|
| Transport maritim | Livrare cantități mari și echipamente industriale grele |
| Transport aerian | Probe urgente sau reactoare mici |
| Transport Terestru | Livrare internă și regională |
Un reactor de linie de intrare trebuie instalat între sursa de alimentare cu curent alternativ și bornele de intrare VFD. Este proiectat pentru a reduce problemele armonice la nivelul rețelei, pentru a suprima perturbările electrice și pentru a proteja circuitul de intrare al invertorului. Nu trebuie instalat între ieșirea VFD și motor.
Opțiunile comune de cădere de tensiune includ 0,5%, 1%, 2% și 4%.
Pentru aplicațiile generale VFD, o cădere de tensiune de 2% este de obicei selectată. Sistemele cu interferențe armonice severe sau condiții instabile de alimentare cu energie pot necesita impedanță mai mare în funcție de cerințele aplicației.
Depinde de proiectarea sistemului și de condițiile de funcționare. În majoritatea aplicațiilor industriale, fiecare VFD este recomandat să folosească un reactor individual pentru a obține o performanță mai bună a controlului armonic și a protecției.
Reactorul necesită întreținere minimă. Inspecția regulată ar trebui să se concentreze pe:
- Etanşeitatea conexiunii la borne
- Acumulare de praf
- Zgomot anormal
- Cresterea temperaturii
Ventilația adecvată, instalarea corectă și inspecția regulată ajută la menținerea fiabilității pe termen lung.
