Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.
Reactorul electric de ieșire Dufew este instalat între bornele de ieșire VFD și motor pentru a îmbunătăți calitatea transmisiei de putere și pentru a proteja sistemele motoare de stresul de comutare de înaltă frecvență.
Caracteristicile de comutare rapidă ale tensiunii de ieșire PWM de la VFD pot genera stres dv/dt ridicat, unde de tensiune reflectate, curenți armonici și curent suplimentar de încărcare a cablului. Aceste efecte devin mai grave atunci când se folosesc cabluri lungi între invertor și motor.
Prin adăugarea unei impedanțe corespunzătoare la circuitul de ieșire, reactorul ajută la netezirea formelor de undă de tensiune, la reducerea vârfurilor de tensiune la terminalele motorului, la reducerea tensiunii de izolație și la îmbunătățirea fiabilității sistemelor de acţionare industriale.
Reactoarele Dufew folosesc miezuri de oțel cu siliciu cu pierderi reduse, materiale de izolare la temperaturi înalte și structuri de înfășurare optimizate pentru a asigura performanțe stabile în condiții industriale continue.
Când cablul dintre invertor și motor este prea lung, capacitatea distribuită a cablului generează un curent de încărcare suplimentar.
Fără o protecție adecvată, acest lucru poate cauza:
- Alarme de supracurent VFD
- Funcționare instabilă a motorului
- Creșterea tensiunii de ieșire a invertorului
- Fiabilitate redusă a sistemului
Reactorul de ieșire VFD reduce curentul de încărcare capacitiv și îmbunătățește stabilitatea sistemului, în special pentru aplicațiile în care motorul este instalat departe de carcasa invertorului.
Reactorul reduce impactul modificărilor de tensiune PWM de înaltă frecvență generate de VFD, ajutând la protejarea izolației motorului în timpul funcționării continue.
Reduce stresul de tensiune pe înfășurările motorului, reduce îmbătrânirea izolației și prelungește durata de viață a motorului. Acest lucru ajută la îmbunătățirea fiabilității generale a sistemului, în special în aplicațiile industriale solicitante.
Când motoarele sunt instalate departe de dulapurile VFD, cablurile lungi pot crește curentul de încărcare și pot provoca efecte de tensiune reflectată.
Reactorul ajută la reducerea acestor impacturi prin îmbunătățirea calității formei de undă a curentului și prin limitarea fluctuațiilor de tensiune. Acceptă distanțe mai mari de transmisie prin cablu, menținând în același timp funcționarea stabilă a motorului.
Designul inductiv optimizat ajută la suprimarea componentelor armonice de înaltă frecvență generate în timpul funcționării VFD.
De asemenea, reduce zgomotul electromagnetic al motorului, curentul de scurgere și interferența potențială cu echipamentele de automatizare și control din apropiere, creând un mediu de operare mai stabil.

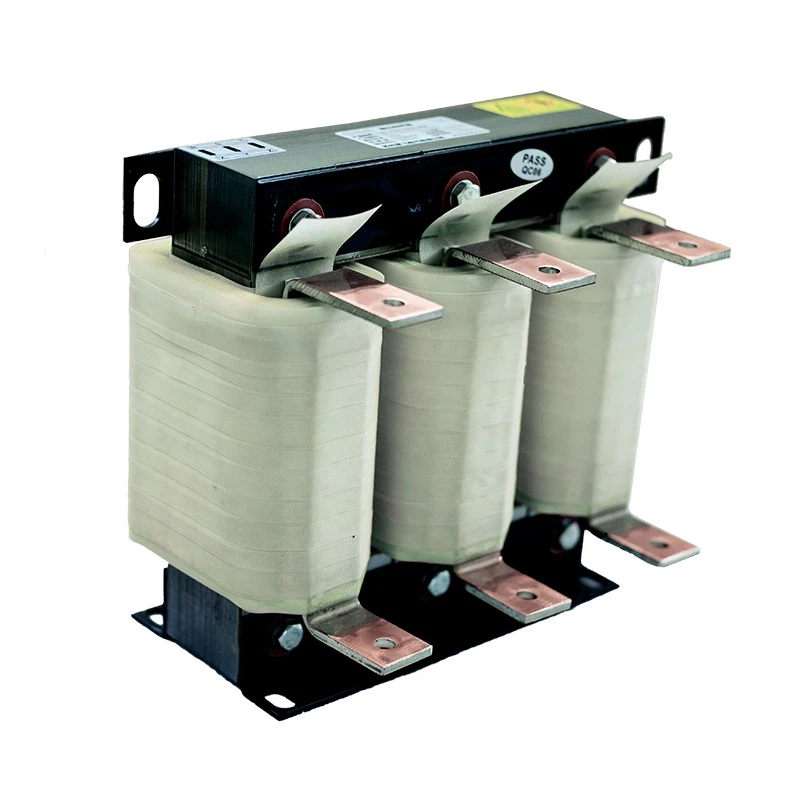

Reactorul este fabricat cu un miez de oțel silicon laminat la rece, sistem de izolație clasa F, proces de impregnare în vid și opțiuni de înfășurare din cupru sau aluminiu.
Această construcție robustă asigură inductanță stabilă, vibrații reduse și performanță termică fiabilă pentru funcționare industrială pe termen lung.
Structura centrală simetrică trifazată oferă performanțe magnetice echilibrate în toate înfășurările.
Ajută la reducerea pierderilor magnetice, menținând în același timp caracteristicile stabile de inductanță, asigurând performanțe electrice consistente în timpul funcționării VFD.
Reactorul este disponibil în diferite configurații, inclusiv structuri deschise IP00 și carcase de protecție IP20, pentru a îndeplini diverse cerințe de instalare.
Acceptă atât metodele de instalare pe verticală, cât și pe orizontală. Dimensiunile personalizate sunt disponibile pentru a se potrivi cu spațiul dulapului, condițiile de montare și nevoile specifice ale aplicației.
Soluțiile de reactoare Dufew sunt utilizate pe scară largă în aplicațiile industriale în care sunt necesare protecția motorului și funcționarea stabilă a VFD.
Aplicațiile tipice includ:
- Sisteme de acţionare cu frecvenţă variabilă pentru îmbunătăţirea stabilităţii puterii şi reducerea stresului electric asupra motoarelor.
- Dulapuri industriale de control al motoarelor, pompe și ventilatoare care necesită funcționare continuă și fiabilă.
- Macarale și echipamente de ridicare, mașini miniere și echipamente portuare utilizate în condiții solicitante de lucru.
- Laminoare, mașini de turnat prin injecție și mașini textile pentru procese de producție stabile și eficiente.
- Linii de producție automate și echipamente de energie regenerabilă în care performanța fiabilă a energiei este importantă.
| Condiția de aplicare | Recomandare |
|---|---|
| Lungimea cablului motorului depășește 50 de metri | Recomandat |
| Este necesară protecția izolației motorului | Recomandat |
| Zgomotul motorului trebuie redus | Recomandat |
| Interferența de înaltă frecvență afectează senzorii | Recomandat |
| Accelerări și decelerații frecvente | Recomandat |
Selectarea reactorului ar trebui să se bazeze pe parametrii VFD, condițiile cablurilor și cerințele motorului pentru a asigura performanța corespunzătoare și funcționarea fiabilă.
Selectarea ar trebui să ia în considerare factori cheie, cum ar fi:
- Tensiune nominală și curent de ieșire
- Puterea motorului și frecvența de funcționare
Caracteristicile cablurilor și condițiile de instalare afectează, de asemenea, selecția reactorului, inclusiv:
- Lungimea cablului și tipul cablului
- Mediu de instalare
- Capacitate distribuită
Izolarea motorului și condițiile de funcționare trebuie evaluate pentru a se potrivi cu soluția adecvată de reactor, inclusiv:
- Clasa de izolare
- Stare de funcționare
- Cerințe de protecție
Dufew oferă design personalizat de reactoare în funcție de diferite aplicații industriale și cerințe de sistem.
CAL-4321-0250-EISA
| Cod | Descriere |
|---|---|
| CAL | Seria AC Reactor |
| 4 | Nivel de tensiune |
| 3 | Trei faze |
| 2 | Tip reactor de ieșire |
| 1 | Căderea de tensiune |
| 0250 | Curent nominal |
| EI | Structura de bază |
| S | Tip de instalare |
| A | Înfășurare din aluminiu |
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Reactor de ieșire VFD |
| Tensiune nominală | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frecvenţă | 50Hz / 60Hz |
| Curent nominal | 5A - 3800A |
| Căderea de tensiune | 0,5% / 1% / 2% / 4% |
| Capacitate de suprasarcină | 1,5 ori curentul nominal timp de 60 de secunde |
| Rezistenta dielectrica | 3000VAC / 50Hz / 1min |
| Rezistenta de izolare | ≥100MΩ |
| Grad de protecție | IP00 / IP20 |
| Clasa de izolare | Clasa F (155℃) |
| Nivel de zgomot | ≤65dB |
| Durata de viață | ≥15 ani |
Dufew Electric este specializată în componente industriale de putere și soluții personalizate de reactoare.
Fiecare reactor de ieșire este fabricat cu procese controlate, inclusiv:
- Inspecție de producție de bază
- Controlul procesului de bobinare
- Testare de rezistență la înaltă tensiune
- Testarea rezistentei izolatiei
- Inspecție de creștere a temperaturii
- Verificarea performantelor electrice
Produsele pot fi furnizate cu:
- Conformitatea sistemului de management al calitatii ISO
- Produse certificate CE
- Documentatie tehnica personalizata
Înainte de expediere, fiecare reactor este inspectat conform specificațiilor clientului pentru a asigura instalarea și funcționarea fiabile.
Reactoarele industriale necesită protecție fiabilă în timpul transportului internațional datorită greutății și componentelor electromagnetice.
Dufew oferă:
| Metoda de transport | Aplicație |
|---|---|
| Transport maritim | Comenzi industriale mari și proiecte complete de echipamente |
| Transport aerian | Eșantion și cerințe de livrare urgentă |
| Transport Terestru | Livrare industrială regională |
Caracteristici de ambalare:
- Protectie rezistenta la umiditate
- Fixare rezistenta la socuri
- Export cutii standard din lemn
- Ambalare personalizata in functie de dimensiunea si greutatea produsului
Este instalat între bornele de ieșire VFD și motor pentru a îmbunătăți calitatea formei de undă de ieșire și pentru a reduce stresul electric pe partea motorului.
Este utilizat în mod obișnuit pentru aplicații cu cabluri lungi, protecția izolației motorului și sistemele afectate de vârfuri de tensiune, zgomot sau interferențe.
Nu. Componentele pe partea de intrare și pe partea motorului au funcții diferite. Unul se concentrează pe protecția sursei de alimentare, în timp ce celălalt îmbunătățește performanța motorului.
Da. Dufew oferă soluții personalizate bazate pe tensiune, curent, cerințele de instalare și mediul de operare.
Dufew Electric oferă soluții fiabile de reactoare pentru aplicații industriale VFD, cu capacitate de producție profesională, suport de inginerie personalizat și control strict al calității.
De la protecția motorului până la aplicațiile de transmisie pe distanțe lungi, Dufew ajută clienții să îmbunătățească fiabilitatea echipamentelor, să reducă costurile de întreținere și să obțină o funcționare stabilă.
