Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

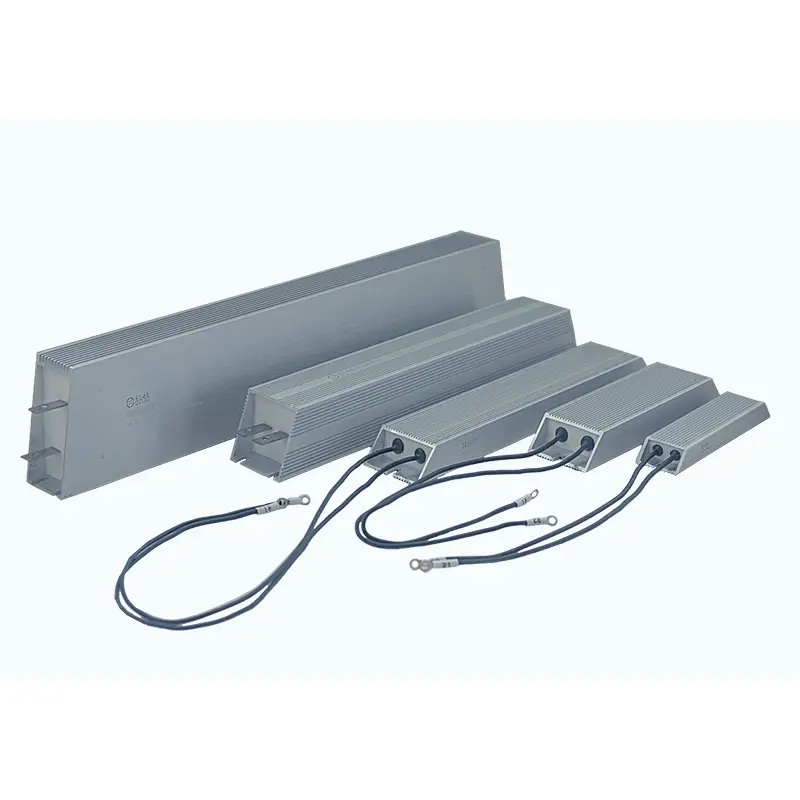

Rezistorul placat cu aluminiu cu formă personalizată DUFEW este o soluție proiectată dezvoltată pentru echipamente industriale care necesită dimensiuni speciale de instalare, structuri de montare unice sau direcții de plumb personalizate.
Spre deosebire de rezistențele standard placate cu aluminiu cu dimensiuni fixe, această rezistență de putere personalizată poate fi fabricată în funcție de aspectul actual al echipamentului, inclusiv forma carcasei, găurile de montare, poziția terminalelor și direcția de ieșire a firului.
Cu puteri nominale de la 50W la 6KW, valori de rezistență de la 0,01Ω la 120kΩ și opțiuni de toleranță de ±3%, ±5% și ±10%, DUFEW oferă soluții flexibile de rezistență OEM pentru sisteme de automatizare, echipamente de control al motoarelor, sisteme de transport și aplicații industriale speciale.
Prin potrivirea designului rezistenței la spațiul de instalare existent, clienții pot evita reproiectarea cabinetului, pot reduce costurile de modificare și pot simplifica integrarea echipamentelor.
Rezistoarele standard sunt proiectate pentru configurațiile standard ale echipamentelor. Cu toate acestea, multe mașini industriale, vehicule speciale și sisteme de control personalizate au spațiu interior limitat sau poziții de montare neregulate.
DUFEW dezvoltă rezistențe placate cu aluminiu personalizate pentru a rezolva aceste provocări.
| Caracteristică | Avantaj pentru client |
|---|---|
| Geometrie personalizată a carcasei | Se potrivește spațiilor neregulate ale echipamentelor fără modificări structurale |
| Orificii de montare reglabile | Instalare directă fără suporturi suplimentare |
| Direcție flexibilă de ieșire a plumbului | Evită interferența cablajului în interiorul dulapurilor de comandă |
| Construcție din aluminiu complet etanșată | Protejează elementele de rezistență de praf, umiditate și vibrații |
| Tehnologie optimizată de umplere termică | Asigură un transfer uniform de căldură și previne supraîncălzirea locală |
| Suport de inginerie OEM | Oferă soluții personalizate de la prototip până la producție de masă |
DUFEW oferă modele personalizate de carcasă din aluminiu bazate pe desenele clienților, cerințele de instalare și condițiile de aranjare a echipamentului. Structura carcasei poate fi adaptată pentru medii de instalare complexe, inclusiv configurații în formă de L, structuri decalate, designuri cu mai multe unghiuri, forme speciale de decupaj și baze de montare personalizate.
Această abordare flexibilă de proiectare permite ca rezistența să fie direct integrată în spații compacte de echipamente sau sisteme cu zone de instalare limitate, reducând munca suplimentară de modificare în timpul asamblarii.
Structura de montare poate fi modificată în funcție de cerințele specifice ale echipamentului, inclusiv distanța dintre găuri, adâncimea înfundată, cantitatea urechilor de montare și unghiurile suportului.
Prin optimizarea interfeței de montare în timpul producției, DUFEW ajută clienții să evite adaptoarele suplimentare și să realizeze o instalare mai rapidă și mai fiabilă.
Elementul de rezistență este fabricat cu un fir de rezistență din aliaj de înaltă calitate înfășurat cu precizie pe un miez izolator de temperatură ridicată. După izolarea izolației cu mica, ansamblul este umplut cu nisip de cuarț și materiale speciale de legare termică în interiorul carcasei de aluminiu pentru a îmbunătăți stabilitatea generală.
Structura de încapsulare oferă:
- Conductivitate termică îmbunătățită în comparație cu izolarea aerului
- Performanță stabilă a transferului de căldură
- Capacitate de izolare electrică îmbunătățită
- Risc redus de supraîncălzire localizată
Pentru a satisface diferite cerințe de instalare, DUFEW acceptă mai multe configurații de terminale și cabluri, inclusiv terminale din oțel inoxidabil, fire de înaltă temperatură, modele de ieșiri laterale și structuri de ieșire în unghi.
Aceste opțiuni de conectare personalizate ajută la evitarea interferențelor cu componentele din jur și oferă o mai mare flexibilitate pentru integrarea sistemului.
| Caracteristica de design | Avantaj de inginerie |
|---|---|
| Carcasă din aluminiu personalizată | Se potrivește cu mediile speciale de instalare a echipamentelor |
| Umplere termică cu nisip de cuarț | Îmbunătățește eficiența disipării căldurii |
| Element bobinat din sârmă din aliaj | Oferă performanță stabilă de rezistență |
| Construcție complet închisă | Îmbunătățește protecția împotriva prafului și umezelii |
| Corp de disipare a căldurii din aluminiu | Transferă rapid căldura internă |
| Direcție de ieșire personalizată | Simplifica conexiunea electrica |
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Rezistor placat din aluminiu cu formă personalizată |
| Tehnologie | Rezistor de putere bobinat |
| Putere nominală | 50W -- 6KW |
| Interval de rezistență | 0,01Ω -- 120kΩ |
| Tensiune de operare | ≤1200V |
| Toleranță la rezistență | ±3%, ±5%, ±10% |
| Material de bază | Material de izolare la temperaturi ridicate |
| Sârmă de rezistență | Sârmă de rezistență din aliaj premium |
| Materialul carcasei | Aliaj de aluminiu |
| Material de umplere | Compus termic cu nisip de cuarț |
| Coeficient de temperatură | ≤300 ppm/℃ |
| Rezistenta de izolare | ≥100MΩ |
| Rezistenta dielectrica | 2500VAC / 60s |
| Evaluare la flacără | UL94V-2 |
| Standard | GB-5792 |
| Element de testare | Condiție de testare | Performanţă |
|---|---|---|
| Rezistenta dielectrica | 2500VAC / 50Hz / 60s | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | ≥100MΩ |
| Supraîncărcare scurtă | Puterea nominală de 10 ori timp de 5 secunde | Fără daune vizibile |
| Durată lungă de viață la sarcină | Test de funcționare ciclică | >9000h |
| Rezistenta la umiditate | 40℃±2℃ / 90%-95%RH /100h | ΔR≤±(1%R+0,05Ω) |
| Ciclul de temperatură | -55℃ / 55℃ /155℃ cicluri | Performanță stabilă |
| Rezistență la căldură | 350℃ / 2h | Fără daune evidente |
| Rezistenta la flacara | Puterea nominală de 10 ori | Fara ardere |
| Industrie | Aplicație |
|---|---|
| Automatizare industrială | Circuite personalizate de frânare și protecție |
| Sisteme servo | Absorbție de energie și frânare dinamică |
| Vehicule electrice | Sisteme de control al puterii cu spațiu limitat |
| Vehicule speciale | Aspecte electrice personalizate |
| Echipamente de testare | Sisteme de simulare a sarcinii |
| Energie regenerabilă | Aplicații de descărcare de energie |
| Ascensoare și macarale | Sisteme de frânare cu motor |
| Echipamente maritime | Sisteme compacte de control electric |
Procesul de personalizare începe cu o revizuire detaliată a cerințelor clienților, inclusiv dimensiunile de instalare, poziția de montare, puterea nominală, valoarea rezistenței și direcția cablului. Aceste specificații ajută la definirea cerințelor de bază de proiectare pentru structura rezistenței.
Pe baza cerințelor aplicației, inginerii DUFEW dezvoltă structura adecvată prin evaluarea designului carcasei, a performanței de disipare a căldurii, a configurației terminalelor și a tehnologiei de umplere internă pentru a asigura o integrare fiabilă cu echipamentul clientului.
După confirmarea designului, fiecare rezistor este fabricat prin proceduri de producție standardizate și este supus unor teste electrice și mecanice pentru a verifica performanța, siguranța și fiabilitatea înainte de expediere.
| Comparaţie | Soluție personalizată | Rezistor standard placat cu aluminiu |
|---|---|---|
| Proiectare de locuințe | Structuri de carcasă flexibile dezvoltate în funcție de cerințele echipamentelor | Design de carcasă dreptunghiulară fixă |
| Compatibilitate cu instalare | Poate fi integrat în spații de instalare neregulate sau limitate | Necesită condiții standard de montare |
| Configurație de montare | Găurile de montare și suporturile pot fi ajustate în funcție de aspectul echipamentului | Dimensiuni fixe de montaj |
| Aranjament terminal | Mai multe terminale și direcții de plumb disponibile | Configurație standard a terminalului |
| Integrarea echipamentelor | Reduce lucrările suplimentare de modificare în timpul instalării | Poate necesita ajustări la structurile echipamentelor existente |
| Domeniu de aplicare | Potrivit pentru mașini speciale și echipamente industriale personalizate | Potrivit pentru aplicații industriale generale |
Se recomandă o soluție personalizată atunci când echipamentul are spațiu de instalare limitat, poziții de montare neregulate sau cerințe speciale de conectare. Permite rezistenței să se potrivească cu design-urile existente ale sistemului fără modificări structurale majore.
Nu. DUFEW folosește umplere internă optimizată și structuri de transfer termic pentru a menține o distribuție uniformă a căldurii și pentru a reduce riscul de supraîncălzire localizată în timpul funcționării.
DUFEW acceptă personalizarea pe baza cerințelor aplicației, inclusiv:
- Forma carcasei
- Dimensiuni de montare
- Putere nominală
- Valoarea rezistentei
- Tip terminal
- Direcția de conducere
- Structura de instalare
Modelele standard sunt potrivite pentru mediile obișnuite de instalare, în timp ce modelele personalizate oferă o flexibilitate mai mare pentru echipamentele cu limitări speciale de spațiu, cerințe de montare sau configurații de cablare.
