Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

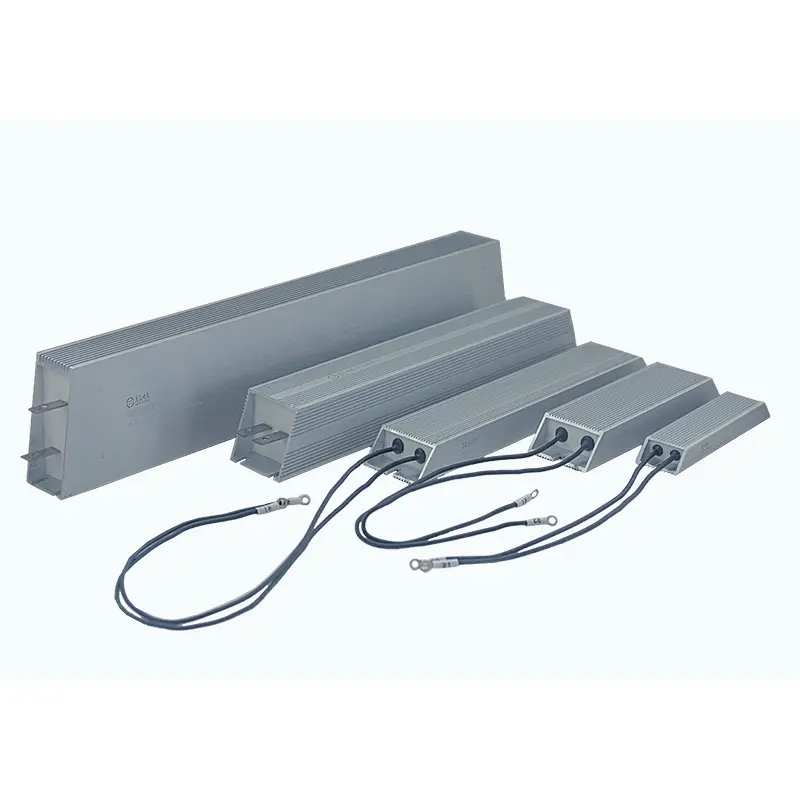

Rezistorul neinductiv din aluminiu DUFEW este special conceput pentru circuite de comutare de mare viteză, sisteme de alimentare cu impulsuri, aplicații cu invertor și echipamente electronice de precizie în care rezistențele bobinate convenționale pot suferi efecte de inductanță parazită.
Spre deosebire de rezistențele de putere standard care generează reactanță inductivă suplimentară în timpul schimbărilor rapide ale curentului, DUFEW adoptă o structură avansată de înfășurare bifilară Ayrton-Perry pentru a minimiza cuplarea câmpului magnetic și a obține performanțe de inductanță ultra-scăzută.
Îmbunătățind răspunsul la curent și reducând interferența de comutare, acest rezistor ajută la protejarea componentelor sensibile de putere, la îmbunătățirea stabilității formei de undă și la îmbunătățirea fiabilității sistemelor electronice de înaltă frecvență.
Disponibil de la 50W la 6KW, cu valori de rezistență de la 0,01Ω la 120kΩ, DUFEW oferă soluții personalizate de rezistență cu inductanță scăzută pentru producătorii de electronice de putere, furnizorii de invertoare, companiile de automatizare și constructorii de echipamente industriale.
În electronica modernă de putere, frecvența de comutare continuă să crească, în timp ce componentele devin mai sensibile la zgomotul electric și fluctuațiile de tensiune.
Un rezistor convențional poate introduce inductanță nedorită în timpul tranzițiilor rapide ale curentului, provocând:
- Depășirea tensiunii
- Distorsiunea formei de undă a curentului
- Interferență EMI
- Tensiunea semiconductoare
- Instabilitatea sistemului de control
Rezistorul neinductiv din aluminiu DUFEW este dezvoltat pentru a menține performanța electrică stabilă în condiții de curent care se schimbă rapid.
| Caracteristica de performanță | Valoarea de inginerie |
|---|---|
| Design de înfășurare cu inductanță ultra scăzută | Minimizează efectele inductive nedorite în timpul comutării de mare viteză |
| Înfășurare bifilară Ayrton-Perry | Anulează câmpurile magnetice generate de fluxul de curent |
| Răspuns electric rapid | Îmbunătățește performanța circuitului tranzitoriu |
| Capacitate stabilă de încărcare a impulsurilor | Gestionează ciclurile repetate de încărcare și descărcare |
| Interferență electromagnetică scăzută | Reduce zgomotul care afectează circuitele sensibile |
| Structura de management termic din aluminiu | Menține funcționarea fiabilă în condiții de putere mare |
Structura de înfășurare internă este factorul cheie care diferențiază rezistențele cu inductanță scăzută de modelele convenționale cu bobinare. DUFEW adoptă principiul înfășurării bifilare Ayrton-Perry, folosind două fire de rezistență înfășurate în direcții opuse pentru a reduce câmpurile magnetice generate în timpul curgerii curentului.
Permițând câmpurilor magnetice ale celor două înfășurări să se anuleze parțial una pe cealaltă, această structură reduce semnificativ fluxul magnetic net și minimizează inductanța parazită, permițând un răspuns electric mai rapid și o performanță îmbunătățită în aplicațiile de comutare de mare viteză.
Sistemele de comutare de înaltă frecvență se confruntă adesea cu schimbări rapide ale curentului, unde inductanța parazită poate genera vârfuri de tensiune nedorite și poate afecta stabilitatea circuitului. Rezistoarele DUFEW cu inductanță scăzută sunt proiectate pentru a gestiona eficient energia tranzitorie, pentru a suprima vârfurile de comutare, pentru a îmbunătăți stabilitatea formei de undă și pentru a reduce stresul asupra componentelor semiconductoare sensibile.
Sunt potrivite în special pentru:
- Circuite invertoare IGBT
- Sisteme de comutare MOSFET
- Convertoare de putere PWM
- Sarcini electronice de inalta frecventa
În timpul operațiunii de frânare regenerativă sau dinamică, excesul de energie trebuie să fie descărcat rapid pentru a menține stabilitatea sistemului. Structura cu inductanță scăzută îmbunătățește răspunsul la frânare, reduce interferența de comutare și ajută la protejarea modulelor de putere a invertorului de stresul electric tranzitoriu.
În sistemele de alimentare de înaltă frecvență, inductanța parazită poate afecta formele de undă de comutare și eficiența generală. Rezistoarele DUFEW cu inductanță scăzută oferă caracteristici de răspuns rapid pentru aplicații precum circuitele amortizoare, circuitele de limitare a curentului și circuitele de absorbție a impulsurilor.
Pentru sistemele electronice de testare, caracteristicile de răspuns ale componentelor de rezistență influențează direct precizia măsurării. Designul optimizat cu inductanță scăzută ajută la obținerea unui răspuns la puls mai precis, reduce distorsiunea semnalului și îmbunătățește repetabilitatea testului.
| Structura | Funcţie |
|---|---|
| Sârmă de rezistență din aliaj | Oferă caracteristici stabile de rezistență |
| Înfășurare bifilară simetrică | Reduce cuplajul magnetic |
| Strat izolator din mica | Separă straturile de înfășurare și îmbunătățește stabilitatea |
| Umplere termică cu cuarț | Îmbunătățește conducția căldurii |
| Carcasa din aluminiu | Oferă protecție mecanică și management termic |
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Rezistor placat cu aluminiu non-inductiv |
| Caracteristica principală | Performanță de inductanță scăzută |
| Tehnologia bobinării | Bobinaj bifilar Ayrton-Perry |
| Gama de putere | 50W -- 6KW |
| Interval de rezistență | 0,01Ω -- 120kΩ |
| Tensiune de operare | ≤1200V |
| Toleranță la rezistență | ±3%, ±5%, ±10% |
| Coeficient de temperatură | ≤300 ppm/℃ |
| Materialul carcasei | Aliaj de aluminiu |
| Material de izolare | Compus ignifug la temperatură ridicată |
| Rezistenta dielectrica | 2500VAC / 60s |
| Rezistenta de izolare | ≥100MΩ |
| Standard | GB-5792 |
| Element de comparație | Rezistor neinductiv din aluminiu DUFEW | Rezistor bobinat convențional |
|---|---|---|
| Răspuns curent | Proiectat pentru schimbări rapide de curent | Limitat de inductanța parazitară |
| Efect magnetic | Câmpurile magnetice opuse se anulează reciproc | Câmpurile magnetice se acumulează |
| Schimbarea performanței | Potrivit pentru circuite de înaltă frecvență | Potrivit în principal pentru aplicații de joasă frecvență |
| Control EMI | Risc redus de interferență electromagnetică | Generare mai mare de zgomot |
| Protecția semiconductorilor | Ajută la reducerea vârfurilor de tensiune | Poate crește stresul tranzitoriu |
| Industrie | Utilizare tipică |
|---|---|
| Electronică de putere | Absorbție de energie de înaltă frecvență |
| Sisteme de încărcare EV | Circuite de protecție la comutare |
| Invertoare solare | Descărcare de energie DC |
| Sisteme de energie eoliană | Protecția convertizorului |
| Servo Drives | Frânare dinamică |
| Automatizare industrială | Sisteme de control de mare viteză |
| Echipamente de laborator | Testarea pulsului de precizie |
DUFEW acceptă dezvoltarea personalizată a rezistențelor non-inductive în funcție de cerințele aplicației.
Personalizare disponibilă:
| Articol personalizat | Opțiuni |
|---|---|
| Valoarea rezistenței | 0,01Ω-120kΩ |
| Putere nominală | 50W-6KW |
| Cerința de inductanță | Design personalizat cu inductanță scăzută |
| Dimensiuni | Carcasa standard sau speciala |
| Terminale | Borne din inox sau fire de temperatură ridicată |
| Parametrii electrici | Personalizat în funcție de cerințele circuitului |
Deoarece schimbările rapide ale curentului pot genera inductanță parazită în rezistențele convenționale, provocând vârfuri de tensiune și zgomot electric. Rezistorii non-inductivi minimizează aceste efecte și îmbunătățesc stabilitatea circuitului.
Principala diferență este tehnologia de înfășurare internă. DUFEW folosește înfășurarea bifilară Ayrton-Perry pentru a reduce interacțiunea câmpului magnetic, în timp ce rezistențele standard folosesc de obicei înfășurarea convențională într-o singură direcție.
Da. Ele sunt utilizate în mod obișnuit în circuitele de frânare cu invertor, circuitele de absorbție a impulsurilor și sistemele electronice de putere care necesită un răspuns rapid.
Da. DUFEW oferă personalizare OEM pentru valoarea rezistenței, puterea nominală, dimensiunile mecanice, terminalele și cerințele de inductanță scăzută.
