Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

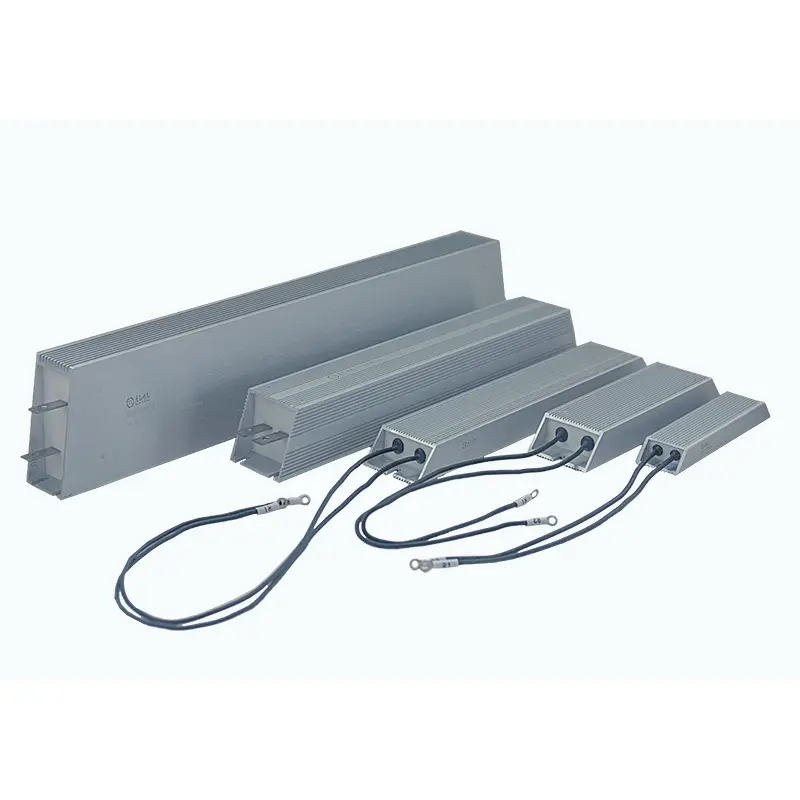

Rezistorul din aluminiu cu invertor DUFEW este special conceput pentru sistemele de frânare cu variatoare de frecvență (VFD), servomotor și aplicații industriale de control al motoarelor care necesită o absorbție fiabilă a energiei regenerative.
În timpul operațiunilor de decelerare, ridicare sau oprire rapidă a motorului, motorul generează energie regenerativă care curge înapoi la magistrala DC al invertorului. Dacă această energie nu poate fi consumată eficient, acumularea excesivă de tensiune poate declanșa defecțiuni de supratensiune a invertorului sau poate deteriora componentele de alimentare.
Rezistoarele de frânare cu invertor DUFEW transformă energia electrică regenerată în energie termică printr-o structură de rezistență placată cu aluminiu de înaltă performanță, ajutând la menținerea funcționării stabile a invertorului și la îmbunătățirea siguranței sistemului.
Dispunând de o carcasă durabilă din aliaj de aluminiu, tehnologie de încapsulare cu izolație ridicată și design optimizat de management termic, DUFEW oferă soluții fiabile de rezistență de frânare pentru producătorii de automatizări industriale, furnizorii de invertoare și constructorii de echipamente din întreaga lume.
Disponibil în puteri nominale de 50W-6KW, valori de rezistență 0,01Ω-120kΩ și specificații personalizabile pentru a se potrivi diferitelor cerințe de frânare a invertorului.
Spre deosebire de rezistențele de uz general, rezistențele de frânare cu invertor sunt necesare pentru a rezista impulsurilor repetate de energie de mare putere de scurtă durată în timpul ciclurilor de frânare.
Rezistorul din aluminiu cu invertor DUFEW este proiectat pentru a gestiona:
- Eliberare bruscă de energie regenerativă
- Cicluri frecvente de accelerare și decelerare
- Condiții de suprasarcină de scurtă durată
- Cerințe de frânare dinamică
Prin disiparea în siguranță a energiei în exces, ajută la:
- Preveniți supratensiunea magistralei DC
- Protejați modulele invertorului
- Îmbunătățește răspunsul la frânare
- Creșteți fiabilitatea echipamentului
| Caracteristică | Beneficia |
|---|---|
| Proiectat pentru aplicații de frânare VFD | Se potrivește cu cerințele de disipare a energiei cu frecvență variabilă |
| Capacitate mare de absorbție a energiei pulsului | Gestionează ciclurile repetate de frânare și regenerare |
| Carcasă de disipare a căldurii din aliaj de aluminiu | Transferă rapid căldura în timpul funcționării |
| Structură încapsulată complet închisă | Protejează împotriva prafului, umezelii și vibrațiilor |
| Design standard al orificiilor de montare | Instalare și înlocuire ușoară |
| Opțiuni multiple de terminale | Suporta diferite cerințe de cablare |
| Opțiuni personalizate de rezistență și putere | Se potrivește cu diferite specificații ale invertorului |
Elementul de rezistență este construit cu materiale izolatoare la temperatură înaltă și înfășurat cu sârmă de rezistență premium de nichel-crom (Ni-Cr) sau cupru-nichel (Cu-Ni). După izolarea izolației cu mica, ansamblul este umplut cu compus termic ignifug și etanșat în interiorul unei carcase din aliaj de aluminiu.
Această structură integrată îmbunătățește rezistența mecanică, rezistența la vibrații, eficiența transferului de căldură și fiabilitatea de funcționare pe termen lung în aplicațiile industriale de frânare.
Structura internă folosește umplutură de cuarț combinată cu compuși speciali de lipire pentru a îmbunătăți conductivitatea termică. În comparație cu izolarea tradițională a aerului, acest design transferă căldura mai eficient de la elementul rezistor la carcasa din aluminiu.
Împreună cu canelurile externe de disipare a căldurii, designul termic ajută la menținerea performanței stabile de frânare, la îmbunătățirea echilibrului temperaturii și la prelungirea duratei de viață în condiții de încărcare repetă.
DUFEW acceptă diferite opțiuni de conectare, inclusiv terminale din oțel inoxidabil și cabluri de înaltă temperatură, pentru a îndeplini diverse cerințe de instalare. Orificiile de montare integrate simplifică instalarea în interiorul dulapurilor cu invertoare și sistemelor de control industrial.
Selectarea rezistenței corecte necesită luarea în considerare a parametrilor invertorului, a condițiilor de frânare și a mediului de instalare.
| Factorul de selecție | Considerare |
|---|---|
| Valoarea rezistenței | Trebuie să se potrivească cu intervalul de rezistență la frânare recomandat de producătorul invertorului |
| Putere nominală | Selectat în funcție de frecvența de frânare și capacitatea necesară de absorbție a energiei |
| Puterea motorului | O capacitate mai mare a motorului necesită, în general, o capacitate de frânare mai puternică |
| Ciclul de funcționare | Operațiunile de frânare frecvente necesită o capacitate termică mai mare |
| Mediul de instalare | Condițiile de ventilație și proiectarea de răcire a cabinetului trebuie evaluate |
Selectarea incorectă a rezistenței poate duce la un curent de frânare excesiv, un cuplu de frânare insuficient, supraîncălzire sau alarme de protecție a invertorului. DUFEW recomandă selectarea valorilor de rezistență adecvate pe baza specificațiilor invertorului și a cerințelor reale de funcționare.
| Aplicație | Funcţie |
|---|---|
| Unități de frecvență variabilă (VFD) | Absoarbe energia regenerativă în timpul frânării motorului |
| Sisteme Servo Drive | Gestionează energia de decelerare a servomotoarelor |
| Lifturi | Controlează energia generată în timpul coborârii și frânării |
| Macarale si echipamente de ridicare | Acceptă funcționarea frecventă pornire-oprire |
| Echipamente de automatizare industrială | Oferă protecție dinamică la frânare |
| Testare electronică de încărcare | Acționează ca o sarcină rezistivă de mare putere |
| Echipamente pentru energie regenerabilă | Circuite de descărcare și protecție a energiei |
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Rezistor placat cu aluminiu invertor |
| Aplicație | Frânare dinamică / disipare de energie regenerativă |
| Gama de putere | 50W -- 6KW |
| Interval de rezistență | 0,01Ω -- 120kΩ |
| Tensiune de operare | ≤1200V |
| Toleranță la rezistență | ±3%, ±5%, ±10% |
| Material fir de rezistență | Aliaj de nichel-crom / cupru-nichel |
| Materialul carcasei | Aliaj de aluminiu |
| Material de izolare | Compus ignifug la temperatură ridicată |
| Coeficient de temperatură | ≤300 ppm/℃ |
| Grad de protecție | IP00 |
| Evaluare la flacără | UL94V-2 |
| Standard | GB-5792 |
| Element de testare | Condiție de testare | Performanţă |
|---|---|---|
| Rezistenta dielectrica | 2500VAC / 50Hz /60s | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | ≥100MΩ |
| Supraîncărcare scurtă | Puterea nominală de 10 ori/5s | Fără daune vizibile |
| Durată lungă de viață la sarcină | Funcționare ciclică de descărcare | >9000h |
| Rezistenta la umiditate | 40℃±2℃ /90%-95%RH /100h | ΔR≤±(1%R+0,05Ω) |
| Ciclul de temperatură | Cicluri de la -55℃ la 155℃ | Performanță stabilă |
| Rezistență la căldură | 350℃ /2h | Fără daune evidente |
| Test de flacără | Puterea nominală de 10 ori | Fara ardere |
| Comparaţie | DUFEW Inverter Rezistor placat cu aluminiu | Rezistorul general de putere |
|---|---|---|
| Scopul aplicației | Proiectat pentru absorbția regenerativă a energiei de frânare | Proiectat pentru aplicații obișnuite de încărcare |
| Manipularea energiei | Suportă impulsuri de înaltă energie de scurtă durată | Potrivit în principal pentru sarcini stabile |
| Compatibilitatea controlului motorului | Se potrivește cu sistemele de frânare VFD și servofrânare | Fără design specific invertorului |
| Protecție la supratensiune | Ajută la prevenirea defecțiunilor de supratensiune magistrală DC | Capacitate de protecție limitată |
| Design termic | Optimizat pentru cicluri repetate de frânare | Se poate supraîncălzi sub impulsuri frecvente |
| Instalare | Proiectat pentru integrarea în dulap de control | Instalare de uz general |
Înainte de instalare, verificați modelul invertorului, intervalul de rezistență recomandat, puterea de frânare necesară și ciclul de funcționare pentru a vă asigura că rezistența corespunde cerințelor sistemului.
Verificați carcasa din aluminiu, bornele, starea de încapsulare și structura de montare înainte de instalare pentru a vă asigura că rezistența nu este deteriorată și este gata de funcționare.
Disiparea adecvată a căldurii este esențială pentru o funcționare fiabilă a frânării. Se recomandă instalarea verticală pentru a îmbunătăți fluxul de aer, în timp ce trebuie menținută o distanță suficientă între rezistențe. Pentru dulapurile închise, poate fi necesară o ventilație forțată suplimentară în funcție de condițiile de funcționare.
Utilizați cabluri rezistente la căldură, asigurați conexiuni sigure ale terminalelor și păstrați distanța de cablare dintre invertor și rezistor cât mai scurtă posibil pentru a îmbunătăți fiabilitatea conexiunii.
După instalare, verificați valoarea rezistenței, monitorizați temperatura suprafeței în timpul funcționării și verificați performanța de frânare pentru a vă asigura că sistemul funcționează corect.
DUFEW acceptă soluții personalizate de rezistență de frânare cu invertor, inclusiv:
| Articol personalizat | Opțiuni disponibile |
|---|---|
| Valoarea rezistenței | Rezistență personalizată care corespunde cerințelor invertorului |
| Putere nominală | 50W-6KW |
| Dimensiunea carcasei | Dimensiuni personalizate |
| Tip terminal | Borne inoxidabile / fire de plumb |
| Componente de protecție | Protectie termica optionala |
| Design aplicație | Personalizat în funcție de condițiile de frânare |
Un rezistor placat cu aluminiu al invertorului absoarbe energia regenerativă generată în timpul frânării motorului și o transformă în energie termică, prevenind supratensiunea magistralei DC și protejând sistemul invertorului.
Valoarea rezistenței trebuie să urmeze intervalul recomandat de producătorul invertorului. O valoare prea mică poate cauza un curent excesiv, în timp ce o valoare prea mare poate reduce performanța de frânare.
Da. Rezistoarele de frânare cu invertor DUFEW sunt potrivite pentru sistemele servo, în special aplicațiile care necesită decelerare rapidă și cicluri repetate de frânare.
Da. DUFEW acceptă adăugarea de întrerupătoare termice sau componente de protecție a temperaturii pentru aplicațiile care necesită monitorizare suplimentară a siguranței.
