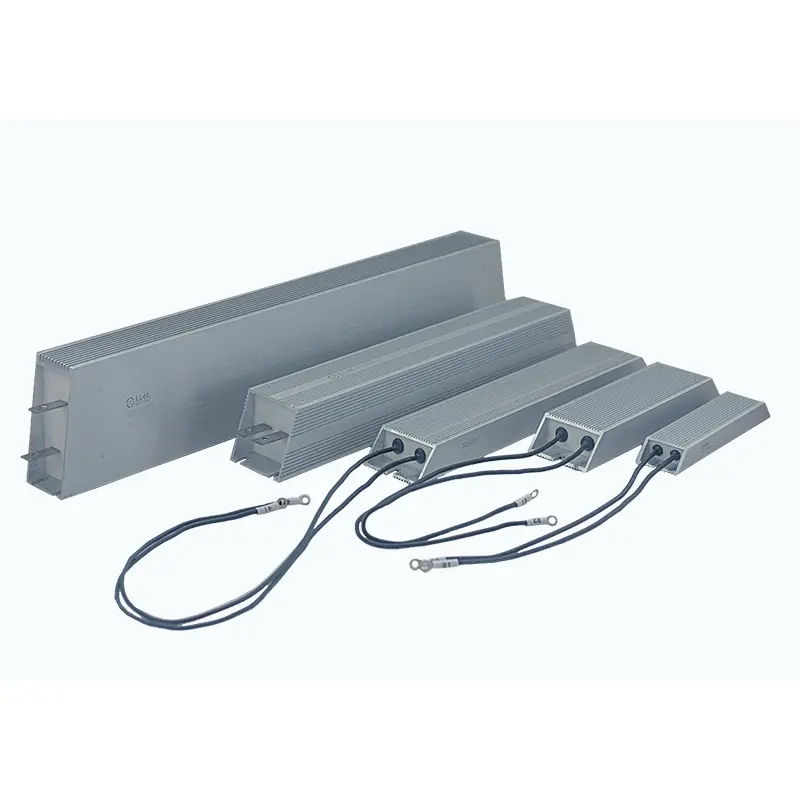

Rezistorul ultrasubțire din aluminiu DUFEW este proiectat pentru aplicații industriale în care spațiul de instalare este limitat, dar disiparea fiabilă a puterii este esențială. Dispunând de o carcasă din aluminiu ultra-subțire și o construcție complet închisă, oferă o disipare eficientă a căldurii, o protecție excelentă a mediului și o performanță stabilă pentru frânare dinamică, servomotor, VFD, bănci de sarcină și sisteme de control al puterii.
Disponibil în puteri de la 50W la 6kW, valori de rezistență de la 0,01Ω la 120kΩ și tensiuni de funcționare de până la 1200V, rezistorul acceptă personalizarea OEM și ODM pentru a îndeplini diverse cerințe industriale.
Rezistorul este fabricat cu fir de rezistență de nichel-crom (Ni-Cr) sau constantan bobinat cu precizie, izolat cu straturi de mică și complet încapsulat într-o carcasă din aliaj de aluminiu, folosind un compus de ghiveci ignifug, cu izolație ridicată. Această construcție închisă îmbunătățește transferul de căldură, protejând în același timp elementul de rezistență de praf, umiditate, oxidare și vibrații.
Profilul său ultra-subțire, cu o grosime minimă de numai 6--8 mm, permite instalarea directă în echipamente electrice compacte în care rezistențele convenționale din aluminiu nu pot încăpea. Sunt disponibile mai multe stiluri de terminale, opțiuni de montare și specificații electrice pentru diferite cerințe ale aplicațiilor.
| Cod model | Descriere |
|---|---|
| MAȘINĂ | Rezistor cu placare din aluminiu ultra-subțire |
| 1500W | Putere nominală |
| 27R | Rezistenta nominala |
| J | Toleranță de rezistență (J=±5%, K=±10%, H=±3%) |
| Parametru | Caietul de sarcini |
|---|---|
| Gama de putere | 50W--6kW |
| Tensiune de operare | ≤1200V |
| Interval de rezistență | 0,01Ω--120kΩ |
| Toleranță la rezistență | ±3% / ±5% / ±10% |
| Evaluare de protecție | IP00 |
| Coeficient de temperatură (TCR) | ≤300 ppm/°C |
| Evaluare ignifugă | UL 94V-2 |
| Standard | GB/T 5792 |
Alegerea rezistorului de putere potrivit înseamnă mai mult decât selectarea rezistenței și a puterii nominale. DUFEW se concentrează pe furnizarea de performanțe termice fiabile, calitate consecventă a producției și personalizare flexibilă pentru aplicații industriale din întreaga lume.
Carcasa ultra-subțire din aluminiu, cu o grosime minimă de numai 6--8 mm, permite montarea mai multor unități una lângă alta, ceea ce o face ideală pentru dulapuri de control compacte, servomotor și sisteme VFD.
Fiecare rezistor este fabricat folosind înfășurarea firului de rezistență de precizie, materiale izolante de înaltă calitate, procese de producție automate și inspecție strictă a calității pentru a asigura performanță electrică consecventă și durată lungă de viață.
DUFEW acceptă valori personalizate de rezistență, valori nominale de putere, dimensiuni ale carcasei, configurații terminale, opțiuni de cabluri de plumb, structuri de montare și design cu inductanță scăzută în conformitate cu desenele clientului sau specificațiile tehnice.
Cu ani de experiență în producția de rezistențe industriale, DUFEW furnizează soluții de încredere pentru producătorii de echipamente de automatizare, integratori de sisteme, distribuitori și clienți OEM din întreaga lume.
Carcasa compactă din aliaj de aluminiu are o grosime de numai 6--8 mm, contribuind la maximizarea spațiului de instalare în interiorul dulapurilor electrice și al echipamentelor industriale compacte.
Un compus de ghiveci cu izolație ridicată ignifugă etanșează complet elementul de rezistență, oferind o rezistență excelentă la praf, umiditate, vibrații și oxidare.
Carcasa din aluminiu și materialul de umplere conductiv termic transferă rapid căldura pe suprafața de montare sau pe radiator, îmbunătățind eficiența răcirii și densitatea puterii.
Disponibil cu conexiuni terminale sau fir conducător, rezistorul poate fi personalizat ca valoare a rezistenței, putere nominală, dimensiuni și stil de montare pentru a se potrivi diferitelor aplicații.
Cu un profil subțire de 6--8 mm, rezistorul se potrivește cu ușurință în dulapuri de control compacte, sisteme servo și VFD, permițând o densitate mai mare de instalare fără a sacrifica performanța.
Carcasa etanșă din aluminiu și compusul de ghiveci ignifug protejează eficient elementul de rezistență intern de praf, umiditate, oxidare și vibrații, îmbunătățind fiabilitatea pe termen lung.
Carcasa din aluminiu acționează ca un radiator eficient, transferând rapid căldura departe de elementul de rezistență. Când este montat pe o placă metalică sau pe un radiator extern, performanța termică este îmbunătățită și mai mult.
Conceput pentru a oferi o putere mare de ieșire într-un pachet compact, făcându-l ideal pentru aplicațiile în care spațiul de instalare este limitat, dar este necesară o disipare fiabilă a energiei.
Disponibil de la 0,01Ω la 120kΩ, cu toleranțe de rezistență de ±3%, ±5% și ±10%, acoperind atât aplicațiile de frânare cu rezistență scăzută, cât și aplicații de înaltă rezistență.
DUFEW oferă servicii OEM și ODM, inclusiv dimensiuni personalizate, valori de rezistență, putere nominală, stiluri de terminale, fire de conducție, configurații de montare și design cu inductanță scăzută.
Spre deosebire de rezistențele convenționale de tip deschis, rezistența ultra-subțire din aluminiu este proiectată pentru sisteme electrice compacte care necesită un management termic eficient și o protecție fiabilă a mediului.
Ideal pentru circuitele de frânare regenerativă în servosisteme compacte unde spațiul de instalare este limitat.
Folosit pentru frânarea dinamică, disiparea energiei și stabilizarea tensiunii în sistemele de invertoare industriale.
Potrivit pentru echipamente de încărcare/descărcare a bateriei, circuite de preîncărcare și aplicații de disipare a energiei.
Oferă sarcini rezistive stabile pentru surse de alimentare, testare a bateriei, echipamente de testare industrială și sisteme electronice de încărcare.
Utilizat pe scară largă în dulapuri de control PLC, sisteme de automatizare, robotică, echipamente CNC și panouri de control electrice compacte.
| Caracteristică | Condiții de testare | Performanţă |
|---|---|---|
| Tensiune de rezistență dielectrică | 2500VAC / 50Hz / 60s | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | ≥100MΩ |
| Supraîncărcare de scurtă durată | 10× Putere nominală pentru 5s | Fără daune vizibile |
| Viață de încărcare | Funcționare ciclică (10s ON / 90s OFF) | >9.000 de ore |
| Rezistență la căldură umedă | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclism rapid la temperatură | -55°C / 55°C / 155°C, câte 15 minute, 5 cicluri | ΔR ≤ ±(2%R + 0,05Ω) |
| Rezistență la căldură | 350°C / 2h | Fără deteriorare vizibilă sau decolorare |
| Coeficient de temperatură (TCR) | Rezistența nominală vs. inițială | <300 ppm/°C |
| Rezistenta la flacara | 10× Putere nominală pentru 5 min | Fara aprindere |
| Caracteristică | Condiții de testare | Performanţă |
|---|---|---|
| Puterea terminală | 45N / 30s | Fără slăbire sau daune vizibile |
| Rezistenta la vibratii | 5--200 Hz, 1 g, 98 m/s² | Fără daune structurale |
| Rezistenta la caldura de lipit | 350±5°C Lipit, 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Aspect | Inspecție vizuală | Fără daune vizibile, marcaj clar |
| Sudabilitate | 235±5°C Lipit, 5s | Acoperire de lipit ≥95% |
| Element de comparație | Rezistor cu placare din aluminiu ultrasubțire DUFEW | Rezistor de putere convențional |
|---|---|---|
| Proiectare de locuințe | Ultra-thin aluminum housing with fully enclosed potting | Construcție în cea mai mare parte deschisă sau semiînchisă |
| Spațiu de instalare | Profilul subțire de 6--8 mm permite o instalare compactă una lângă alta | Carcasa mai mare necesită mai mult spațiu de instalare |
| Protecția mediului | Rezistență mai bună la praf, umiditate, vibrații și oxidare | Protecție limitată a mediului pentru condiții dure |
| Disiparea căldurii | Carcasa din aluminiu suportă montarea directă pe șasiu sau radiator pentru o răcire îmbunătățită | Se bazează în primul rând pe răcirea naturală a aerului |
| Interval de rezistență | Gamă largă de la 0,01Ω la 120kΩ | De obicei, un interval de rezistență limitat în funcție de construcție |
| Aplicație | Echipamente industriale compacte, VFD-uri, sisteme servo, echipamente pentru baterii și teste de sarcină | Aplicații de uz general de disipare a puterii |
| Personalizare | Suportă dimensiuni personalizate, terminale, cabluri, puteri nominale și valori de rezistență | Personalizare limitată |
R: Principalul său avantaj este structura ultra-subțire, cu o grosime de numai 6--8 mm. Acest design compact asigură disiparea eficientă a puterii, reducând în același timp spațiul de instalare, făcându-l potrivit pentru servomotor, sisteme VFD, echipamente pentru baterii și dulapuri de comandă industriale unde spațiul este limitat.
A: Da. Baza plată din aluminiu permite montarea directă pe un șasiu metalic sau un radiator extern. Aplicarea grăsimii termice între suprafețele de contact poate îmbunătăți și mai mult eficiența transferului de căldură și poate susține o performanță mai mare de funcționare continuă.
R: Carcasa complet închisă din aluminiu combinată cu ghivece izolatoare ignifuge oferă o protecție eficientă împotriva prafului, umidității, vibrațiilor și oxidării. În comparație cu structurile de rezistență deschise, acest design oferă o mai bună adaptabilitate la mediu, în timp ce protecție suplimentară a carcasei poate fi adăugată pentru aplicații în aer liber sau de înaltă protecție.
A: Da. DUFEW oferă personalizare OEM și ODM pe baza cerințelor electrice, mecanice și de instalare specifice. Opțiunile personalizate includ valoarea rezistenței, puterea nominală, dimensiunile carcasei, configurația terminalelor și a firului de plumb, structura de montare, designul cu inductanță scăzută și alte specificații speciale. Clienții pot furniza desene sau cerințe tehnice, iar inginerii DUFEW vor evalua și dezvolta o soluție adecvată.
R: Sunt utilizate în mod obișnuit în aplicații care necesită dimensiuni compacte și disipare fiabilă a căldurii, inclusiv sisteme de servomotor, unități de frecvență variabilă, circuite de frânare dinamică, echipamente de încărcare și descărcare a bateriei, sisteme de automatizare industrială, surse de alimentare, sisteme electronice de încărcare și echipamente de energie regenerabilă.
DUFEW oferă servicii de producție OEM și ODM pentru aplicații de rezistență de putere industrială, sprijinind producătorii de echipamente, distribuitorii și integratorii de sisteme cu soluții personalizate care acoperă performanța electrică, structura mecanică și cerințele de instalare.
Capacitățile de personalizare includ puterea nominală de la 50W la 6kW, valori de rezistență de la 0,01Ω la 120kΩ, dimensiunile carcasei, configurațiile terminalelor și ale firelor de plumb, structuri de montare, designuri cu inductanță scăzută, etichete personalizate, logo-uri și modificări specifice aplicației.
Fiecare produs personalizat este dezvoltat prin evaluarea ingineriei și controlul producției pentru a asigura performanță termică fiabilă, stabilitate electrică și funcționare pe termen lung în medii industriale.
Selectarea rezistenței corecte ajută la maximizarea fiabilității sistemului și a duratei de viață. Atunci când alegeți un model, luați în considerare următorii factori:
| Element de selecție | Recomandare |
|---|---|
| Putere nominală | Alegeți în funcție de ciclul de funcționare continuu sau intermitent, cu o marjă de siguranță suficientă. |
| Valoarea rezistenței | Potriviți cerințele invertorului, servomotor sau circuitului electric. |
| Tensiune de operare | Asigurați-vă că tensiunea maximă de lucru nu depășește specificațiile produsului. |
| Metoda de răcire | Pentru aplicații cu putere mai mare, montați rezistorul pe o placă metalică sau un radiator. |
| Spațiu de instalare | Selectați dimensiunile în funcție de spațiul disponibil pentru cabinet sau echipament. |
| Tip conexiune | Alegeți între configurațiile terminalelor sau ale firului de plumb în funcție de cerințele de instalare. |
Dacă nu sunteți sigur care model se potrivește cel mai bine aplicației dvs., echipa de ingineri DUFEW vă poate recomanda cea mai potrivită soluție în funcție de condițiile dvs. de operare.
