Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

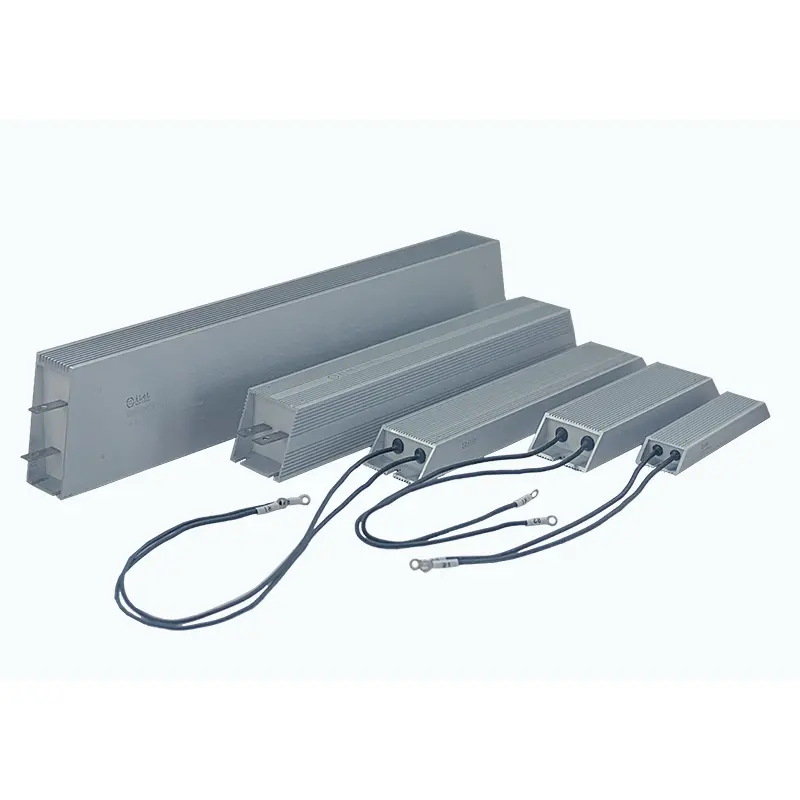

Sistemele de alimentare industriale funcționează adesea sub sarcini mari, frânări frecvente, vibrații și temperaturi ridicate. Pentru a asigura o funcționare fiabilă în aceste medii solicitante, Rezistorul trapezoidal din aluminiu DUFEW combină o carcasă robustă din aluminiu cu o structură termică internă optimizată care transferă eficient căldura, protejând în același timp elementul rezistenței de praf, umiditate, vibrații și impact mecanic.
Elementul de rezistență este fabricat folosind sârmă de nichel-crom (Ni-Cr) sau aliaj Constantan bobinat cu precizie, montat pe un miez izolator de temperatură ridicată. După izolarea electrică cu foi de mica, ansamblul este complet încapsulat într-o carcasă trapezoidală din aluminiu, folosind un amestec special formulat de nisip de cuarț de înaltă puritate și rășină la temperatură înaltă. Această structură creează o cale eficientă de conducție termică, transferând rapid căldura internă către aripioarele de răcire externe, protejând în același timp rezistența de oxidare și contaminarea mediului.
Proiectat pentru automatizare industrială și echipamente grele, rezistența acceptă atât terminale din oțel inoxidabil, cât și conexiuni ale cablurilor de înaltă temperatură, permițând instalarea flexibilă în sistemele de frânare VFD, servomotor, dulapuri de control al motoarelor, bănci de sarcină, echipamente de energie regenerabilă și sisteme de distribuție a energiei industriale.
Spre deosebire de rezistențele dreptunghiulare convenționale din aluminiu, carcasa trapezoidală este proiectată special pentru a îmbunătăți atât eficiența de răcire, cât și stabilitatea mecanică în medii industriale.
Profilul trapezoidal mărește suprafața exterioară de răcire, permițând căldurii să se disipeze mai eficient prin convecție naturală și îmbunătățind performanța de funcționare continuă.
Elementul de rezistență este complet etanșat în interiorul carcasei de aluminiu, oferind o rezistență excelentă la praf, umiditate, vibrații și oxidare, prelungind în același timp durata de viață a produsului.
O bază de montare mai largă oferă un suport mecanic mai puternic, reducând mișcarea sub vibrații continue și făcând rezistorul potrivit pentru macarale, ascensoare, mașini-unelte și alte echipamente grele.
Umplerea cu nisip de cuarț transferă căldura mult mai repede decât aerul, permițând căldurii interne să ajungă rapid la carcasa din aluminiu pentru o performanță de răcire îmbunătățită. Pot fi instalate radiatoare suplimentare atunci când este necesară o disipare continuă mai mare a puterii.
- Carcasă trapezoidală optimizată -- Suprafața de răcire mai mare îmbunătățește disiparea naturală a căldurii în comparație cu rezistențele dreptunghiulare convenționale din aluminiu.
- Construcție complet în ghivece -- Capsularea completă protejează împotriva prafului, umidității, vibrațiilor, oxidarii și șocurilor mecanice.
- Conductivitate termică excelentă - Umplerea cu nisip de cuarț transferă rapid căldura internă către carcasa din aluminiu, susținând o densitate de putere mai mare.
- Gamă largă de rezistență -- Disponibil de la 0,01Ω la 120kΩ cu toleranțe de rezistență de ±3%, ±5% și ±10%.
- Rezistență mecanică de încredere -- Baza largă din aluminiu asigură montarea sigură a echipamentelor care funcționează sub vibrații continue.
- Opțiuni flexibile de conectare -- Disponibil cu terminale din oțel inoxidabil sau cabluri de înaltă temperatură pentru diferite cerințe de instalare.
- Fabricare personalizată disponibilă -- Puterea nominală, valoarea rezistenței, dimensiunile, terminalele și configurațiile de montare pot fi personalizate pentru proiectele OEM.
Rezistorul trapezoidal din aluminiu este potrivit pentru sistemele industriale care necesită disipare fiabilă a puterii, rezistență mecanică ridicată și stabilitate pe termen lung.
Unități de frecvență variabilă (VFD), servomotor, circuite de frânare a motorului și sisteme de disipare a energiei regenerative.
Macarale, ascensoare, laminoare, mașini pentru minerit, compresoare și alte echipamente care funcționează în condiții frecvente de vibrații și frânare.
Banci de sarcină, testare surse de alimentare, sisteme de descărcare a bateriei, simulare dinamică a sarcinii și bancuri de testare industriale.
Echipamente de stocare a energiei, invertoare fotovoltaice, convertoare de energie eoliană, echipamente de încărcare și sisteme de conversie a energiei.
Dulapuri electrice, echipamente de distribuție, sisteme de automatizare și mașini OEM care necesită rezistențe de putere compacte, etanșe și de înaltă fiabilitate.
Instalarea corectă este esențială pentru a obține o performanță termică optimă și o durată lungă de viață.
Confirmați că valoarea rezistenței, puterea nominală, tensiunea de funcționare și dimensiunile respectă cerințele echipamentului înainte de instalare.
Verificați dacă carcasa din aluminiu, bornele și orificiile de montare nu sunt deformate, fisuri sau daune de transport.
Instalați ferm rezistorul folosind orificiile de montare de pe bază. Asigurați-vă că suprafața de montare este plană și rigidă pentru a menține o bună stabilitate mecanică.
Pentru aplicații de putere medie și mare, aplicați un strat subțire de compus termic între baza rezistenței și placa de montare sau radiator pentru a îmbunătăți transferul de căldură.
Conectați bornele sau firele conductoare în siguranță și verificați dacă toate conexiunile electrice sunt strânse pentru a preveni rezistența excesivă la contact.
Instalați rezistența într-un loc bine ventilat. Pentru dulapurile electrice închise, se recomandă răcirea forțată cu aer atunci când funcționează la putere mare.
Măsurați valoarea rezistenței înainte de a alimenta circuitul și monitorizați temperatura de funcționare în timpul punerii inițiale în funcțiune.
Elementul de rezistență este înfășurat cu precizie folosind sârmă din aliaj de nichel-crom (Ni-Cr) sau din aliaj Constantan de înaltă calitate pentru a oferi performanțe electrice stabile, capacitate mare de suprasarcină și durată lungă de viață.
Un strat durabil de izolație de mica izolează electric firul de rezistență de carcasa de aluminiu, menținând în același timp rezistența dielectrică excelentă la temperaturi ridicate.
Cavitatea internă este umplută cu nisip de cuarț de înaltă puritate și rășină rezistentă la căldură, creând o cale eficientă de conducție termică care transferă rapid căldura de la elementul rezistor la carcasa de aluminiu.
Carcasa din aluminiu extrudat are un profil trapezoidal optimizat care mărește suprafața de răcire și îmbunătățește convecția naturală a aerului în comparație cu carcasele dreptunghiulare convenționale.
Disponibil fie cu terminale din oțel inoxidabil, fie cu cabluri de înaltă temperatură, pentru a se potrivi diferitelor cerințe de instalare și cablare.
| Cod model | Descriere | Exemplu |
|---|---|---|
| MAȘINĂ | Seria de rezistențe trapezoidale din aluminiu | MAȘINĂ |
| 1500W | Putere nominală | 1500W |
| 27R | Rezistenta nominala | 27Ω |
| J | Toleranță la rezistență | J = ±5% (Opțional: H = ±3%, K = ±10%) |
| Parametru | Caietul de sarcini |
|---|---|
| Gama de putere | 50W--6kW |
| Tensiune de operare | ≤1200V |
| Interval de rezistență | 0,01Ω--120kΩ |
| Toleranță la rezistență | ±3% / ±5% / ±10% |
| Evaluare de protecție | IP00 |
| Coeficient de temperatură (TCR) | ≤300 ppm/°C |
| Evaluare ignifugă | UL 94V-2 |
| Standard | GB/T 5792 |
| Caracteristică | Condiții de testare | Performanţă |
|---|---|---|
| Tensiune de rezistență dielectrică | 2500VAC / 50Hz / 60s | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | ≥100MΩ |
| Supraîncărcare de scurtă durată | 10× Putere nominală pentru 5 secunde | Fără daune vizibile |
| Viață de încărcare | Funcționare ciclică (10s ON / 90s OFF) | >9.000 de ore |
| Rezistență la căldură umedă | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclism rapid la temperatură | -55°C / 55°C / 155°C, 15 minute fiecare, 5 cicluri | ΔR ≤ ±(2%R + 0,05Ω) |
| Rezistență la căldură | 350°C timp de 2 ore | Fără decolorare sau deteriorare vizibilă |
| Coeficient de temperatură | Sarcina nominală vs. rezistență la rece | <300 ppm/°C |
| Rezistenta la flacara | 10× Putere nominală pentru 5 minute | Fără aprindere sau flacără deschisă |
| Caracteristică | Condiții de testare | Performanţă |
|---|---|---|
| Puterea terminală | 45N / 30s | Fără slăbire sau daune vizibile |
| Rezistenta la vibratii | 5--200 Hz, 1 g, 98 m/s² | Fără daune structurale vizibile |
| Rezistenta la caldura de lipit | Terminale scufundate în 350±5°C Lipire timp de 3 secunde | ΔR ≤ ±(1%R + 0,05Ω) |
| Aspect | Inspecție vizuală | Fără daune vizibile, marcaj clar |
| Sudabilitate | Terminale scufundate în 235±5°C Lipire timp de 5 secunde | Acoperire de lipit ≥95% |
| Element de comparație | Rezistor trapezoidal placat cu aluminiu | Rezistori convenționali din aluminiu dreptunghiular |
|---|---|---|
| Proiectare de locuințe | Profilul trapezoidal mărește aria de disipare a căldurii și eficiența fluxului de aer | Carcasă dreptunghiulară standard cu suprafață de răcire mai mică |
| Managementul termic | Construcția umplută cu cuarț transferă căldura rapid către carcasa din aluminiu pentru temperaturi de funcționare mai stabile | Disiparea căldurii depinde în principal de suprafața carcasei, rezultând o eficiență termică mai scăzută |
| Stabilitatea montajului | Baza largă oferă o stabilitate mecanică excelentă pentru echipamentele predispuse la vibrații | Baza mai îngustă oferă o rezistență mai mică la vibrații |
| Protecția mediului | Construcția complet etanșă rezistă la praf, umiditate, oxidare și contaminare mecanică | Etanșarea standard oferă protecție limitată în medii industriale dure |
| Capacitate de înaltă rezistență | Valori de rezistență disponibile până la 120kΩ cu performanță stabilă | Opțiunile de rezistență ridicată sunt în general mai limitate |
R: Carcasa trapezoidală din aluminiu mărește suprafața exterioară de răcire și îmbunătățește fluxul natural de aer în jurul rezistenței. De asemenea, oferă o bază de montare mai largă pentru o mai bună stabilitate mecanică, făcându-l potrivit pentru echipamente industriale grele.
A: Da. Încapsularea umplută cu cuarț transferă eficient căldura internă către carcasa din aluminiu, permițând rezistenței să reziste la cicluri de frânare repetitive și la suprasarcini pe termen scurt, menținând în același timp o performanță fiabilă.
A: Da. Întrerupătoarele termice încorporate opționale sau senzorii de temperatură pot fi integrate la cerere pentru a oferi protecție suplimentară la supratemperatură pentru aplicații nesupravegheate sau critice pentru siguranță.
R: Da, cu condiția ca toate rezistențele să aibă specificații identice. Ventilația uniformă, cablarea echilibrată și disiparea corespunzătoare a căldurii trebuie menținute pentru a asigura o distribuție uniformă a sarcinii și fiabilitatea pe termen lung.
- Producator profesional de rezistente de putere cu ani de experienta in electronica industriala de putere.
- Personalizare OEM și ODM pentru rezistență, putere nominală, dimensiuni, terminale și opțiuni de montare.
- Control strict al calității cu teste electrice și mecanice complete înainte de expediere.
- Producție rapidă și aprovizionare stabilă atât pentru modele standard, cât și pentru proiecte personalizate.
- Suport tehnic pentru a ajuta clienții să aleagă cea mai potrivită soluție de rezistență pentru aplicația lor.
