Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.
În timpul procesului de frânare al unui sistem de acţionare cu frecvenţă variabilă, motorul poate genera energie regenerativă atunci când viteza de rotaţie scade. Dacă această energie nu poate fi consumată eficient, tensiunea magistralei DC va crește și poate declanșa protecția invertorului.

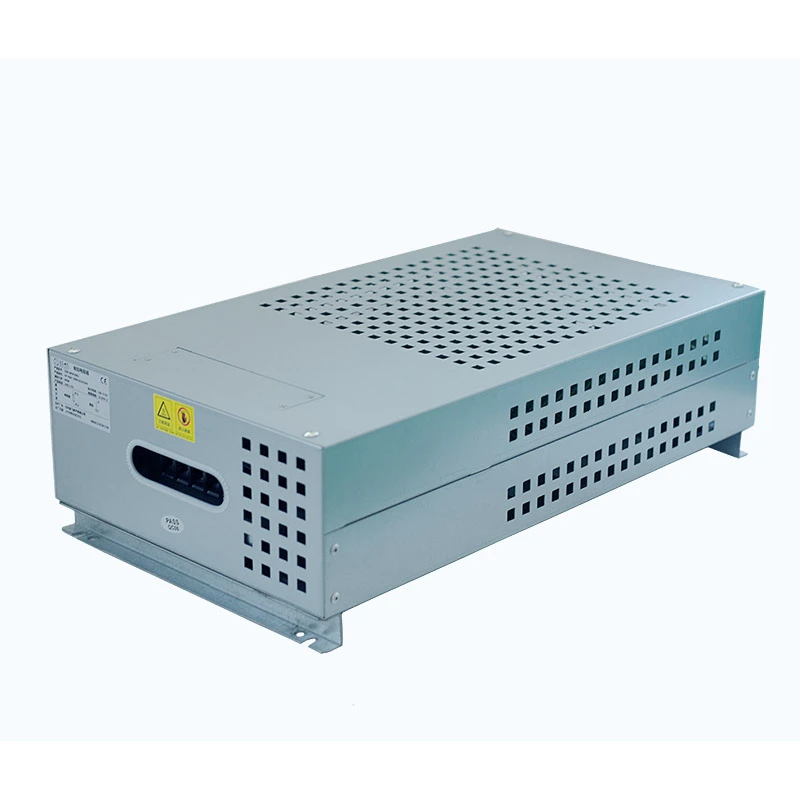

Dufew Electric Braking Resistor Box este proiectat să funcționeze împreună cu unitățile de frânare pentru a disipa această energie în exces prin elementele de rezistență. Rezistoarele interne ondulate sunt asamblate în funcție de valorile de putere și rezistență necesare, în timp ce carcasa metalică oferă protecție mecanică și îmbunătățește disiparea căldurii.
Designul integrat combină elemente de rezistență, terminale de conectare și componente de protecție a temperaturii într-o singură unitate completă, simplificând instalarea și îmbunătățind fiabilitatea sistemului în aplicațiile industriale.
| Parametru | Caietul de sarcini |
|---|---|
| Putere nominală | 1kW-30kW |
| Tensiune de lucru | ≤1200V |
| Interval de rezistență | 0,01Ω-1kΩ |
| Toleranță la rezistență | ±3%, ±5%, ±10% |
| Grad de protecție | IP20 / IP23 (Personalizabil) |
| Coeficient de temperatură | ≤300 ppm/℃ |
| Grad ignifug | UL94V-2 |
| Standard | GB-5792 |
Elementele interne ondulate ale rezistenței sunt aranjate și fixate profesional în interiorul carcasei pentru a oferi performanțe electrice stabile. Designul integrat simplifică instalarea și elimină nevoia de asamblare suplimentară a rezistenței la locul clientului.
Carcasa adoptă deschideri de ventilație și spațiere internă optimizată pentru a îmbunătăți circulația fluxului de aer. În timpul ciclurilor de frânare de mare putere de scurtă durată, structura oferă o capacitate suficientă de stocare a căldurii și ajută la eliberarea rapidă a căldurii acumulate.
Un întrerupător de protecție a temperaturii este instalat aproape de componentele de încălzire. Când temperatura internă depășește valoarea de siguranță prestabilită, sistemul de protecție deconectează circuitul pentru a reduce riscul de supraîncălzire.
Cutia de rezistență acceptă diferite metode de instalare, inclusiv montarea pe podea și instalarea platformei echipamentelor. Orificiile standard de montare facilitează integrarea cu sistemele de control industrial.
- Proiectat pentru aplicații de frânare VFD: Se potrivește sistemelor de frânare cu invertor obișnuite pentru a gestiona eficient energia regenerativă.
- Protectie stabila la supratensiune: disipeaza excesul de energie generat in timpul decelerarii motorului si opririlor de urgenta.
- Capacitate puternică de suprasarcină a impulsurilor: potrivit pentru accelerare frecventă, frânare și operare intermitentă la putere mare.
- Configurație modulară a rezistenței: Suportă combinații personalizate de putere și rezistență în funcție de condițiile de funcționare.
- Design de protecție integrată: Include terminale de conectare și componente de protecție a temperaturii pentru o funcționare mai sigură.
- Performanță industrială de încredere: Potrivit pentru echipamente grele care funcționează în cicluri continue de frânare.
Soluțiile de rezistență de frânare Dufew sunt potrivite pentru echipamentele industriale care necesită disiparea controlată a energiei în timpul decelerării, opririi sau modificărilor dinamice ale sarcinii. Acestea sunt de obicei integrate în sistemele de ridicare, echipamente de manipulare a materialelor, mașini industriale, sisteme de testare a electronicii de putere și aplicații de energie regenerabilă.
Pentru ascensoare, macarale turn, palanuri, platforme de ridicare și trolii, rezistența absoarbe energia regenerativă generată în timpul coborârii și decelerarii, ajutând sistemul de antrenare să mențină o funcționare stabilă în timpul ciclurilor frecvente de pornire-oprire și schimbare a sarcinii.
Transportoarele cu bandă, stivuitoarele și echipamentele de transport grele necesită adesea frânare controlată atunci când se manipulează sarcini mari sau în mișcare. Soluția de rezistență ajută la disiparea energiei regenerative și susține o decelerare fiabilă în operațiunile continue de manipulare a materialelor.
Laminoare, centrifuge, mașini de turnat prin injecție, echipamente CNC și alte mașini acționate cu motor pot genera energie regenerativă substanțială în timpul schimbărilor rapide de viteză. Rezistența la frânare configurată corect ajută la îmbunătățirea performanței de oprire și la protejarea sistemului de propulsie asociat.
Soluția poate fi, de asemenea, integrată în sistemele de testare a sarcinii de mare putere și în platformele de testare a îmbătrânirii echipamentelor electrice, unde este necesară rezistența controlată pentru a simula sarcinile de funcționare și pentru a evalua performanța echipamentului în condiții definite.
Convertizoarele de energie eoliană, sistemele de tracțiune pentru tranzit pe calea ferată și echipamentele de gestionare a energiei pot necesita o disipare fiabilă a energiei în timpul frânării, reglajului sau condițiilor de funcționare tranzitorii. Configurațiile personalizate de rezistență pot fi adaptate la cerințele de tensiune, putere și ciclu de funcționare ale acestor sisteme.
| Element de performanță | Condiție de testare | Cerinţă |
|---|---|---|
| Rezistenta dielectrica | 2500VAC, 50Hz/60S | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | ≥100MΩ |
| Supraîncărcare de scurtă durată | Puterea nominală de 10 ori, 5S | Fără daune vizibile |
| Viață de încărcare | Funcționare ciclică | >9000h |
| Test de căldură umedă | 40℃±2℃, 90%-95%RH, 100h | △R≤±(1%R+0,05Ω) |
| Ciclul de temperatură | -55℃/55℃/155℃ ciclism | △R≤±(2%R+0,05Ω) |
| Rezistență la căldură | 350℃/2h | Fără daune evidente |
| Coeficient de temperatură | Stare de sarcină nominală | <300 ppm/℃ |
| Element de performanță | Condiție de testare | Cerinţă |
|---|---|---|
| Puterea terminală | 45N/30S | Fără slăbiciune sau deteriorare |
| Rezistenta la vibratii | 5-200 Hz, 1 g | Fără daune structurale |
| Rezistenta la caldura de lipit | 350±5℃, 3S | Fără daune vizibile |
| Sudabilitate | 235±5℃, 5S | Acoperire lipire >95% |
Dufew oferă soluții personalizate de rezistență de frânare în conformitate cu specificațiile invertorului, condițiile de funcționare și cerințele de instalare. Configurațiile pot fi ajustate pentru puterea nominală, valoarea rezistenței, tensiunea, dimensiunile carcasei, gradul de protecție, structura de instalare, aranjarea terminalelor și tipul elementului de rezistență.
Aceeași platformă de carcasă poate găzdui diferite elemente de rezistență, inclusiv tipuri ondulate, cu carcasă din aluminiu și tubulare, permițând adaptarea configurației la capacitatea de putere necesară, condițiile termice și mediul de aplicare.
Dufew Electric integrează ansamblul elementelor de rezistență, fabricarea carcasei, testarea electrică și inspecția finală într-un proces de producție standardizat. Fiecare etapă este controlată pentru a menține performanța electrică constantă, calitatea mecanică și fiabilitatea livrării pentru aplicații industriale personalizate.
Procesul de fabricație este susținut de un atelier profesionist de componente electrice, proceduri de asamblare standardizate, testare completă a performanței, capacitate de producție personalizată și ambalare standard pentru export. Aceste capabilități îi permit lui Dufew să gestioneze proiecte de la configurarea rezistenței până la livrarea dulapului finit.
Dufew selectează metodele de ambalare în funcție de dimensiunile produsului, greutatea și cerințele de transport, folosind fixare internă sigură și structuri de protecție pentru a reduce riscul de impact în timpul manipulării. Ambalajul este potrivit pentru expedieri internaționale, precum și comenzi în vrac și proiecte industriale personalizate.
| Element de comparație | Cutie rezistență frânare | Rezistor de sarcină / Rezistor individual |
|---|---|---|
| Scopul aplicației | Proiectat pentru frânarea regenerativă a invertorului și controlul tensiunii magistralei DC | Folosit în principal pentru testarea sarcinii generale sau aplicații independente |
| Manipularea energiei | Optimizat pentru impulsuri de frânare de mare putere de scurtă durată | Proiectat de obicei pentru disiparea continuă a puterii |
| Integrarea sistemului | Ansamblu complet cu carcasă și componente de protecție | Necesită un design suplimentar de instalare și protecție |
| Protecție la temperatură | Monitorizare încorporată a temperaturii și protecție de siguranță | Protecția depinde de proiectarea sistemului extern |
| Adaptabilitate industrială | Potrivit pentru ascensoare, macarale și sisteme de antrenare grele | Mai potrivit pentru mediile standard de testare |
Dufew Electric urmează proceduri stricte de management al calității pentru a asigura fiabilitatea și coerența produsului.
Controlul calității acoperă:
- Inspecția materialelor primite
- Monitorizarea procesului de productie
- Testarea performantelor electrice
- Inspectia produsului final
Certificatele și rapoartele de testare sunt disponibile în funcție de cerințele clienților.
O rezistență de frânare absoarbe energia regenerativă generată atunci când un motor decelerează sau se oprește. Acesta convertește excesul de energie electrică în căldură, ajutând la prevenirea defecțiunilor de supratensiune magistrală DC și îmbunătățind fiabilitatea invertorului.
Nivelul standard de protecție este IP20 sau IP23. Nivelurile de protecție mai ridicate pot fi personalizate în funcție de condițiile de instalare, cum ar fi mediile exterioare sau zonele industriale cu praf și umiditate.
Da. Structura carcasei poate fi configurată cu diferite elemente de rezistență, inclusiv rezistențe ondulate, rezistențe din aluminiu și rezistențe tubulare, în funcție de aplicația necesară.
Da. Mai multe unități pot fi conectate în paralel atunci când puterea nominală, valoarea rezistenței și condițiile de instalare sunt potrivite în mod corespunzător pentru a asigura o partajare echilibrată a sarcinii și o disipare fiabilă a căldurii.
Dufew controlează calitatea prin inspecția materialelor, procesele de fabricație standardizate, testarea electrică și inspecția finală pentru a asigura performanța stabilă a produsului pentru aplicații industriale.
