Cutia de rezistență tubulară este un ansamblu de rezistență de înaltă performanță conceput pentru a absorbi și a disipa excesul de energie electrică generată în timpul proceselor de decelerare a motorului, oprire de urgență sau testare a sarcinii. Este utilizat pe scară largă în sistemele de acționare industriale, echipamente electronice de putere și aplicații de management al energiei.
Fabricat de Dufew Electric, cutia de rezistență adoptă elemente de rezistență tubulare sigilate din oțel inoxidabil cu fire de rezistență din aliaj de nichel-crom înfășurate cu precizie în interior. Structura internă este umplută cu material izolator de oxid de magneziu (MgO) de înaltă densitate, care asigură o izolare electrică excelentă și un transfer eficient de căldură.
În comparație cu rezistențele tradiționale cu fir bobinat de tip deschis sau cu cutiile de rezistență convenționale, designul tubular oferă o protecție mai bună împotriva prafului, umidității, contaminării cu ulei și impactului mecanic, făcându-l potrivit pentru mediile industriale solicitante.
Fiecare element de rezistență tubular acceptă o gamă de putere de la 50W la 3000W. Mai multe elemente pot fi conectate în serie sau paralel pentru a obține puteri personalizate de până la 30kW, cu valori de rezistență disponibile de la 0,01Ω la 1kΩ.
Fiecare tub de rezistență este etanșat independent cu o carcasă exterioară din oțel inoxidabil și umplut cu material izolator de oxid de magneziu. Structura complet închisă împiedică umiditatea, praful și uleiul să ajungă la firul de rezistență, îmbunătățind stabilitatea pe termen lung și durata de viață.
Elementele tubulare sunt dispuse orizontal cu o distanță suficientă între fiecare tub. Acest design îmbunătățește circulația fluxului de aer și permite transferul uniform al căldurii prin suprafața metalică, reducând supraîncălzirea localizată în timpul funcționării continue.

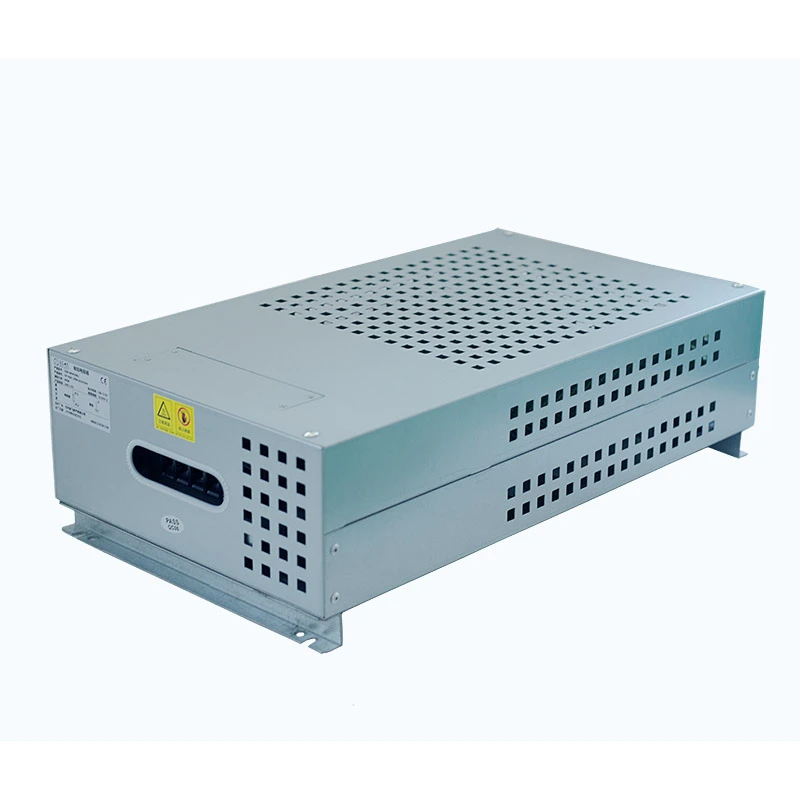

Cutia de rezistență combină elemente tubulare din oțel inoxidabil cu o carcasă metalică de protecție pentru a îmbunătăți rezistența la coroziune, praf industrial și medii de operare dure. Este potrivit pentru aplicații în ateliere, instalații exterioare și site-uri industriale cu umiditate ridicată sau expunere chimică.
Fiecare element de rezistență tubular este montat independent, permițând înlocuirea individuală fără a îndepărta cutia de rezistență completă. Acest lucru reduce timpul de întreținere și minimizează timpul de nefuncționare a echipamentului.
- Structură tubulară complet etanșă: Protejează elementele de rezistență internă de umiditate, praf, ulei și contaminanți industriali.
- Conductivitate termică ridicată: umplutura cu oxid de magneziu asigură un transfer eficient de căldură și o performanță stabilă la temperatură.
- Durabilitate mecanică puternică: Construcția din oțel inoxidabil oferă rezistență excelentă la vibrații și protecție la impact.
- Configurație flexibilă: acceptă valori personalizate de rezistență, puteri nominale și structuri de instalare.
- Performanță stabilă în condiții de funcționare frecventă: Potrivit pentru cicluri repetate de frânare și absorbție de energie.
- Design care economisește spațiu: Structura compactă permite instalarea flexibilă în interiorul dulapurilor electrice sau sistemelor de echipamente.
Cutia de rezistență tubulară este aplicată pe scară largă în sistemele industriale care necesită disiparea eficientă a energiei și controlul frânării, inclusiv sistemele de frânare ale convertizorului de frecvență, circuitele de consum de energie servomotor, echipamentele de ridicare și ascensoare, macarale și alte utilaje grele.
Este, de asemenea, potrivit pentru mașini-unelte CNC, sisteme de transport, mașini de turnat prin injecție, mașini de ambalare, echipamente pentru energie eoliană și energie regenerabilă, sisteme de testare pentru încărcare și descărcare a bateriilor, precum și aplicații industriale de testare a sarcinii.
| Parametru | Caietul de sarcini |
|---|---|
| Gama de putere | 1kW-30kW |
| Tensiune de lucru | ≤1200V |
| Interval de rezistență | 0,01Ω-1kΩ |
| Toleranță la rezistență | ±3%, ±5%, ±10% |
| Grad de protecție | IP20 / IP23 |
| Coeficient de temperatură | ≤300 ppm/℃ |
| Grad ignifug | UL94V-2 |
| Material de izolare | Oxid de magneziu de înaltă densitate |
| Material fir de rezistență | Aliaj de nichel-crom |
| Standard | GB-5792 |
| Element de performanță | Condiție de testare | Cerinţă |
|---|---|---|
| Rezistenta dielectrica | 2500VAC, 50Hz/60S | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | ≥100MΩ |
| Supraîncărcare de scurtă durată | Puterea nominală de 10 ori, 5S | Fără daune vizibile |
| Durată de viață continuă | Funcționare ciclică | >9000h |
| Test de căldură umedă | 40℃±2℃, 90%-95%RH, 100h | △R≤±(1%R+0,05Ω) |
| Ciclul de temperatură | -55℃/55℃/155℃ ciclism | △R≤±(2%R+0,05Ω) |
| Rezistență la căldură | 350℃/2h | Fără daune evidente |
| Coeficient de temperatură | Stare de sarcină nominală | <300 ppm/℃ |
| Element de performanță | Condiție de testare | Cerinţă |
|---|---|---|
| Puterea terminală | 45N/30S | Fără slăbiciune sau deteriorare |
| Rezistenta la vibratii | 5-200 Hz, 1 g | Fără daune structurale |
| Rezistenta la caldura de lipit | 350±5℃, 3S | Fără daune vizibile |
| Sudabilitate | 235±5℃, 5S | Acoperire lipire >95% |
Dufew Electric oferă soluții personalizate pentru cutii de rezistență tubulară, bazate pe diferite cerințe de aplicații industriale, inclusiv puterea nominală, valoarea rezistenței, condițiile de tensiune, numărul de tuburi de rezistență, metodele de conectare, dimensiunile carcasei, structura de instalare și nivelul de protecție.
Mai multe elemente de rezistență tubulară pot fi configurate prin conexiuni în serie sau paralelă pentru a obține cerințe diferite de performanță de frânare și testare a sarcinii, permițând produsului să se adapteze la diferite condiții de funcționare.
| Element de comparație | Cutie de rezistență tubulară | Cutie tradițională de rezistență din aluminiu / ondulat |
|---|---|---|
| Protecție internă | Tub complet sigilat din oțel inoxidabil cu umplutură cu MgO | Unele structuri au elemente de rezistență expuse sau mai puțin protejate |
| Rezistență la umiditate și praf | Performanță excelentă de etanșare împotriva apei, prafului și uleiului | Mai vulnerabil în medii dure |
| Rezistență mecanică | Structură metalică tubulară puternică, cu rezistență ridicată la vibrații | Carcasa subțire sau structurile ceramice pot fi mai fragile |
| Întreţinere | Elementele tubulare individuale pot fi înlocuite separat | Întreținerea poate necesita înlocuirea componentelor mai mari |
| Adaptabilitate industrială | Potrivit pentru medii umede, prăfuite și grele | Folosit în principal în condiții standard de funcționare |
Cutia de rezistență tubulară utilizează elemente de rezistență tubulare sigilate din oțel inoxidabil umplute cu material izolator de oxid de magneziu de înaltă densitate. Această structură oferă o protecție mai bună împotriva umezelii, prafului, contaminării cu ulei și solicitărilor mecanice în comparație cu modelele tradiționale de sârmă de tip deschis sau de rezistență ondulată.
Acest produs este utilizat în mod obișnuit pentru absorbția de energie în convertoare de frecvență, servomotor, ascensoare, macarale, mașini CNC și alte echipamente cu accelerare și decelerare frecventă. Este, de asemenea, potrivit pentru testarea de sarcină industrială, testarea de descărcare a bateriei și sistemele de control al puterii.
Da. Dufew acceptă personalizarea valorilor de rezistență, puterea nominală, cerințele de tensiune, dimensiunile carcasei, metodele de conectare și structurile de instalare în funcție de diferite aplicații industriale.
Da. Designul modular al elementului tubular permite îndepărtarea și înlocuirea unui singur tub de rezistență deteriorat fără a schimba întregul ansamblu, contribuind la reducerea costurilor de întreținere și a timpului de nefuncționare a echipamentului.
Da. Structura tubului metalic etanș oferă o rezistență excelentă la umiditate, praf, vibrații și contaminare cu ulei. Poate funcționa în mod fiabil în ateliere industriale, echipamente de exterior și alte medii solicitante.
