Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

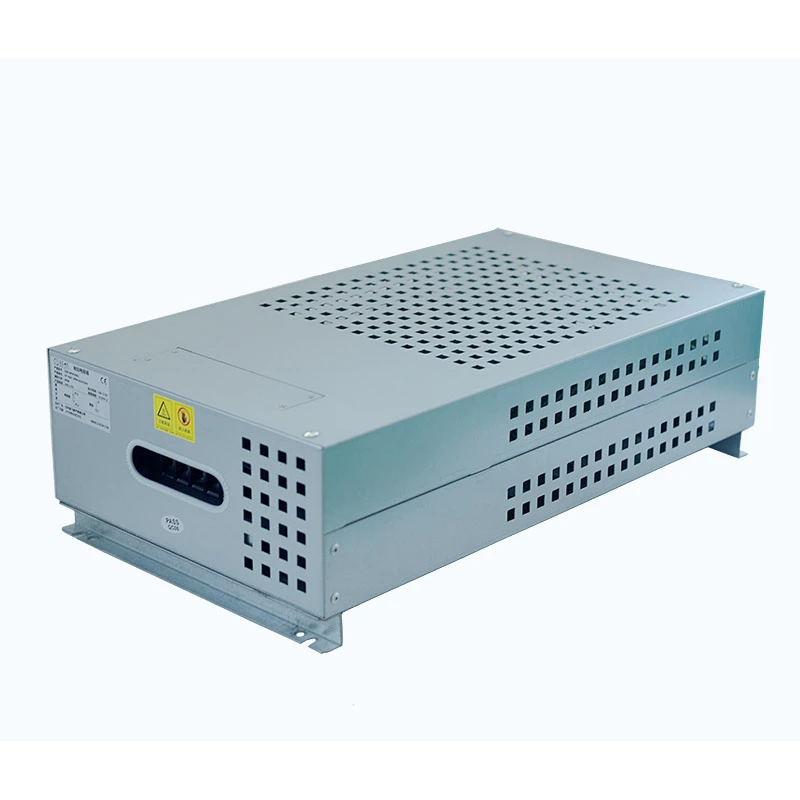

Cutia de rezistență ondulată DUFEW este un ansamblu de rezistență de mare putere care integrează mai multe elemente de rezistență ondulată prin metode de conectare în serie și paralelă și le fixează în interiorul unei carcase profesionale. Este special dezvoltat pentru a depăși limitarea de putere a rezistențelor individuale și pentru a oferi performanțe stabile de absorbție a energiei pentru sistemele electrice de mare putere.
Cutia de rezistență acceptă o putere nominală maximă de 30KW, valori de rezistență de la 0,01Ω la 1KΩ și opțiuni de precizie a rezistenței de ±3%, ±5% și ±10%. Structura internă include un bloc terminal de curent ridicat și un comutator de protecție a temperaturii, în timp ce gradul de protecție a carcasei poate fi personalizat în funcție de cerințele diferitelor aplicații.
În calitate de producător și furnizor cu experiență în China, DUFEW oferă soluții personalizate pentru sisteme de frânare, variatoare de frecvență, echipamente de automatizare industrială, ascensoare, macarale, laminoare și alte aplicații care necesită o disipare eficientă a energiei.
Structura internă a cutiei de rezistență ondulată constă din mai multe elemente de rezistență ondulată dispuse prin circuite în serie și paralele și montate în siguranță în interiorul unei carcase special proiectate. Această configurație modulară îmbunătățește capacitatea de alimentare, menținând în același timp o performanță electrică stabilă și o întreținere convenabilă.
Carcasa este fabricată din tablă de oțel acoperită cu aluminiu-zinc, care oferă o rezistență excelentă la coroziune, rezistență mecanică și capacitate de disipare a căldurii. Structura de ventilație integrată ajută la optimizarea fluxului de aer și la menținerea unei temperaturi stabile în timpul funcționării continue.
În interiorul cutiei de rezistență este instalat un bloc de borne de curent ridicat pentru a simplifica conexiunile electrice externe. Comutatorul de protecție a temperaturii încorporat deconectează automat circuitul atunci când temperatura internă depășește limita de siguranță prestabilită, prevenind deteriorarea supraîncălzirii.
În conformitate cu cerințele clienților, DUFEW poate oferi ventilatoare de răcire opționale, control independent al grupului de rezistențe și niveluri de protecție personalizate. Produsul este proiectat conform standardului GB-5792 și este potrivit pentru medii industriale solicitante.
Exemplu: CRB 10KW 13.6R J
| Cod | Descriere |
|---|---|
| CRB | Cutie de rezistență ondulată / Cutie de rezistență de frânare |
| 10KW | Putere nominală |
| 13,6R | Rezistenta nominala |
| J | Toleranță de rezistență (K=10%, J=5%, H=3%) |
| Parametru | Caietul de sarcini |
|---|---|
| Gama de putere | 1KW-30KW |
| Tensiune de lucru | ≤1200V |
| Interval de rezistență | 0,01Ω---1KΩ |
| Toleranță la rezistență | ±3/±5/±10 |
| Grad de protecție | IP20/IP23 |
| Coeficient de temperatură | ≤300 ppm/℃ |
| Grad ignifug | UL 94V-2 |
| Conformitate standard | GB-5792 |
DUFEW oferă soluții personalizate pentru cutii de rezistențe ondulate bazate pe diferite condiții de operare industrială. Clienții pot selecta puteri adecvate, valori de rezistență, metode de răcire, niveluri de protecție și configurații ale circuitelor interne în funcție de cerințele sistemului lor.
Designul modular permite combinarea mai multor unități de rezistență la diferite niveluri de putere, făcând produsul potrivit pentru aplicații cu energie de frânare mare, accelerare și decelerare frecventă și funcționare continuă.
Opțiunile de personalizare includ:
- Putere nominală personalizată
- Valoare personalizată a rezistenței
- Design de circuit cu rezistență multigrup
- Instalare suplimentară a ventilatorului de răcire
- Structură personalizată a carcasei
- Productie OEM conform desenelor clientului
Cutia de rezistență ondulată absoarbe energia regenerativă generată în timpul decelerării motorului și ajută la prevenirea defecțiunilor de supratensiune magistrală DC.
Proiectat pentru operațiuni de frânare frecvente în macarale, echipamente de ridicare și sisteme de manipulare a materialelor.
Oferă performanță de frânare stabilă pentru motoarele de mare putere care funcționează în condiții de sarcină continuă.
Potrivit pentru sistemele de ascensoare care necesită accelerare frecventă, decelerare și control al consumului de energie.
Folosit ca componentă fiabilă de sarcină de mare putere pentru teste electrice și aplicații de disipare a energiei.
Cutia de rezistență ondulată DUFEW adoptă o structură internă de rezistență modulară. Elementele de rezistență multiple sunt împărțite în grupuri independente și conectate prin circuite separate, permițând întreținere mai ușoară și reducând costurile de înlocuire.
Când un singur grup de rezistențe eșuează, tehnicienii trebuie doar să înlocuiască modulul deteriorat în loc să înlocuiască întreaga cutie de rezistență. Acest design îmbunătățește semnificativ disponibilitatea echipamentelor și reduce cheltuielile de întreținere pe termen lung.
Elementele de rezistență interne sunt împărțite în circuite separate. O singură secțiune deteriorată poate fi înlocuită independent, fără a afecta funcționarea altor grupuri de rezistențe.
Blocul terminal de curent ridicat montat în față oferă cablare centralizată și organizată. Cablurile mari de alimentare pot fi conectate și deconectate cu ușurință în timpul instalării, inspecției și întreținerii.
Comutatorul standard de protecție a temperaturii deconectează automat circuitul atunci când apar condiții anormale de temperatură, prevenind deteriorarea rezistenței cauzate de supraîncălzire în timpul funcționării nesupravegheate.
Cutia de rezistență ondulată DUFEW este special concepută pentru echipamentele grele care necesită frânare frecventă, absorbție mare de energie și funcționare continuă îndelungată.
Este potrivit pentru aplicații industriale, cum ar fi laminoare, macarale portuare și ascensoare grele, unde rezistențele de frânare trebuie să reziste la cicluri repetate de descărcare a energiei.
Potrivit pentru echipamente cu condiții frecvente de feedback energetic, inclusiv laminoare, mașini portuare și ascensoare de sarcină grea. Durata de viață ciclică poate depăși 9000 de ore în condiții de funcționare specificate.
Pentru aplicații de mare putere sau medii cu temperatură ridicată, pot fi instalate ventilatoare de răcire pentru a îmbunătăți eficiența disipării căldurii și pentru a menține funcționarea stabilă.
Dimensiunile uniforme ale carcasei permit instalarea în paralel a mai multor cutii de rezistență, oferind o soluție ordonată pentru sistemele mari de testare și echipamentele electrice complete de control.
Elementul de rezistență este fabricat din benzi de constantan sau aliaj de nichel-crom formate într-o structură ondulată. Acest design reduce inductanța parazită și îmbunătățește performanța de răspuns, făcându-l potrivit pentru frânarea cu impulsuri de înaltă frecvență și aplicații industriale solicitante.
Suprafața crescută a benzii ondulate îmbunătățește eficiența disipării căldurii, menținând în același timp un coeficient de temperatură de ≤300 ppm/℃ pentru o performanță stabilă de rezistență în timpul funcționării.
Avantajele cheie includ caracteristici de inductanță scăzută, stabilitate termică excelentă, disipare eficientă a căldurii și performanță fiabilă în condiții frecvente de încărcare a impulsurilor.
Carcasa este construită din tablă de oțel acoperită cu aluminiu-zinc, oferind rezistență puternică la coroziune și protecție la oxidare pentru mediile industriale. Îndoirea de precizie, procesele de sudare și canalele de ventilație optimizate îmbunătățesc atât rezistența structurală, cât și eficiența fluxului de aer.
Avantajele cheie includ rezistența la coroziune, durabilitatea mecanică, managementul termic îmbunătățit și adaptabilitatea la condiții de lucru solicitante.
Suporturile ceramice sau de mica la temperaturi ridicate sunt folosite pentru a securiza elementele rezistente ondulate, oferind in acelasi timp izolare electrica intre componentele de incalzire si carcasa. Structura de izolație menține performanța fiabilă în condiții termice de până la 350℃.
Avantajele cheie includ rezistența la temperatură ridicată, izolarea electrică stabilă, siguranță sporită și durată lungă de viață în condiții de stres termic continuu.
Cutia de rezistență adoptă o structură terminală de bare colectoare de cupru cu curent ridicat, proiectată pentru o conexiune fiabilă în aplicații de mare putere. Designul cablajului cu mai multe circuite ajută la organizarea conexiunilor cablurilor, reduce generarea de căldură și îmbunătățește stabilitatea electrică.
Avantajele cheie includ capacitatea mare de transport de curent, instalarea convenabilă, conexiune electrică stabilă și adecvarea pentru sisteme mari de putere.
Configurațiile opționale includ întrerupătoare de protecție a temperaturii și ventilatoare de răcire axiale. Comutatorul de temperatură oferă siguranță suplimentară prin deconectarea circuitului atunci când apar condiții anormale de temperatură, în timp ce răcirea forțată cu aer ajută la reducerea creșterii temperaturii și la îmbunătățirea capacității de funcționare continuă în instalațiile închise.
| Performanță electrică | Condiții de testare | Performanţă |
|---|---|---|
| Rezistenta dielectrica | 2500VAC/50Hz/60S | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | Rezistență de izolație ≥100MΩ |
| Supraîncărcare de scurtă durată | Puterea nominală de 10 ori pentru 5S | Fără daune vizibile |
| Durată lungă de viață la sarcină | Funcționare ciclică (Descărcare 10S, Interval 90S) | Mai mult de 9000h |
| Căldură umedă în stare de echilibru | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0,05Ω） |
| Schimbarea rapidă a temperaturii | -55℃, 55℃, 155℃ fiecare timp de 15 minute, 5 cicluri | △R≤±（2%R+0,05Ω） |
| Rezistență la căldură | 350℃/2h | Fără decolorare sau deteriorare evidentă |
| Coeficient de temperatură | Comparație între rezistența nominală la sarcină și rezistența statică | Mai puțin de 300 ppm/℃ |
| Ignifugare | Puterea nominală de 10 ori timp de 5 minute | Strălucire roșie, dar fără flacără |
| Performanță mecanică | Condiții de testare | Performanţă |
|---|---|---|
| Puterea terminală | 45N/30S | Fără slăbire sau deteriorare vizibilă |
| Rezistenta la vibratii | 5-200 Hz, 1 g, 98 m/S² | Nu există daune structurale vizibile |
| Rezistenta la caldura de lipit | Terminal de plumb scufundat în lipire la 350±5℃ pentru 3S | △R≤±（1%R+0,05Ω） Fără daune externe vizibile, marcaj clar |
| Sudabilitate | Terminalul scufundat în lipire la 235±5℃ pentru 5S | Acoperire lipire pe suprafața terminalului ≥95% |
Selectarea unei soluții adecvate pentru rezistența de frânare este importantă pentru îmbunătățirea stabilității sistemului, siguranței și eficienței întreținerii. În comparație cu rezistențele individuale din aluminiu, rezistențele tubulare sau elementele de rezistență de sine stătătoare, DUFEW oferă un design mai integrat, cu protecție îmbunătățită, management termic și instalare mai ușoară pentru aplicațiile industriale de alimentare.
| Dimensiunea de comparație | Cutie de rezistență ondulată | Carcasă unică tradițională din aluminiu / tubulară / rezistență independentă |
|---|---|---|
| Capacitate de manipulare a puterii | Mai multe elemente de rezistență ondulată pot fi combinate prin circuite în serie și paralele, permițând unei singure carcase să atingă o capacitate de putere de până la 30KW, oferind în același timp protecție unificată și gestionarea conexiunii. | Rezistoarele individuale au de obicei o capacitate de putere limitată. Unitățile multiple necesită combinații suplimentare, cablare și structuri de protecție, crescând complexitatea instalării. |
| Performanță de înaltă frecvență | Structura de bandă din aliaj ondulat oferă caracteristici de inductanță scăzută, ajutând la reducerea vârfurilor de tensiune, interferențe electromagnetice și instabilitate în timpul operațiunilor de frânare de înaltă frecvență. | Structurile de rezistență tradiționale pot genera o inductanță parazită mai mare, care poate afecta performanța în aplicații cu comutare rapidă sau condiții de frânare cu impulsuri. |
| Protecție și siguranță | Carcasa metalică integrată protejează elementele interne de încălzire de praf, umiditate și contact accidental. Gradele de protecție pot fi personalizate în funcție de cerințele aplicației. | Elementele de rezistență expuse asigură o protecție limitată a mediului și pot necesita acoperiri de siguranță suplimentare sau componente de protecție. |
| Managementul termic | Structura internă a fluxului de aer și aranjamentul optimizat al rezistenței îmbunătățesc distribuția căldurii și reduc acumularea locală de temperatură în timpul funcționării continue. | Mai multe rezistențe independente instalate împreună pot lipsi organizarea eficientă a fluxului de aer, crescând riscul de încălzire neuniformă și îmbătrânire accelerată. |
| Confortul de întreținere | Structura internă modulară permite inspecția și înlocuirea mai ușoară. Terminalele integrate și componentele de protecție a temperaturii simplifică procedurile de întreținere. | Instalațiile separate de rezistoare necesită, de obicei, cablaje mai complicate și procese de înlocuire a componentelor fără protecție și monitorizare centralizată. |
R: Această soluție este potrivită atunci când aplicația necesită o capacitate de putere mai mare, protecție integrată a carcasei sau o întreținere mai convenabilă decât poate oferi un singur rezistor. Se aplică în mod obișnuit în sistemele de acționare cu frecvență variabilă, macarale, ascensoare, laminoare și alte echipamente industriale cu cerințe frecvente de frânare.
R: Comutatorul de protecție a temperaturii încorporat monitorizează în mod continuu temperatura de funcționare. Când temperatura depășește limita de siguranță prestabilită, dispozitivul de protecție deconectează circuitul pentru a reduce riscurile de supraîncălzire și pentru a proteja sistemul de rezistență.
A: Da. Pentru aplicațiile care implică putere mare, cicluri de frânare frecvente sau condiții de ventilație limitate, poate fi instalat un sistem opțional de ventilator de răcire pentru a îmbunătăți disiparea căldurii și pentru a menține funcționarea stabilă.
A: Da. Elementele de rezistență interne pot fi configurate în mai multe grupuri independente în funcție de cerințele aplicației. Acest lucru permite reglarea flexibilă a sarcinii, izolarea mai ușoară a defecțiunilor și fiabilitatea îmbunătățită a sistemului.
R: Configurațiile standard acceptă puteri de la 1KW la 30KW. Pentru aplicații care necesită diferite niveluri de putere, DUFEW poate dezvolta soluții personalizate bazate pe condiții de funcționare și specificații tehnice.
R: Valorile rezistenței pot fi personalizate în funcție de cerințele sistemului. Opțiunile standard includ diferite game de rezistență și toleranțe de ±3%, ±5% și ±10%, în funcție de aplicația electrică.
R: Este utilizat pe scară largă în aplicații industriale și de control al energiei, inclusiv convertizoare de frecvență variabilă, macarale, mașini portuare, lifturi, laminoare, echipamente de automatizare și sisteme de testare electrică. Este potrivit în special pentru aplicații care necesită frânare repetată, disipare a energiei și performanță termică stabilă.
A: Da. DUFEW acceptă proiecte personalizate în funcție de cerințele clientului, inclusiv puterea nominală, valoarea rezistenței, structura carcasei, nivelul de protecție, metoda de răcire și configurația circuitului intern. Clienții pot oferi detalii despre aplicație sau desene tehnice, iar inginerii DUFEW vor dezvolta o soluție adecvată bazată pe condițiile reale de funcționare.
