O cutie de rezistență de sarcină este un dispozitiv de testare electrică care utilizează elemente de rezistență pentru a simula condițiile reale de consum de energie ale echipamentelor electrice. Prin conversia energiei electrice în căldură controlată în timpul funcționării, acesta permite inginerilor să evalueze stabilitatea ieșirii, capacitatea de încărcare, răspunsul la suprasarcină, funcțiile de protecție și fiabilitatea de funcționare pe termen lung.
Spre deosebire de soluțiile de rezistență de frânare care sunt concepute în principal pentru a absorbi energia regenerativă din decelerația motorului, o cutie de rezistență de sarcină funcționează ca o sarcină de testare controlabilă pentru verificarea performanței surselor de energie și a echipamentelor de conversie a puterii.
Ansamblul rezistorului intern constă din mai multe elemente de rezistență ondulate dispuse prin conexiuni în serie și paralele pentru a realiza diferite configurații de sarcină. Secțiunile de sarcină independente permit utilizatorilor să ajusteze condițiile de testare prin comutarea diferitelor grupuri de rezistențe fără a modifica structura hardware generală.
Procesul de lucru poate fi descris astfel:
Ieșire echipament de putere → Intrare cutie de rezistență de sarcină → Consum de sarcină de rezistență → Evaluarea datelor de performanță

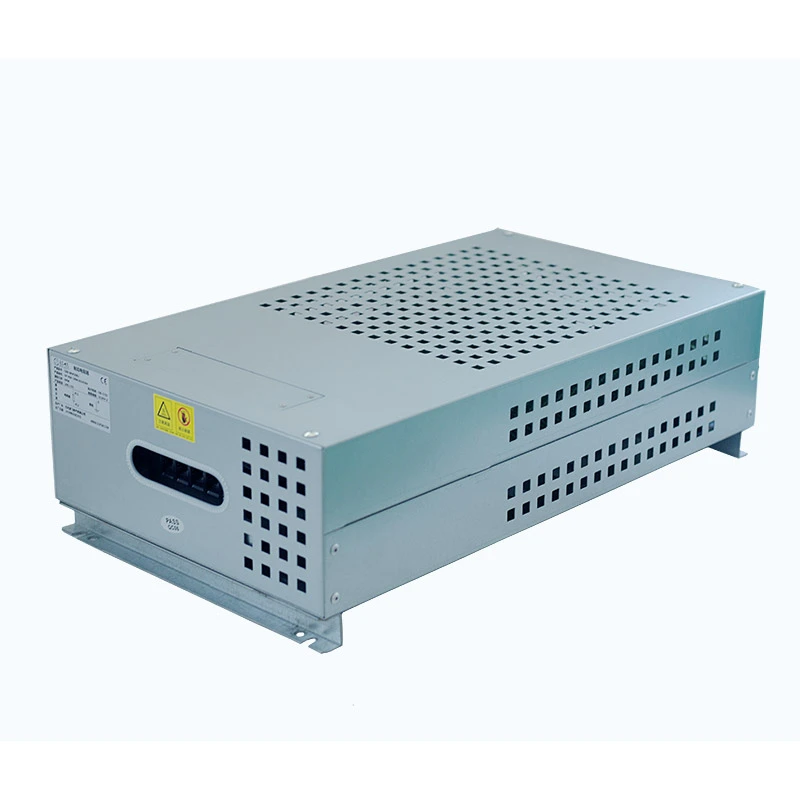

Carcasa este fabricată cu tablă de oțel acoperită cu aluminiu-zinc, oferind protecție mecanică, disipare eficientă a căldurii, rezistență la coroziune și instalare convenabilă. Un bloc de borne dedicat este integrat pentru conexiunea electrică externă, în timp ce răcirea forțată cu aer este disponibilă pentru aplicațiile care necesită funcționare continuă de mare putere.
| Parametru | Caietul de sarcini |
|---|---|
| Gama de putere | 1KW-30KW |
| Tensiune de lucru | ≤1200V |
| Interval de rezistență | 0,01Ω---1KΩ |
| Toleranță la rezistență | ±3/±5/±10 |
| Grad de protecție | IP20/IP23 |
| Coeficient de temperatură | ≤300 ppm/℃ |
| Grad ignifug | UL 94V-2 |
| Conformitate standard | GB-5792 |
Echipamentul oferă condiții de sarcină controlate pentru verificarea capacității de ieșire nominală a UPS, răspunsul la suprasarcină, stabilitatea tensiunii și performanța de funcționare pe durată lungă. Prin aplicarea diferitelor niveluri de sarcină, inginerii pot evalua comportamentul UPS-ului în condiții care reprezintă mai îndeaproape cerințele reale de funcționare.
Ca sarcină electrică artificială, echipamentul poate fi utilizat pentru a verifica capacitatea generatorului înainte de punere în funcțiune sau în timpul întreținerii programate. Aplicațiile tipice includ testarea generatoarelor diesel, inspecția sistemului de alimentare de rezervă și testarea de acceptare din fabrică, ajutând la confirmarea performanței de ieșire în condiții de sarcină definite.
Sarcina rezistivă controlată permite inginerilor să evalueze capacitatea curentului de ieșire, performanța termică, funcțiile de protecție și fiabilitatea de funcționare pe termen lung a invertoarelor și a surselor de alimentare. Condițiile de încărcare ajustabile sprijină, de asemenea, testarea la diferite etape de funcționare a echipamentului.
Sistemul oferă sarcini de descărcare controlată pentru sistemele de baterii, echipamentele PCS și sistemele de management al energiei, permițând inginerilor să evalueze performanța de descărcare și stabilitatea de funcționare în condiții electrice specificate.
Circuitele interne sunt împărțite în mai multe grupuri de sarcină independente, permițând reglarea progresivă a puterii în funcție de profilul de testare necesar. Această configurație acceptă combinații flexibile de sarcină, condiții de testare repetabile și izolarea mai ușoară a defecțiunilor atunci când secțiunile individuale necesită inspecție.
Sistemul poate reproduce diferite condiții de încărcare, de la funcționarea la sarcină ușoară până la testarea la sarcină completă și la suprasarcină pe termen scurt, permițând inginerilor să evalueze performanța echipamentului într-un interval de operare mai larg.
| Condiție de testare | Scop |
|---|---|
| Sarcină ușoară | Verificați funcționarea la putere redusă |
| Încărcare pe jumătate | Verificați performanța la sarcină medie |
| Încărcare completă | Confirmați capacitatea nominală |
| Supraîncărcare | Evaluați capacitatea de protecție |
Structura terminală integrată poate fi configurată atât pentru aplicații de testare AC cât și DC, oferind o mai mare flexibilitate la testarea diferitelor tipuri de echipamente de alimentare. Cu o tensiune maximă de lucru de 1200 V, sistemul poate găzdui o serie de cerințe de testare a puterii industriale fără a necesita modificări ale structurii de bază a rezistenței.
Înainte de instalare, selectați puterea nominală adecvată, valoarea rezistenței și gradul de protecție în funcție de puterea de ieșire a echipamentului testat, condițiile de testare necesare și mediul de instalare. Potrivirea corespunzătoare a specificațiilor este esențială pentru disiparea sigură a energiei în timpul testării.
Inspectați carcasa, blocurile terminale și sistemul de răcire înainte de instalare pentru a confirma că echipamentul este intact și gata de funcționare. Orice deteriorare vizibilă sau anormalitate trebuie rezolvată înainte de conectarea electrică.
Instalați echipamentul într-un loc bine ventilat, cu spațiu suficient pentru disiparea căldurii. Zona de instalare trebuie ținută departe de materiale inflamabile, condiții de flux de aer restricționate și umiditate excesivă care ar putea afecta funcționarea în siguranță.
Utilizați găurile de montare furnizate pe carcasă pentru a instala în siguranță unitatea pe podea sau pe platforma de testare desemnată. Structura de montare trebuie să fie adecvată pentru greutatea echipamentului și condițiile de funcționare.
Conectați bornele de ieșire ale echipamentului testat la bornele de intrare de sarcină conform schemei de conexiuni furnizate. Pentru aplicațiile DC, polaritatea trebuie confirmată, în timp ce toate conexiunile terminalelor trebuie strânse corespunzător și conectate cu cabluri potrivite pentru curentul așteptat.
După verificarea conexiunii electrice complete, începeți testarea la un nivel scăzut de sarcină și creșteți treptat secțiunile de sarcină activă conform procedurii de testare. În timpul funcționării, monitorizați temperatura rezistenței și alte condiții relevante de funcționare pentru a vă asigura că echipamentul rămâne în intervalul specificat.
Dufew Load Resistor Box este proiectat pentru teste electrice de lungă durată și este supusă verificării performanței electrice și mecanice înainte de livrare. Testarea se concentrează pe caracteristicile de rezistență, siguranța electrică, integritatea mecanică și funcționarea stabilă în diferite condiții de încărcare, ajutând la asigurarea performanței fiabile în mediile de testare industrială.
| Caracteristici electrice | Condiții de testare | Performanţă |
|---|---|---|
| Rezistenta dielectrica | 2500VAC/50Hz/60S | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | Rezistență de izolație ≥100MΩ |
| Supraîncărcare de scurtă durată | Puterea nominală de 10 ori 5S | Fără daune vizibile |
| Durată lungă de viață la sarcină | Funcționare ciclică (Descărcare 10S, Interval 90S) | Mai mult de 9000h |
| Căldură umedă în stare de echilibru | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0,05Ω） |
| Schimbarea rapidă a temperaturii | -55℃, 55℃, 155℃ fiecare timp de 15 minute, 5 cicluri | △R≤±（2%R+0,05Ω） |
| Rezistență la căldură | 350℃/2h | Fără decolorare sau deteriorare evidentă |
| Coeficient de temperatură | Comparație între rezistența la sarcină nominală și rezistența statică | Mai puțin de 300 ppm/℃ |
| Ignifugare | Puterea nominală de 10 ori timp de 5 minute | Strălucire roșie, dar fără flacără |
Structura carcasei este proiectată pentru a rezista la transport, instalare și medii de operare industrială. Testele mecanice asigură că sistemul terminal și structura carcasei mențin fiabilitatea în timpul utilizării pe termen lung.
| Caracteristici mecanice | Condiții de testare | Performanţă |
|---|---|---|
| Puterea terminală | 45N/30S | Fără slăbire sau deteriorare vizibilă |
| Rezistenta la vibratii | 5-200Hz、1g、98m/S² | Nu există daune structurale vizibile |
| Rezistenta la caldura de lipit | Terminal de plumb scufundat în lipire la 350±5℃ pentru 3S | △R≤±（1%R+0,05Ω） Fără daune externe vizibile, marcaj clar |
| Sudabilitate | Terminalul scufundat în lipire la 235±5℃ pentru 5S | Acoperire de lipire a suprafeței terminalului ≥95% |
Cerințele de testare diferite necesită condiții de încărcare diferite. Grupurile de rezistențe interne pot fi configurate în mai multe secțiuni independente, permițând utilizatorilor să ajusteze sarcina aplicată în conformitate cu procedurile de testare reale.
Configurațiile tipice includ:
| Modul de încărcare | Scopul testării |
|---|---|
| Sarcină mică | Verificați performanța la pornire și funcționarea la consum redus |
| Sarcină medie | Evaluați capacitatea de ieșire parțială |
| Încărcare completă | Confirmați performanța puterii nominale |
| Supraîncărcare | Verificați răspunsul de protecție și stabilitatea sistemului |
Acest design secțional permite inginerilor să efectueze mai multe teste cu o singură unitate în loc să pregătească mai multe dispozitive de sarcină cu valoare fixă.
Pentru testarea producției, verificarea în laborator și evaluarea fiabilității echipamentului, echipamentele de încărcare trebuie adesea să funcționeze în condiții continue și solicitante. Dufew Load Resistor Box este proiectat cu performanță stabilă de rezistență, structură optimizată de disipare a căldurii, grupare independentă de rezistențe și răcire forțată cu aer opțional pentru a susține testarea de mare putere de lungă durată.
Acest design îl face potrivit pentru aplicații precum testele de îmbătrânire din fabrică, verificarea performanței generatorului, evaluarea fiabilității UPS-ului și testarea sursei de alimentare, unde sunt necesare condiții de sarcină consistente.
Suzhou Dufew Electrical Co., Ltd. aplică proceduri structurate de control al calității pe tot parcursul procesului de fabricație, acoperind inspecția materialelor, controlul asamblarii și verificarea performanței finale. Fiecare etapă este gestionată pentru a asigura fiabilitatea electrică, stabilitatea mecanică și performanța constantă a produsului.
Materialele primite sunt inspectate pentru a verifica calitatea elementelor de rezistență, a materialelor carcasei metalice, a componentelor terminalelor și a materialelor de izolație înainte de producție.
În timpul asamblarii, Dufew controlează gruparea rezistențelor, fiabilitatea conexiunii electrice, distanța de izolație și fixarea mecanică pentru a se asigura că produsul finit îndeplinește cerințele tehnice.
Înainte de livrare, fiecare unitate este supusă unei verificări complete, inclusiv măsurarea rezistenței, testarea izolației, testarea rezistenței dielectrice, inspecția structurală și verificările performanței funcționale.
Suzhou Dufew Electrical Co., Ltd. este specializată în componente electronice de putere, inclusiv rezistențe, sisteme de frânare, reactoare, transformatoare și filtre de putere. Prin experiența în automatizări industriale, sisteme energetice și aplicații pentru echipamente electrice, Dufew înțelege cerințele practice ale mediilor de testare fiabile.
Diferite proiecte de testare necesită configurații electrice și mecanice diferite. Dufew oferă soluții personalizate în funcție de puterea nominală, valoarea rezistenței, nivelul tensiunii, pașii de sarcină, cerințele de răcire, structura carcasei și condițiile de instalare, ajutând clienții să obțină performanțe de testare adecvate pentru echipamente specifice.
Dufew sprijină producătorii de echipamente, integratorii de sisteme, distribuitorii de energie electrică și utilizatorii industriali cu asistență de inginerie, producție personalizată și procese de producție standardizate. Aceste capabilități ajută la asigurarea unei aprovizionări stabile și soluții electrice fiabile pentru aplicații industriale globale.
Un sistem de testare a sarcinii necesită nu numai o capacitate de putere suficientă, ci și o simulare precisă a sarcinii, o funcționare stabilă pe termen lung și o funcționare convenabilă. În comparație cu rezistențele fixe fixe sau soluțiile convenționale ale rezistenței de frânare, Dufew Load Resistor Box oferă funcții de testare mai flexibile pentru verificarea echipamentelor de alimentare.
| Dimensiunea de comparație | Cutia de rezistență de sarcină | Cutie tradițională cu un singur rezistor/rezistor de frânare |
|---|---|---|
| Scopul principal al aplicației | Proiectat pentru testarea echipamentelor de alimentare, testele de îmbătrânire și verificarea performanței UPS-urilor, generatoarelor, invertoarelor și surselor de alimentare. | Proiectat în principal pentru consumul de energie în timpul frânării motorului sau aplicațiilor cu rezistență fixă. |
| Capacitate de reglare a sarcinii | Mai multe secțiuni independente de rezistență permit comutarea pas cu pas a sarcinii pentru a simula diferite condiții de funcționare. | De obicei oferă valori fixe de rezistență cu capacitate de sarcină limitată sau fără sarcină reglabilă. |
| Testarea flexibilității | Suportă simulare de încărcare ușoară, jumătate de sarcină, încărcare completă și suprasarcină pentru evaluarea completă a echipamentelor. | Folosit în principal pentru o singură condiție de funcționare și nu poate simula în mod eficient diferite scenarii de testare. |
| Compatibilitate AC/DC | Proiectat cu conexiune terminală unificată, permițând testarea echipamentelor de alimentare cu curent alternativ și continuu în conformitate cu cerințele de configurare. | Multe soluții sunt concepute pentru aplicații specifice de magistrală DC sau de frânare și au o versatilitate limitată. |
| Funcționare cu încărcare continuă | Structura optimizată a carcasei și designul termic susțin testarea la sarcină de lungă durată și funcționarea de îmbătrânire. | Multe produse cu rezistență de frânare se concentrează pe absorbția de energie pe timp scurt și pot experimenta o creștere mai mare a temperaturii în timpul încărcării continue. |
| Confortul de întreținere | Circuitele de sarcină independente simplifică inspecția și depanarea. Secțiunile individuale pot fi verificate separat în timpul întreținerii. | Structurile interne fixe fac depanarea și înlocuirea mai complicate. |
Echipamentele de testare a sarcinii sunt utilizate în principal pentru a simula sarcinile electrice și pentru a verifica performanța sistemelor de alimentare, inclusiv capacitatea de ieșire, stabilitatea și răspunsul la suprasarcină a generatoarelor, sistemelor UPS, invertoarelor și surselor de alimentare. Soluțiile de rezistență de frânare sunt aplicate în principal în sistemele de acționare a motoarelor pentru a absorbi energia regenerativă în timpul decelerarii și pentru a preveni supratensiunea magistralei DC.
Sistemul folosește controlul sarcinii secționale, unde grupurile de rezistențe interne sunt împărțite în circuite independente. Prin comutarea diferitelor secțiuni, utilizatorii pot simula diferite condiții de funcționare, inclusiv condiții de sarcină ușoară, sarcină parțială, sarcină nominală și suprasarcină. Această configurație îmbunătățește flexibilitatea și repetabilitatea testării.
Metoda de răcire este selectată în funcție de capacitatea de putere, durata de funcționare, mediul de instalare și cerințele de disipare a căldurii. Configurațiile standard utilizează flux natural de aer, în timp ce răcirea forțată cu aer poate fi adăugată pentru aplicații care necesită o putere mai mare sau funcționare continuă extinsă.
Da. Dufew Electric poate personaliza valorile rezistenței, puterea nominală, nivelurile de tensiune, treptele de sarcină, metodele de răcire, structurile carcasei și configurațiile terminalelor în conformitate cu cerințele specifice de testare.
Este potrivit pentru verificarea performanței, testele de întreținere, testele de îmbătrânire și evaluarea de laborator a generatoarelor, sistemelor UPS, invertoarelor, surselor de curent continuu, încărcătoarelor, echipamentelor de conversie de stocare a energiei și altor sisteme de alimentare industriale.
Da. Dufew Electric oferă suport de inginerie bazat pe specificațiile echipamentelor clientului și pe cerințele de testare, ajutând la proiectarea configurațiilor adecvate pentru diferite capacități de putere, condiții electrice și medii de instalare.
