Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

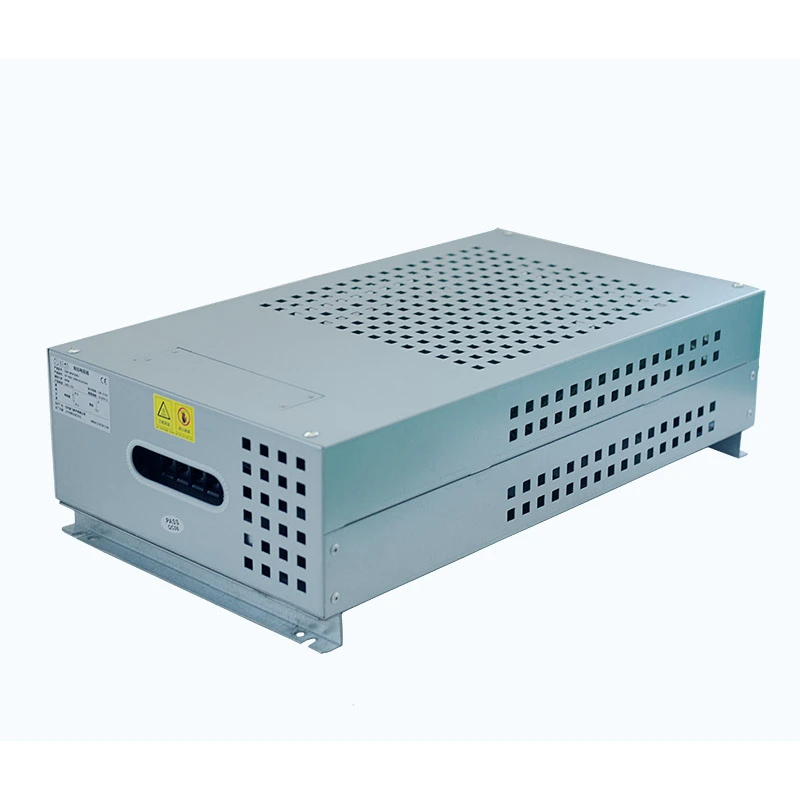

Dufew High Power Resistor Box combină mai multe elemente de rezistență ondulată într-o carcasă metalică compactă pentru a îndeplini cerințele de disipare a energiei de mare putere.
Unitățile de rezistență pot fi conectate în serie sau paralel, în funcție de diferite cerințe de putere și rezistență. Carcasa este realizată din tablă de oțel acoperită cu aluminiu-zinc, cu terminale integrate și dispozitive de protecție a temperaturii pentru o instalare sigură și convenabilă.
Cu specificații personalizabile și configurații multiple de răcire, acest produs este potrivit pentru sistemele de frânare cu invertor, echipamente de testare industrială, aplicații de stocare a energiei și sisteme de antrenare la scară largă.
| Parametru | Caietul de sarcini |
|---|---|
| Gama de putere | 1kW-30kW |
| Tensiune de lucru | ≤1200V |
| Interval de rezistență | 0,01Ω-1kΩ |
| Toleranță la rezistență | ±3% / ±5% / ±10% |
| Grad de protecție | IP20 / IP23 |
| Coeficient de temperatură | ≤300 ppm/℃ |
| Grad ignifug | UL94V-2 |
| Standard | GB-5792 |
Exemplu: CRB 10KW 13.6R J
| Cod | Descriere |
|---|---|
| CRB | Cutie de rezistență de mare putere |
| 10KW | Putere nominală |
| 13,6R | Rezistenta nominala |
| J | Toleranță de rezistență (K=10%, J=5%, H=3%) |
Selectarea casetei potrivite pentru rezistențe de mare putere depinde de cerințele electrice, condițiile de funcționare și mediul de instalare. Factorii cheie de selecție includ:
Alegeți capacitatea de putere potrivită în funcție de cerințele de consum de energie, condițiile de încărcare și ciclurile de funcționare.
Valoarea rezistenței trebuie să se potrivească cu tensiunea sistemului, cerințele de curent și condițiile de aplicare pentru a asigura o disipare stabilă a energiei.
Luați în considerare durata de funcționare, spațiul de instalare și condițiile de disipare a căldurii pentru a selecta configurația adecvată de răcire.
Aplicațiile diferite pot necesita structuri diferite ale carcasei, niveluri de protecție și proiecte mecanice diferite.
Luați în considerare metodele de conectare, cerințele de montare, funcțiile de protecție și condițiile de integrare a sistemului pentru a vă asigura că caseta de rezistență se potrivește cu sistemul complet al echipamentului.
Proiectat pentru aplicații industriale de mare putere, sistemul de rezistență poate fi configurat pentru a îndeplini diferite cerințe de funcționare, inclusiv frânarea cu invertor, testarea de descărcare de stocare a energiei, testele de îmbătrânire a echipamentelor industriale și aplicațiile de sarcină de putere simulată.
Circuitele interne de rezistență pot fi împărțite în mai multe ramuri independente de putere, permițând sistemului să se adapteze la diferite condiții de funcționare, cum ar fi punerea în funcțiune la sarcină scăzută, funcționarea cu putere nominală și testarea la suprasarcină pe timp scurt.
Această configurație flexibilă îmbunătățește adaptabilitatea echipamentului, simplifică procesele de testare și reduce nevoia de soluții de rezistență multiple pentru diferite aplicații.
Structura carcasei acceptă diverse elemente de rezistență în funcție de cerințele specifice ale aplicației, inclusiv rezistențe ondulate, rezistențe din aluminiu și elemente de rezistență tubulare.
Pot fi selectate diferite configurații pentru zone de producție curate, medii cu praf, site-uri industriale uleioase și alte condiții de lucru solicitante pentru a obține performanțe fiabile.
Carcasa internă adoptă un design independent al camerei de răcire, oferind canale de flux de aer dedicate pentru diferite grupuri de rezistențe. Această structură ajută la reducerea acumulării de căldură între circuite și îmbunătățește stabilitatea termică generală în timpul funcționării.
Ventilatoarele axiale multiple asigură fluxul de aer direcționat peste elementele de încălzire, sporind eficiența disipării căldurii în timpul funcționării continue de mare putere.
Designul optimizat de ventilație ajută la menținerea performanței stabile a temperaturii pentru aplicații de lungă durată, inclusiv în condiții de testare la sarcină grea de 24 de ore.
Fiecare ramură de alimentare este echipată cu întrerupătoare independente de monitorizare a temperaturii și protecție, permițând detectarea și controlul rapid a condițiilor anormale în timpul funcționării.
Acest design oferă:
- Izolarea individuală a erorilor
- Impact redus asupra altor circuite
- Disponibilitate îmbunătățită a sistemului
Când o ramură se confruntă cu condiții de temperatură anormale, circuitul afectat poate fi deconectat în timp ce celelalte circuite continuă să funcționeze normal.
Carcasa și componentele interne respectă cerințele de ignifugare UL94V-2, contribuind la îmbunătățirea performanței de siguranță în timpul funcționării la suprasarcină și a utilizării industriale pe termen lung.
Circuitul principal adoptă bare colectoare de cupru integrate îngroșate pentru a asigura o transmisie fiabilă a curentului în condiții de funcționare de mare putere.
Structura întărită ajută la realizarea:
- Pierdere de tensiune mai mică
- Incalzire redusa a conductorului
- Capacitate de transport de curent îmbunătățită pe termen lung
În comparație cu bornele convenționale subțiri sau benzile de cupru, acest design de bare colectoare oferă o stabilitate mai bună pentru aplicații continue cu curent ridicat.
Sistemul de bare colectoare din cupru oferă mai multe poziții de conectare, permițând o integrare mai ușoară cu diferite echipamente testate, sisteme paralele și configurații electrice personalizate.
Cutia de rezistență de mare putere este utilizată pe scară largă în aplicații industriale care necesită absorbție fiabilă a energiei, simulare a sarcinii, control al curentului și soluții de rezistență de mare putere. Domeniile tipice de aplicare includ:
În domeniile industriale grele, sistemul de rezistență este aplicat în mod obișnuit echipamentelor de producție metalurgică, sistemelor mari de transmisie și mașinilor grele unde este necesară o funcționare stabilă în condiții de mare putere.
Pentru stocarea energiei și aplicațiile de testare electrică, acesta poate fi integrat în platforme de testare de stocare a energiei, sisteme de testare a descărcării bateriilor și echipamente de testare electrică de mare putere pentru a oferi condiții de încărcare controlate și verificare fiabilă a performanței.
Sistemul este potrivit pentru macarale portuare, mașini de ridicare grele și sisteme de ridicare care necesită o disipare eficientă a energiei și o performanță stabilă de frânare în timpul funcționării frecvente.
În aplicațiile de automatizare industrială și de acționare, poate fi utilizat cu sisteme mari de antrenare cu invertor, aplicații de frânare a motorului și echipamente de automatizare pentru a susține controlul fiabil al puterii și protecția sistemului.
| Element de performanță | Condiție de testare | Cerinţă |
|---|---|---|
| Rezistenta dielectrica | 2500VAC/50Hz/60S | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | ≥100MΩ |
| Supraîncărcare de scurtă durată | Puterea nominală de 10 ori 5S | Fără daune vizibile |
| Durată lungă de viață la sarcină | Funcționare ciclică (descărcare 10 S, interval 90 S) | >9000h |
| Test de căldură umedă | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0,05Ω) |
| Ciclul de temperatură | -55℃, 55℃, 155℃ / 15 min fiecare, 5 cicluri | △R≤±(2%R+0,05Ω) |
| Rezistență la căldură | 350℃/2h | Fără decolorare sau deteriorare evidentă |
| Coeficient de temperatură | Sarcina nominală vs rezistență statică | <300 ppm/℃ |
| Ignifugare | Puterea nominală de 10 ori timp de 5 minute | Încălzire roșie fără flacără |
| Element de performanță | Condiție de testare | Cerinţă |
|---|---|---|
| Puterea terminală | 45N/30S | Fără slăbiciune sau daune vizibile |
| Rezistenta la vibratii | 5-200 Hz, 1 g, 98 m/S² | Fără daune structurale |
| Rezistenta la caldura de lipit | Terminalul scufundat la 350±5℃ pentru 3S | △R≤±(1%R+0,05Ω) |
| Aspect | Inspecție vizuală | Fără deteriorare, marcaj clar |
| Sudabilitate | Terminalul scufundat la 235±5℃ pentru 5S | Acoperire lipire >95% |
| Element de comparație | Cutie de rezistență de mare putere | Cutie convențională de frânare / rezistență de sarcină |
|---|---|---|
| Domeniu de aplicare | Suportă frânare, teste de descărcare, teste de îmbătrânire și sarcini simulate | Proiectat de obicei pentru scenarii cu o singură aplicație |
| Sistem de racire | Camere de răcire independente cu canale de flux de aer dedicate | Structură comună a fluxului de aer cu posibilă acumulare de căldură |
| Design de protecție | Protecție individuală a temperaturii pentru fiecare ramură de alimentare | Utilizează de obicei protecția generală a temperaturii |
| Structura de transport curent | Bară de cupru ranforsată pentru funcționare cu curent ridicat | Terminale standard cu capacitate de curent limitată |
| Structura mecanică | Carcasă ranforsată potrivită pentru medii grele | Structură standard din tablă pentru aplicații mai ușoare |
Dufew Electric este specializată în proiectarea și fabricarea de produse cu rezistență industrială, inclusiv cutie de rezistență de mare putere, rezistențe de frânare și ansambluri de rezistență personalizate pentru sisteme de acționare industriale, echipamente de testare și aplicații energetice.
Procesul nostru de producție acoperă întregul ciclu de producție, inclusiv asamblarea elementelor de rezistență, configurația electrică, fabricarea carcasei, integrarea componentelor, testarea performanței și inspecția finală.
Cu suport de inginerie profesională și proceduri de producție standardizate, Dufew poate oferi soluții de rezistență fiabile cu:
- Configurații personalizate de putere și rezistență
- Carcasă flexibilă și design de răcire
- Testare completă a performanței electrice
- Capacitate stabilă de producție în loturi
- Suport pentru proiecte OEM și producători de echipamente industriale
Fiecare produs este supus unui control strict al calității pentru a asigura performanță electrică stabilă, fiabilitate mecanică și siguranță de funcționare pe termen lung în medii industriale solicitante.
Aplicațiile industriale diferite necesită niveluri de putere, valori de rezistență și condiții de instalare diferite. Dufew oferă soluții personalizate pentru casete de rezistențe de mare putere bazate pe cerințele specifice ale proiectului.
Opțiunile de personalizare includ:
- Puterea nominală și valoarea rezistenței
- Tensiunea de lucru și capacitatea de curent
- Configuratie racire
- Dimensiunile carcasei si structura de montaj
- Aranjarea terminalelor
- Cerințe de protecție
Cu o capacitate profesională de proiectare și producție a rezistenței, Dufew ajută clienții să dezvolte soluții fiabile pentru testarea industrială, descărcarea de energie, sistemele de frânare și aplicațiile pentru echipamente grele.
Dufew efectuează inspecții complete de calitate pentru a verifica siguranța electrică, rezistența mecanică și fiabilitatea de funcționare pe termen lung.
Controlul calității include:
- Controlul materiei prime
- Testarea performantelor electrice
- Testare de protectie la temperatura
- Inspectia produsului final
Dufew oferă soluții profesionale de ambalare în funcție de dimensiunea produsului și cerințele de transport.
Caracteristici de ambalare:
- Fixare interna sigura
- Protectie impotriva impactului si vibratiilor
- Potrivit pentru transport internațional
- Suport pentru comenzi personalizate și în vrac
Cutia de rezistență de mare putere este potrivită pentru sistemele de frânare cu invertor de mare putere, testarea sarcinii industriale, sistemele de descărcare de stocare a energiei, echipamentele de ridicare, sistemele de energie eoliană și alte aplicații care necesită o capacitate mare de consum de energie.
Comutatorul de protecție a temperaturii monitorizează temperatura internă și asigură protecție la supratemperatură. Când apar condiții anormale de căldură, acesta deconectează circuitul aferent pentru a reduce riscurile de supraîncălzire și pentru a îmbunătăți fiabilitatea sistemului.
Da. Dufew acceptă personalizarea puterii nominale, valoarea rezistenței, dimensiunile carcasei, gradul de protecție, configurația rezistenței și metodele de conectare.
Spațiul adecvat de ventilație, direcția fluxului de aer, temperatura ambiantă și locația de instalare trebuie luate în considerare pentru a menține o disipare eficientă a căldurii în timpul funcționării.
Performanța de funcționare continuă este afectată de puterea nominală, durata sarcinii, eficiența răcirii, temperatura ambientală și designul de management termic. Configurația corectă ajută la asigurarea unei funcționări stabile în condiții de lucru pe termen lung.
Cutia pentru rezistențe de mare putere poate fi proiectată pentru diferite medii industriale. Nivelul de protecție, structura carcasei și selecția componentelor pot fi personalizate în funcție de condiții precum praf, umiditate, schimbări de temperatură sau instalare în aer liber.
Da. Pot fi configurate mai multe cutii de rezistență pentru sisteme care necesită o capacitate de putere mai mare. Pentru a menține funcționarea sigură și fiabilă, sunt necesare potrivirea electrică corespunzătoare, distanța la instalare și considerațiile de disipare a căldurii.
Dufew este specializată în proiectarea și fabricarea rezistoarelor industriale, oferind soluții personalizate pentru rezistoare, control strict al calității și testare completă a performanței pentru producătorii de echipamente industriale, sisteme de testare și aplicații energetice.
Căutați o soluție de rezistență de mare putere pentru echipamentul dvs. industrial sau sistemul de testare?
Trimiteți-ne detaliile aplicației dvs., inclusiv puterea nominală, valoarea rezistenței, tensiunea de lucru, ciclul de funcționare, cerințele de răcire și condițiile de instalare. Dufew va oferi o configurație adecvată pentru cutia de rezistențe de mare putere și asistență tehnică.
Solicitați o ofertă astăzi pentru soluții de rezistență personalizate.
