Oferim un portofoliu cuprinzător care include rezistențe, unități de frânare, reactoare, filtre de putere și transformatoare, cu opțiuni complete de personalizare pentru a satisface diverse cerințe ale aplicațiilor.

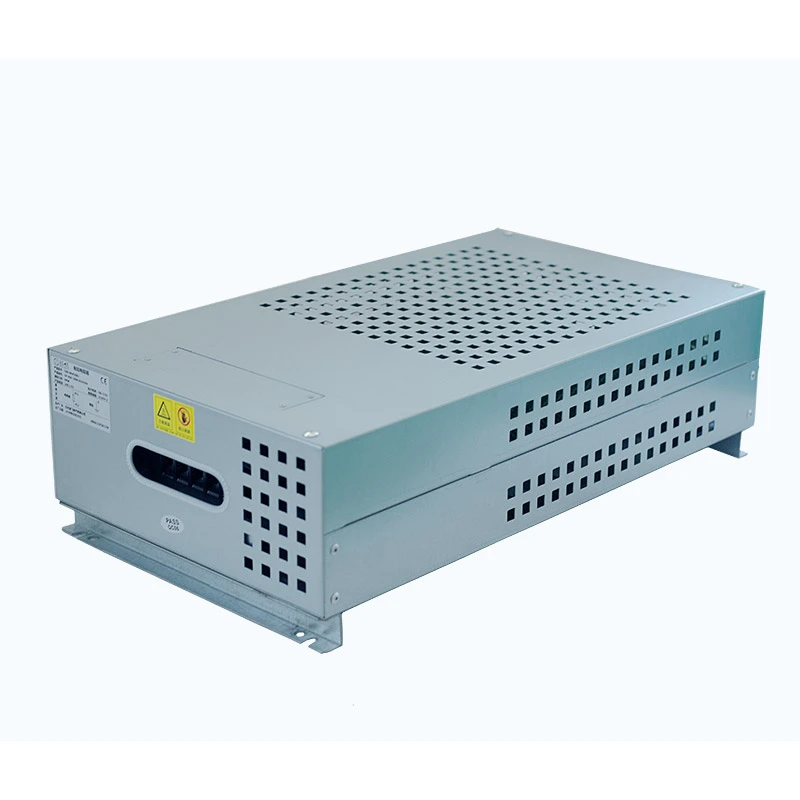

Cutia de rezistență de frânare cu invertor este o componentă de frânare dedicată utilizată în sistemele de motoare acționate de invertor. Atunci când un motor decelerează cu o sarcină de inerție mare, energia regenerativă este transmisă înapoi la legătura CC a invertorului, determinând creșterea tensiunii magistralei. Acest produs disipează excesul de energie prin elementele rezistoare pentru a menține funcționarea stabilă a invertorului.
Structura internă constă din mai multe elemente de rezistență ondulate aranjate în funcție de rezistența și puterea nominală necesare. Ansamblul rezistenței este instalat într-o carcasă de protecție din oțel acoperită cu aluminiu-zinc, cu blocuri de borne integrate și întrerupătoare de protecție a temperaturii.
Designul carcasei acceptă montarea externă lângă dulapul invertorului, contribuind la economisirea spațiului interior al dulapului, menținând în același timp disiparea eficientă a căldurii și siguranța electrică.
Configurația rezistenței și puterii sunt proiectate în conformitate cu cerințele comune de frânare ale invertorului. Acest lucru simplifică selecția și ajută la reducerea calculelor manuale în timpul integrării sistemului.
Carcasa adoptă un design de ventilație laterală care direcționează aerul cald departe de carcasa invertorului, reducând acumularea secundară de căldură în jurul componentelor unității.
Dispunerea internă asigură o distanță suficientă de izolație între elementele rezistoare și carcasă, susținând o funcționare stabilă la tensiuni de magistrală DC de până la 1200V.
Baza de montare dedicată permite instalarea pe partea laterală sau inferioară a dulapurilor cu invertor, fără a ocupa spațiu valoros din interiorul dulapului electric.
- Proiectat special pentru sistemele de frânare regenerativă VFD
- Transformă excesul de energie de frânare în căldură pentru a preveni alarmele de supratensiune DC bus
- Combinația de rezistențe ondulate acceptă puteri de până la 30 kW
- Comutatorul de temperatură încorporat îmbunătățește siguranța în funcționare
- Carcasa acoperită cu aluminiu-zinc oferă rezistență la coroziune și protecție mecanică
- Potrivit pentru accelerare frecventă, decelerare și oprire de urgență
Cabinetul pentru rezistențe ondulate electrice Dufew este proiectat pentru sistemele de acţionare industriale care necesită o disipare fiabilă a energiei în timpul frânării, decelerarii și controlului dinamic al sarcinii. Configurația sa flexibilă îl face potrivit pentru diverse aplicații grele, inclusiv:
Dulapul cu rezistență ajută la gestionarea energiei regenerative generate în timpul operațiunilor frecvente de ridicare și coborâre, îmbunătățind stabilitatea sistemului în ascensoare, macarale turn, palan, troliuri și platforme de ridicare.
Pentru echipamentele cu cicluri frecvente de accelerare și decelerare, cum ar fi transportoare cu bandă, stivuitoare și sisteme de transport grele, soluția oferă performanțe stabile de frânare și susține funcționarea industrială continuă.
Dulapul este potrivit pentru utilaje industriale care necesită control precis al motorului și absorbție de energie, inclusiv laminoare, centrifuge, mașini de turnat prin injecție, mașini de trefilare și mașini textile.
De asemenea, poate fi integrat în echipamentele de testare a performanței invertorului și sistemele de testare a servomotor pentru a furniza sarcini de rezistență controlate pentru evaluarea performanței electrice și a fiabilității sistemului.
| Parametru | Caietul de sarcini |
|---|---|
| Gama de putere | 1kW-30kW |
| Tensiune de lucru | ≤1200V |
| Interval de rezistență | 0,01Ω-1kΩ |
| Toleranță la rezistență | ±3% / ±5% / ±10% |
| Grad de protecție | IP20 / IP23 |
| Coeficient de temperatură | ≤300 ppm/℃ |
| Grad ignifug | UL94V-2 |
| Standard | GB-5792 |
Exemplu: CRB 10KW 13.6R J
| Cod | Descriere |
|---|---|
| CRB | Cutie rezistență frânare |
| 10KW | Putere nominală |
| 13,6R | Rezistenta nominala |
| J | Toleranță de rezistență (K=10%, J=5%, H=3%) |
| Element de performanță | Condiție de testare | Performanţă |
|---|---|---|
| Rezistenta dielectrica | 2500VAC/50Hz/60S | Curent de scurgere ≤10mA |
| Rezistenta de izolare | 1000VDC | ≥100MΩ |
| Supraîncărcare de scurtă durată | Puterea nominală de 10 ori 5S | Fără daune vizibile |
| Durată lungă de viață la sarcină | 10S descărcare / 90S interval ciclic | >9000h |
| Test de căldură umedă | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0,05Ω) |
| Ciclul de temperatură | -55℃, 55℃, 155℃ ciclism | △R≤±(2%R+0,05Ω) |
| Rezistență la căldură | 350℃/2h | Fără decolorare sau deteriorare |
| Coeficient de temperatură | Stare de sarcină nominală | <300 ppm/℃ |
| Test de flacără | Puterea nominală de 10 ori 5 min | Încălzire roșie fără flacără |
| Element de performanță | Condiție de testare | Performanţă |
|---|---|---|
| Puterea terminală | 45N/30S | Fără slăbiciune sau deteriorare |
| Rezistenta la vibratii | 5-200 Hz, 1 g, 98 m/S² | Fără daune structurale |
| Rezistenta la caldura de lipit | 350±5℃ / 3S | △R≤±(1%R+0,05Ω) |
| Sudabilitate | 235±5℃ / 5S | Acoperire lipire >95% |
În timpul decelerării rapide sau al frânării de urgență, acest produs oferă o cale eficientă de disipare a energiei pentru a ajuta la menținerea stabilității magistralei CC a invertorului.
Structura rezistenței este proiectată pentru condiții de absorbție repetată a energiei întâlnite în mod obișnuit în echipamentele de ridicare, transportoare și sistemele de automatizare industrială.
Structura de montare externă reduce cerințele de spațiu din dulap și simplifică instalarea sistemului.
| Element de comparație | Cutie rezistență de frânare invertor | Cutia de rezistență de sarcină generală |
|---|---|---|
| Scopul principal | Proiectat pentru frânarea invertorului și controlul tensiunii magistralei DC | Aplicații generale de sarcină de rezistență |
| Selectarea parametrilor | Se potrivește cu cerințele unității de frânare cu invertor | Necesită calcul suplimentar de rezistență |
| Design de răcire | Evacuarea laterală împiedică intrarea aerului cald în cabinetul invertorului | Fluxul de aer standard poate afecta echipamentul din jur |
| Instalare | Suporta montajul exterior al dulapului invertorului | De obicei, necesită spațiu separat de instalare |
| Condiție de lucru | Optimizat pentru frânare regenerativă intermitentă | Folosit în principal pentru încărcare generală sau testare |
Dufew Electric aplică proceduri de producție standardizate de la asamblarea rezistenței și fabricarea carcasei până la testarea performanței electrice.
Controlul calității include:
- Inspecția materialelor primite
- Verificarea valorii rezistenței
- Testarea izolației
- Testarea protectiei termice
- Inspectia produsului final
Fiecare cutie de rezistență este ambalată profesional în funcție de dimensiunea produsului și cerințele de transport.
Procesul de ambalare include:
- Fixare protectie produs
- Ambalaj rezistent la umiditate
- Pregatirea expedierii la export
- Gestionarea comenzilor în loturi
Selectarea unei casete de rezistență de frânare invertor adecvată necesită o evaluare completă a parametrilor invertorului, caracteristicile motorului, condițiile de frânare și mediul de instalare. Configurația corectă ajută la disiparea eficientă a energiei regenerative, la prevenirea supratensiunii magistralei DC și la îmbunătățirea fiabilității pe termen lung a sistemelor VFD.
Puterea nominală a casetei de rezistență trebuie selectată în funcție de capacitatea invertorului și de condițiile de funcționare a motorului. Aplicațiile cu putere mai mare a motorului, inerție de sarcină mai mare sau cicluri de frânare frecvente necesită, în general, o capacitate de absorbție mai puternică a energiei.
Factorii cheie de selecție includ puterea nominală a invertorului, puterea motorului, inerția sarcinii, cuplul de frânare necesar și frecvența de frânare.
Tensiunea de lucru a rezistorului trebuie să se potrivească cu tensiunea magistralei CC a invertorului pentru a asigura o funcționare sigură și stabilă. Diferite sisteme de acționare pot necesita configurații diferite de tensiune, cum ar fi sistemele de invertor de clasă 400V, unități industriale de 690V sau aplicații de înaltă tensiune DC până la 1200V.
Soluțiile de rezistență de frânare Dufew sunt concepute pentru a sprijini funcționarea stabilă în diferite condiții de tensiune magistrală DC, în funcție de cerințele aplicației.
Valoarea rezistenței influențează direct performanța de frânare. O valoare mai mică a rezistenței poate oferi o forță de frânare mai puternică, dar are ca rezultat un flux de curent mai mare, în timp ce o valoare mai mare a rezistenței reduce solicitarea curentului, dar poate crește timpul de frânare.
Configurația adecvată a rezistenței trebuie determinată în funcție de specificațiile unității de frânare a invertorului, curentul de frânare permis, timpul de oprire necesar și caracteristicile de inerție a sarcinii.
Diferitele aplicații industriale generează niveluri diferite de energie regenerativă, astfel încât caseta de rezistență trebuie selectată în funcție de ciclul de frânare real și de condițiile de funcționare.
| Aplicație | Condiție de funcționare | Focus de selecție |
|---|---|---|
| Lift | Cicluri frecvente de accelerare și oprire | Fiabilitate ridicată și capacitate de frânare repetată |
| Macara și Palan | Operațiuni grele de ridicare și coborâre | Capacitate mare de suprasarcină și performanță stabilă |
| Sistem transportor | Funcționare lungă și continuă | Management termic stabil |
| Centrifuga | Cerințe de decelerare rapidă | Capacitate de absorbție rapidă a energiei |
| Utilaje industriale | Condiții de frânare intermitentă | Alegerea corectă a puterii și rezistenței |
Mediul de instalare afectează structura dulapului, designul ventilației și performanța termică. Înainte de selecție, clienții ar trebui să ia în considerare spațiul de montare disponibil, metoda de instalare, temperatura ambiantă și condițiile de flux de aer.
Cutiile de rezistență de frânare Dufew adoptă structuri practice de instalare și design de ventilație optimizat, permițând integrarea cu dulapurile cu invertor, menținând în același timp o disipare eficientă a căldurii.
Cutiile standard de rezistență pot să nu satisfacă întotdeauna cerințe industriale specifice. Dufew oferă configurații personalizate bazate pe valoarea rezistenței, puterea nominală, tensiunea de lucru, dimensiunile carcasei, aranjarea terminalelor și cerințele de protecție.
Cu o capacitate profesională de producție, Dufew Electric acceptă soluții OEM și personalizate de rezistență de frânare pentru diferite sisteme de invertor și aplicații industriale.
Cutiile de rezistență de frânare Dufew pot fi asortate cu diferite sisteme de invertoare de la diferiți producători. Clienții pot furniza informații despre modelul invertorului, iar Dufew va recomanda o configurație adecvată a rezistenței și puterii.
Pentru personalizare, clienții ar trebui să furnizeze modelul invertorului, puterea motorului, tensiunea de lucru, valoarea rezistenței, ciclul de funcționare la frânare și cerințele de instalare. Dufew poate proiecta o soluție adecvată pentru caseta de rezistență în funcție de acești parametri.
Da. Dufew oferă cutii de rezistență de frânare personalizate cu valori reglabile ale rezistenței, puteri nominale, design de carcasă, configurații terminale și opțiuni de protecție pentru a satisface diferite aplicații industriale.
Durata de viață este afectată în principal de frecvența de frânare, condițiile de suprasarcină, temperatura de funcționare, performanța de răcire și mediul de instalare. Selecția adecvată și gestionarea căldurii pot îmbunătăți fiabilitatea pe termen lung.
Da. Cutiile de rezistență de frânare Dufew sunt proiectate pentru aplicații care necesită accelerare și decelerare repetate, cum ar fi ascensoare, macarale, transportoare și echipamente de automatizare industrială. Puterea nominală trebuie selectată în funcție de ciclul de frânare.
Se recomandă o inspecție regulată pentru a verifica condițiile de ventilație, conexiunile terminalelor, acumularea de praf și semnele de supraîncălzire. Întreținerea adecvată ajută la asigurarea unei performanțe stabile și o durată de viață mai lungă.
Cutiile de rezistență de frânare Dufew au carcase de protecție și structuri fiabile pentru aplicații industriale. Sunt disponibile soluții de protecție personalizate pentru medii cu umiditate ridicată, praf sau condiții speciale de funcționare.
Dufew este specializată în proiectarea și producția de rezistențe industriale, oferind soluții personalizate de rezistență de frânare, inspecție strictă a calității și asistență de încredere pentru producătorii de invertoare, constructorii de echipamente și companiile de automatizare.
Aveți nevoie de o soluție de rezistență de frânare pentru ascensoare, macarale, acționări industriale sau echipamente de automatizare?
Furnizați modelul dvs. de invertor, puterea motorului, tensiunea magistralei DC și cerințele de frânare. Dufew va recomanda o cutie de rezistență de frânare VFD adecvată și va oferi asistență tehnică pentru proiectul dvs.
Solicitați o ofertă astăzi pentru valori personalizate de rezistență, putere nominală și design de carcasă.
